4G DTU的工作過程詳解

　　4G DTU設備在應用上集中于遠程報警、數據轉化中，連接各種儀表/PLC/單片機/PC等用戶串口設備，通過RS232或RS485接口與4G DTU終端串口相連，用戶串口設備發送的數據，通過4G DTU設備對數據進行網絡協議封裝后，通過4G無線網絡發送到數據中心。

　　DTU工作過程描述：

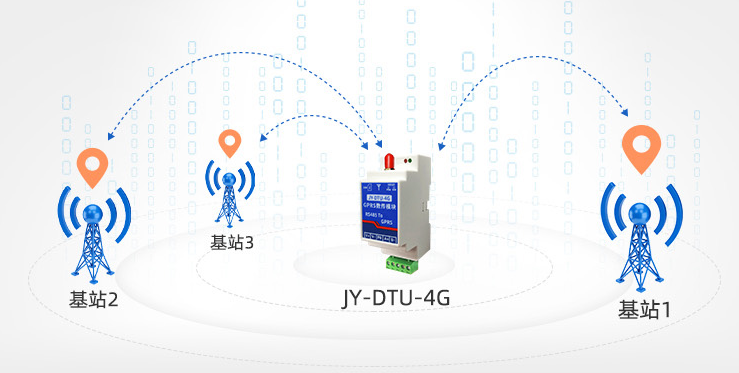

　　DTU通電后通過撥號程序，先注冊到4G無線網絡，撥號成功后，4G DTU將獲得一個由移動隨機分配的內部IP地址，4G DTU處于移動內網中，而且其內網IP地址通常是不固定的，隨著每次撥號而變化。4G DTU是一個移動內部局域網內的設備，通過移動網關來實現與外部Internet公網的通信。這與局域網內的電腦通過網關訪問外部網絡的方式相似。

　　4G DTU主動發起與數據中心的通信連接，并保持通信連接一直存在。由于4G DTU處于移動內網，而且IP地址不固定。因此，只能由4G DTU主動連接數據中心，而不能由數據中心主動連接4G DTU。這就要求數據中心具備固定的公網IP地址或固定的域名。數據中心的公網IP地址或固定的域名作為參數存儲在4G DTU內，以便4G DTU一旦通電撥號成功，就可以主動連接到數據中心。

　　具體地講，4G DTU通過數據中心的IP地址(如果是采用中心域名的話，先通過中心域名解析出中心IP地址)以及端口號等參數，向數據中心發起TCP或UDP通信請求。在得到中心的響應后，4G DTU即認為與中心握手成功，然后就保持這個通信連接一直存在，如果通信連接中斷，4G DTU將立即重新與中心握手。

　　由于TCP/UDP通信連接已經建立，可以進行數據雙向通信。

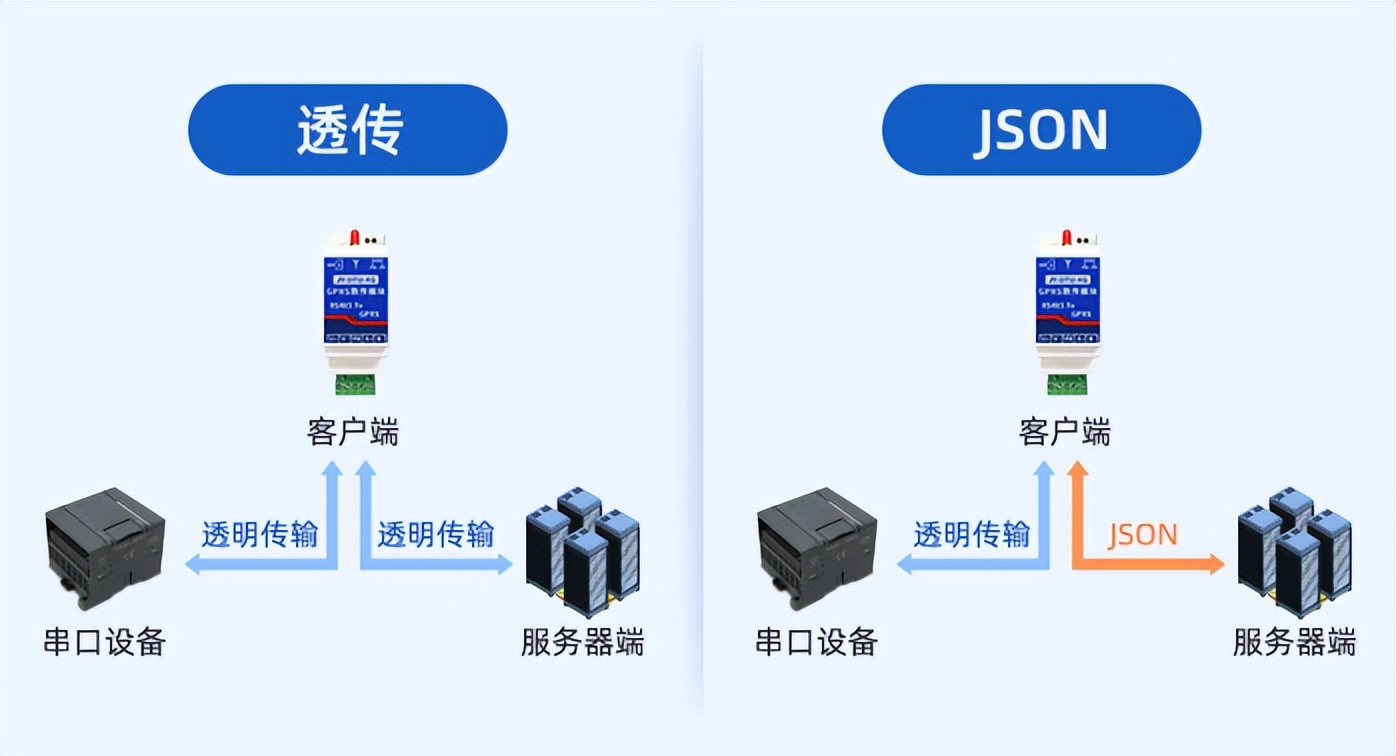

　　對于DTU來說，只要建立了與數據中心的雙向通信，完成用戶串口數據與4G網絡數據包的轉換就相對簡單了。一旦接收到用戶的串口數據，DTU就立即把串口數據封裝在一個TCP/UDP包里，發送給數據中心。反之，當DTU收到數據中心發來的TCP/UDP包時，從中取出數據內容，立即通過串口發送給用戶設備。

　　通過有線的數據采集中心，同時與很多個4G DTU進行雙向通信，這是目前4G DTU應用系統中的常用方式。
