熱電阻引線方式有哪些？

　　熱電阻測溫，基于金屬導體的電阻值隨溫度的增加，而增加這一特性來進行溫度測量的。熱電阻通常需要把電阻信號，通過引線傳遞到計算機控制裝置或者其它一次儀表上。工業用熱電阻安裝在生產現場，與控制室之間存在一定的距離，因此熱電阻的引線對測量結果會有較大的影響。

　　熱電阻(thermalresistor)是中低溫區較常用的溫度探測器之一。熱電阻測溫是基于金屬導體的電阻值隨著溫度的增加而增加的。其主要特點是測量精度高，性能穩定。其中，鉑熱電阻的測量精度較高，不僅廣泛應用于工業溫度測量，而且制成標準基準儀。熱電阻大多由純金屬材料制成，目前應用較廣泛的是鉑和銅。此外，鎳已經開始使用錳、銠等材料制造熱電阻。金屬熱電阻常用的感溫材料有很多種，較常用的是鉑絲。除鉑絲外，還有銅、鎳、鐵、鐵—鎳等。

　　熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，現在已開始采用鎳、錳和銠等材料制造熱電阻。熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它二次儀表上。

　　熱電阻的價格非常便宜，因?yàn)橹饕圃焐滩粫?huì)造成經濟壓力，許多設備購買很容易引起制造商的壓力，熱電阻不是這些問題。此外，熱電阻在化學穩定性中非常好，不會產生不穩定因素，即使在某些環境中，高溫區域運行也不重要，不會因?yàn)闇囟壬叨a(chǎn)生測量不穩定。

此外，熱電阻在線件度上非常好，在工業上是-50到150℃可以在范圍內使用。

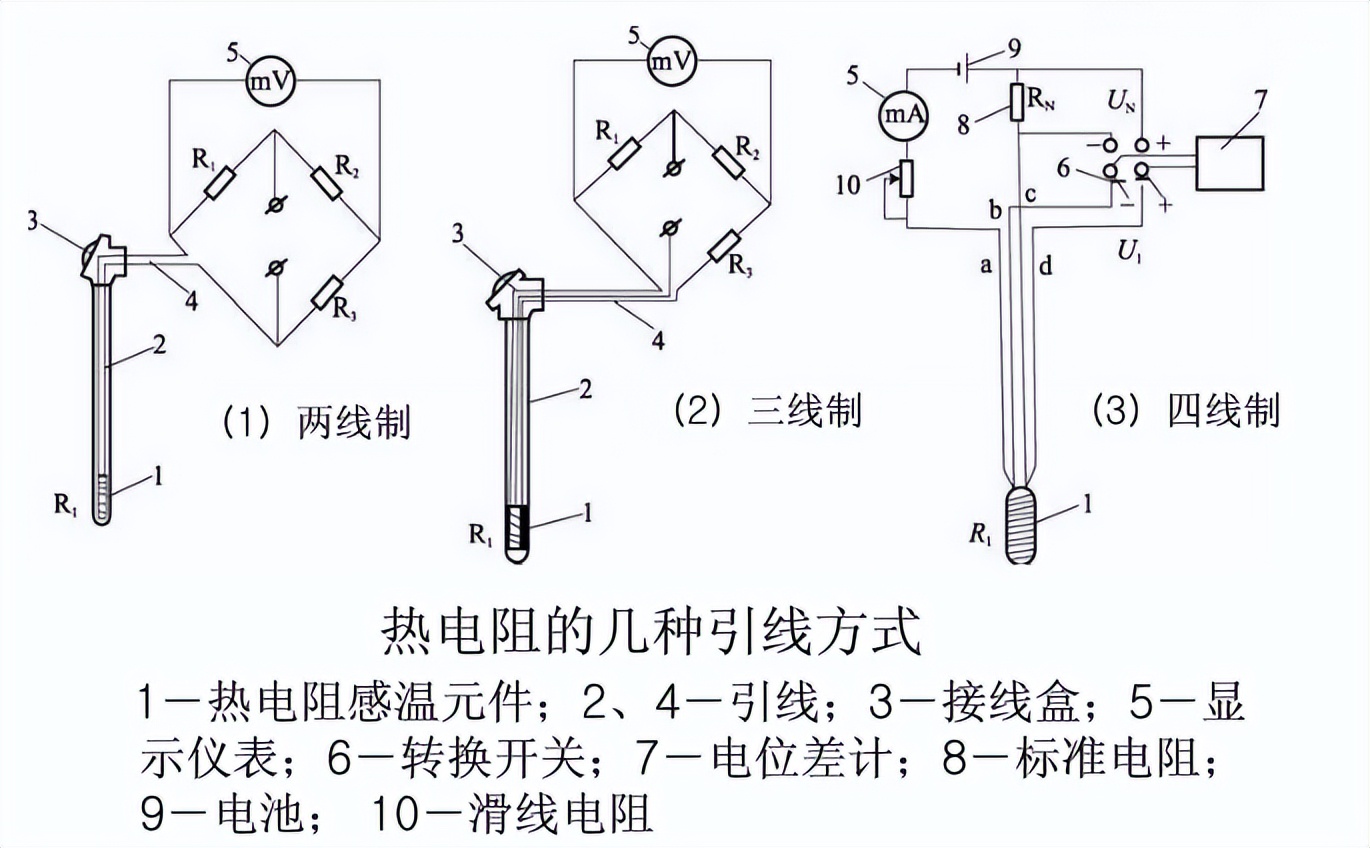

　　引線方式:

　　二線制:在熱電阻的兩端各連接一根導線來引出電阻信號的方式叫二線制:這種引線方法很簡單，但由于連接導線必然存在引線電阻r，r大小與導線的材質和長度的因素有關，因此這種引線方式只適用于測量精度較低的場合。2線制熱電阻配線簡單，但要帶進引線電阻的附加誤差。因此不適用制造a級精度的熱電阻，且在使用時引線及導線都不宜過長。

　　三線制:在熱電阻的根部的一端連接一根引線，另一端連接兩根引線的方式稱為三線制，這種方式通常與電橋配套使用，可以消除引線電阻的影響，是工業過程控制中的最常用的。3線制可以消除引線電阻的影響，測量精度高于2線制。作為過程檢測元件，其應用最廣。

　　熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因?yàn)闇y(cè)量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線(從熱電阻到中控室)也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。

四線制:在熱電阻的根部?jī)啥烁鬟B接兩根導線的方式稱為四線制，其中兩根引線為熱電阻提供恒定電流l，把R轉換成電壓信號U，再通過另兩根引線把U引至二次儀表。可見這種引線方式可完全消除引線的電阻影響，主要用于高精度的溫度檢測。4線制不僅可以消除引線電阻的影響，而且在連接導線阻值相同時，還可以消除該電阻的影響。在高精度測量時，要采用4線制。
