景觀燈控制系統

2022-01-10 18:13:12| 來源：網絡| 次| 0次

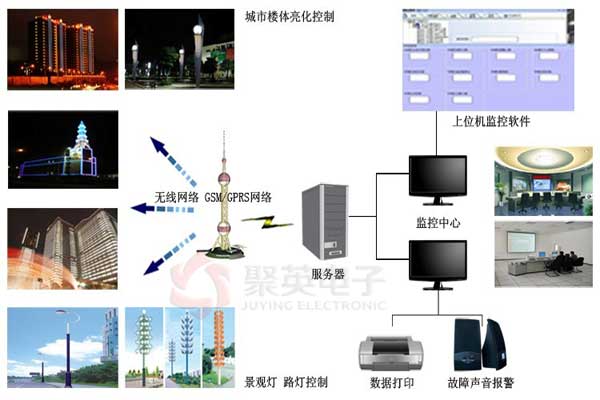

城市路燈、景觀燈無線監控系統主要由三部分構成：一是直接用于監控城市路燈、景觀燈燈具的監控設備終端;二是用于遠程無線通信處理任務的GPRS接口模塊;三是位于城市路燈、景觀燈管理部門的監控中心，實現對整個城市路燈、景觀燈的遠程監控、管理等功能。

GPRS無線路燈監控系統，由先進的無線數據通訊網絡、計算機信息管理及智能路燈控制設備等組成的分布式無線遙測、遙控、遙信系統。可以對全市范圍內的路燈進行遙控開關燈、遙訊設備狀態、遙測電流、電壓、用電功率。根據對所測數據的分析來判斷城市路燈運行有無故障及亮燈率的估算和計算，定時存儲和打印各有關數據。青島京城超微的監控系統對系統數據通訊超時、狀態出錯、燈具故障等進行報警處理。

一、景觀燈控制系統功能優勢

1、無線遠程三遙功能：遙控?zé)艄忾_(kāi)關、無線下達定時指令、遙測運行狀態

2、支持用戶手機發送短信開關燈光、短信下達定時指令，振鈴無線遙控?zé)艄忾_(kāi)關

3、可自動巡測、手動巡測及選測(景觀燈的開關狀態及相關數據)。

4、系統具有定時控制和人工控制和現場控制三種控制方式，可隨時隨地遠程開/關燈，亦可通過電腦監控中心隨時調整景觀燈的開/關燈時間，實現景觀燈開/關燈的自動控制。在特殊情況時能通過人工控制和現場控制進行應急調度。

5、集中控制軟件具有設備分組功能，可實現終端的分組控制

6、設備檔案管理功能，即能夠進行前端設備的添加、刪除、編輯和參數設置，隨時根據需要對設備進行分區管理，用戶界面上需要顯示相應設備信息結構樹形圖。

7、強大的數據庫管理功能，方便用戶查詢歷史數據、操作記錄、歷史報警信息。

8、系統容量：每級監控中心可控制多個終端控制點，規?？伸`活配置。

景觀燈控制系統

二、路燈景觀燈GPRS無線遠程監控設備終端

景觀燈控制系統設備終端主要包括：強電主回路、開關電源、人機接口、通信模塊、數據采集單元等部分。

強電主回路指終端電控柜體內的電氣控制電路，由熔斷器、主接觸器、自動空氣斷路器、調壓變壓器、保護控制電路等組成，用于實現景觀燈的開關燈控制、運行優化控制和故障保護等功能。電源電路包括模擬電路電源及數字電路電源，兩部分電路互相隔離以避免干擾。人機接口功能較簡單，用于手動控制景觀燈開關、設定景觀燈運行狀態，顯示有關檢測模擬量的數值等。通信模塊實現設備終端的聯網功能。

三、GPRS通信

遠程無線監控功能的實現，是其通過設計安裝在不同景觀燈監控設備上的無線通信模塊(GPRS)完成的。GPRS模塊可雙向傳遞監控中心與各個路段終端設備上的控制與監測信息，監控中心服務器運行整個城市路燈、景觀燈監控終端網絡的管理與控制軟件，實現城市路燈、景觀燈監控終端網絡的遠程、智能化管理功能。通常通信方式為監控中心與中國電信公司采用光纖專線方式連接，有效加快了速度，同時提高了系統運行的穩定性。系統中各GPRS終端通過分布的××市移動公司的基站實現通信。

四、路燈景觀燈GPRS無線遠程監控中心計算機系統

監控中心計算機系統設在路燈、景觀燈管理處，它是對整個路燈、景觀燈無線監控系統的數據加以集中處理和對各終端節點統一發布命令的地方。監控中心設備主要由主機、大屏幕投影儀、打印機、UPS電源等組成，是整個系統的監測控制中心，對城市各個路燈、景觀燈設備終端進行遠程控制，實現系統的遙控、遙測、遙信、遙調的“四遙”功能。
