如何修改閃閉閃斷指令

2022-01-07 13:56:33| 次| 0次

1、功能說明

閃閉：繼電器處于斷開狀態時，操作繼電器吸合一段時間(設置參數*0.1s) 后自動斷開;

閃斷：繼電器處于閉合狀態時，操作繼電器斷開一段時間(設置參數*0.1s) 后自動閉合;

2、閃閉閃斷功能通過發送指令實現，不能使用DAM調試軟件進行模式設置。

3、指令說明

①支持單獨控制一個通道的延時動作;

②支持一次控制多個通道不同延時時間的延時動作，控制多通道延時動作時，通道必須連續。

③單路閃閉閃斷指令詳解

字段	含義	詳細說明
FE	設備地址	16進制，代表10進制254廣播地址
10	10指令	寫多個寄存器功能碼
00 03	起始地址	3+5(n-1)，n代表控制第幾個通道，10進制需換算為16進制
00 02	控制通道數量	2+5(n-1)，n代表控制的通道數量，10進制需換算為16進制
4	控制內容字節長度	4+10（n-1），n代表控制的通道數量，10進制需換算為16進制
00 04	指令	00 04為閃閉指令 00 02為閃斷指令
00 0A	閃閉/閃斷時間	00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
41 6B	CRC16	校驗碼

示例：

控制第一通道延時1s指令(16進制)如下：

FE 10 00 03 00 02 04 00 04 00 0A 41 6B

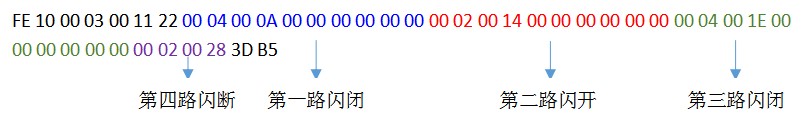

⑥多路閃閉指令詳解

字段		含義	詳細說明
FE		設備地址	16進制，代表10進制254廣播地址
10		10指令	寫多個寄存器功能碼
00 03		起始地址	3+5(n-1)，n代表控制第幾個通道，10進制需換算為16進制
00 02		控制通道數量	2+5(n-1)，n代表控制的通道數量，10進制需換算為16進制
4		控制內容字節長度	4+10（n-1），n代表控制的通道數量，10進制需換算為16進制
第一通道	00 04	指令	00 04為閃閉指令 00 02為閃斷
	00 0A	閃閉/閃斷時間	00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
	00 00	默認參數	默認參數*（n-1），n代表閃開的通道數量
	00 00
	00 00
第二通道	00 04	指令	00 04為閃閉指令 00 02為閃斷
	00 0A	間開時間	00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
	00 00	默認參數	默認參數*（n-2），n代表閃開的通道數量
	00 00
	00 00
...
第n通道	00 04	指令	00 04為閃閉指令 00 02為閃斷
	00 0A	閃閉/閃斷時間	00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
	00 00	默認參數	默認參數*（n-n），n代表閃開的通道數量
	00 00
	00 00
	CRC	CRC16	校驗碼
