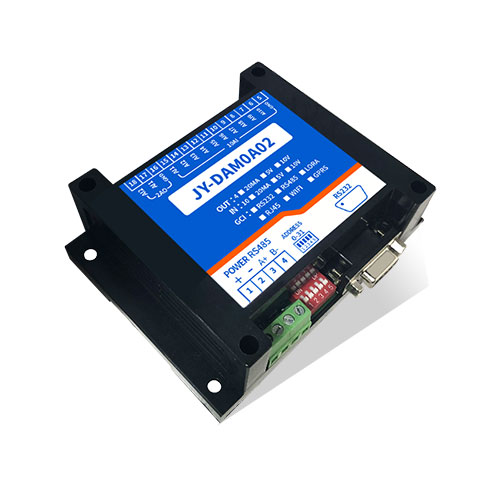

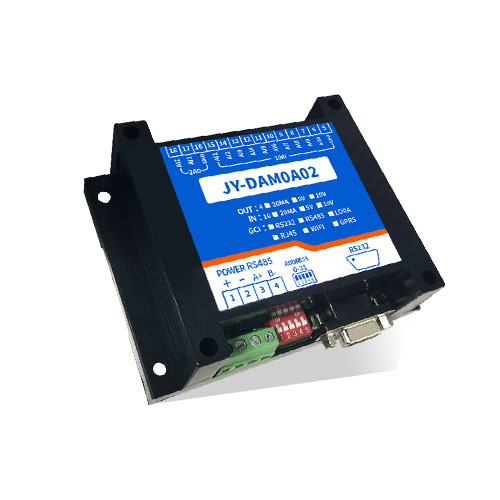

產品特點

DC7-30V寬壓供電;

RS485通訊隔離;

通訊接口支持RS232、RS485;

支持標準modbus協議，同時支持ASCII/RTU格式。

產品功能

10路12位分辨率模擬量輸入，2路10位模擬量輸出;

支持5位尋址地址;

支持波特率：2400.4800.9600.19200.38400.

產品選型

主要參數

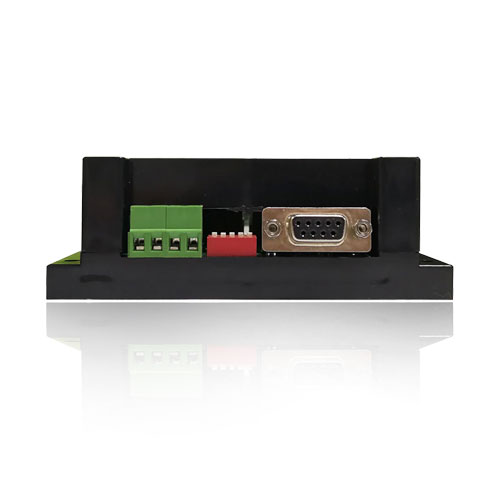

引腳說明

測試軟件說明

軟件下載

軟件下載鏈接地址：http://www.luxeswinger.com/software/software/聚英翱翔DAM調試軟件使用教程.rar

通訊測試

選擇設備當前串口號，打開串口;

選擇對應的產品型號;

設備地址修改為254.點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

模擬量輸入數據說明

DAM調試軟件查詢速率為3s，接入輸入信號后，可通過點擊讀取光耦或讀取模擬量來立刻查看輸入狀態及數據。

軟件中的AI采集到的數據與實際輸入值之間的關系：

返回值=實際值*0.001.比如采集到12000.則實際值12000/1000=12ma

在DAM調試軟件的底部輸出

軟件中的AI設置輸出數據與實際輸出值之間的關系：

設置輸出值=實際值*100.比如設置輸出為4ma，則在AO輸出后寫入400即可。

設備地址及波特率設置

設備地址

設備地址的介紹

DAM系列設備地址默認為0.使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

設備地址的讀取

設備正常通訊后，初始設備地址寫入254.然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

模擬量輸出數據說明

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或

設備通訊波特率默認為9600.最高可設置為38400.設置超過38400.無法修改，會提示寫入失敗。

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率設置完成后，關閉軟件串口，然后選擇設置的波特率，重新打開串口即可。

開發資料說明

通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar

Modbus寄存器說明

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000.

②：波特率數值對應表

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。

指令生成說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS232總線為1對1總線，即總線上只能有兩個設備，例如電腦與繼電器板卡，只有485總線才可以掛載多個設備。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。

指令列表

5、

模擬量查詢

AI數據與實際輸入值之間的關系：

實際值=返回值*0.001.比如采集到12000.則實際值12000/1000=12ma

模擬量查詢

查詢第一路模擬量AD字

FE 04 00 00 00 01 25 C5

模擬返回信息：

FE 04 02 00 00 AD 24

5.2單路

AI設置輸出數據與實際輸出值之間的關系：

設置輸出值=實際值*100.比如設置輸出為8ma，則在AO輸出后寫入800即可。

設置第一路模擬量輸出(其他路以此類推)

FE 06 00 00 03 20 CD 2D

模擬返回信息：

FE 06 00 00 03 20 CD 2D

5.3 多路模擬量輸出

AI設置輸出數據與實際輸出值之間的關系：

設置輸出值=實際值*100.比如設置輸出為4ma，則在AO輸出后寫入400即可。

FE 10 00 00 00 0A 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15

模擬返回信息：

FE 10 00 00 00 0A 54 01
