一、產品說明

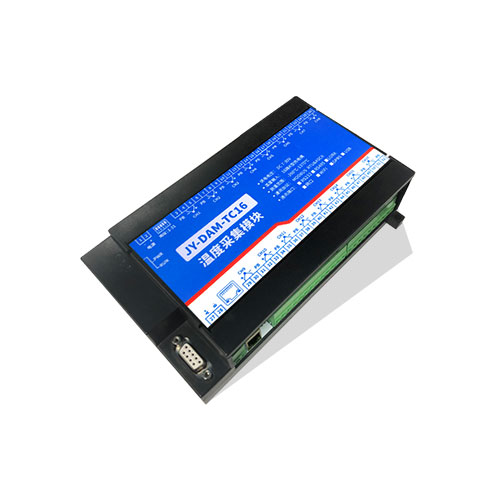

DAMPT16設備是我公司云系列設備中網絡版的一種，設備通過連接Internet廣域網來進行通訊，使用我司配套的云平臺軟件可實現遠程采集溫度數據的功能，每個設備具有唯一ID號方便用戶進行二次開發使用。
二、產品特點
-
供電電壓DC7-40V；
-
通訊接口支持無線WIFI+RJ45以太網口；
-
設備默認IP為192.168.16.254；
-
設備默認WIFI名稱為HI_Link_**（**代表隨機數字字母組合）；
-
支持標準modbus協議，同時支持ASCII/RTU格式；
-
測量芯片采用24位AD轉換器,精度可做到0.02度；
-
支持用戶二次開發。
三、產品功能
-
16路PT100采集通道；
-
支持5位尋址地址；
-
支持波特率：2400,4800,9600,19200,38400。
-
同時支持局域網和外網控制使用；
-
支持UDP/TCP工作模式；
-
支持Client 、Server模式；
-
支持透傳、力控、組態王、Modbus tcp連接；
四、產品選型
|
型號
|
modbus
|
GSM
|
WIFI
|
RJ45
|
PT100
|
|
DAMPT16-WIFI網口
|
●
|
|
●
|
●
|
16
|

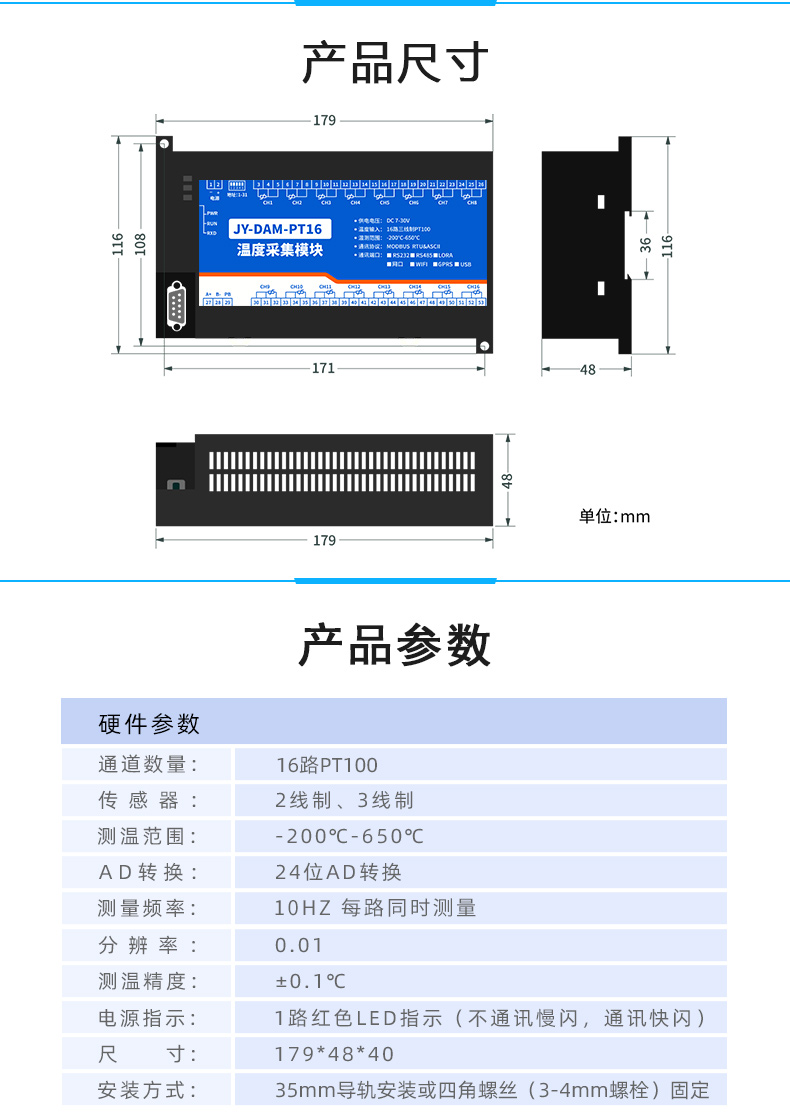

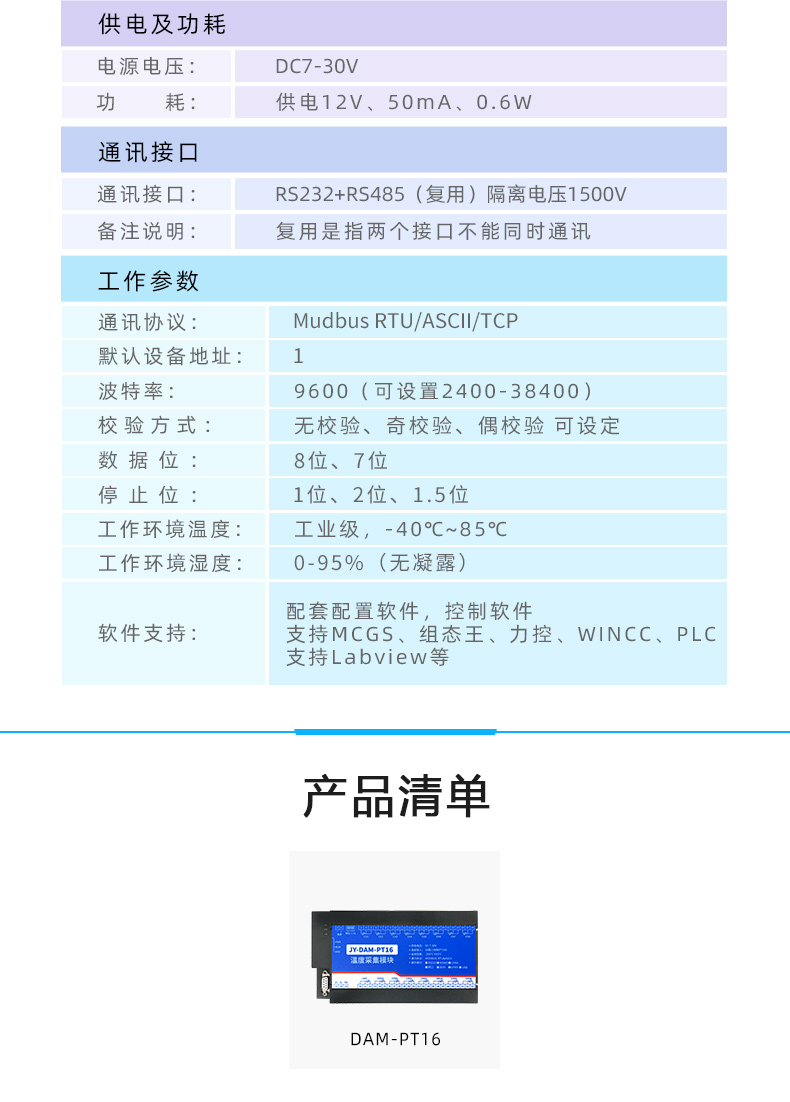

五、主要參數
|
參數
|
說明
|
|
數據接口
|
WIFI+網口
|
|
默認WIFI名稱
|
HI_LINK_**（**代表隨機數字字母組合）
|
|
默認IP
|
192.168.16.254
|
|
額定電壓
|
DC 7-40V
|
|
電源指示
|
1路紅色LED指示（不通信時常亮，通信時閃爍）
|
|
通訊指示
|
與電源指示燈共用
|
|
溫度范圍
|
-200℃到320℃
|
|
溫度分辨率
|
0.1%
|
|
溫度范圍
|
工業級，-40℃～85℃
|
|
尺寸
|
145*94*41mm
|
|
重量
|
330g
|
|
默認通訊格式
|
9600,n,8,1
|
|
波特率
|
2400,4800,9600,19200,38400
|
|
軟件支持
|
配套配置軟件、app控制軟件，平臺軟件；
支持各家組態軟件；
支持Labviewd等
|
六、通訊說明
1、WIFI連接
設備供電后，會出現一個HI_LINK_**的WIFI信號，WIFI連接密碼為12345678，連接后，對設備進行參數配置。
若沒有出現此信號，需要先對設備進行復位操作。
2、WiFi復位說明
-
網口左側有一個黑色復位按鍵或復位引腳（兩個彎曲引出的針腳），若沒有復位按鍵或引腳，請與技術客服聯系，010-82899827-803。
-
按住復位按鍵（或短接兩個復位腳）超過10-15s后拿開。拿開后，網口黃燈和綠燈會同時常亮一次后熄滅。說明設備復位成功，等待30s，設備WIFI信號會出現，WIFI信號名稱為HI_LINK_**（**代表數字），WIFI連接密碼為12345678。

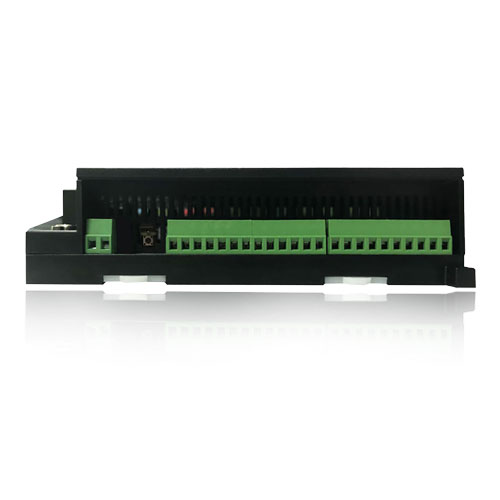

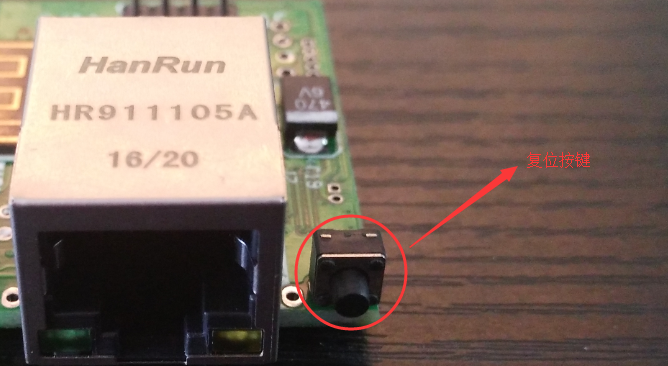

復位按鍵，如2-1圖所示：
圖2-1

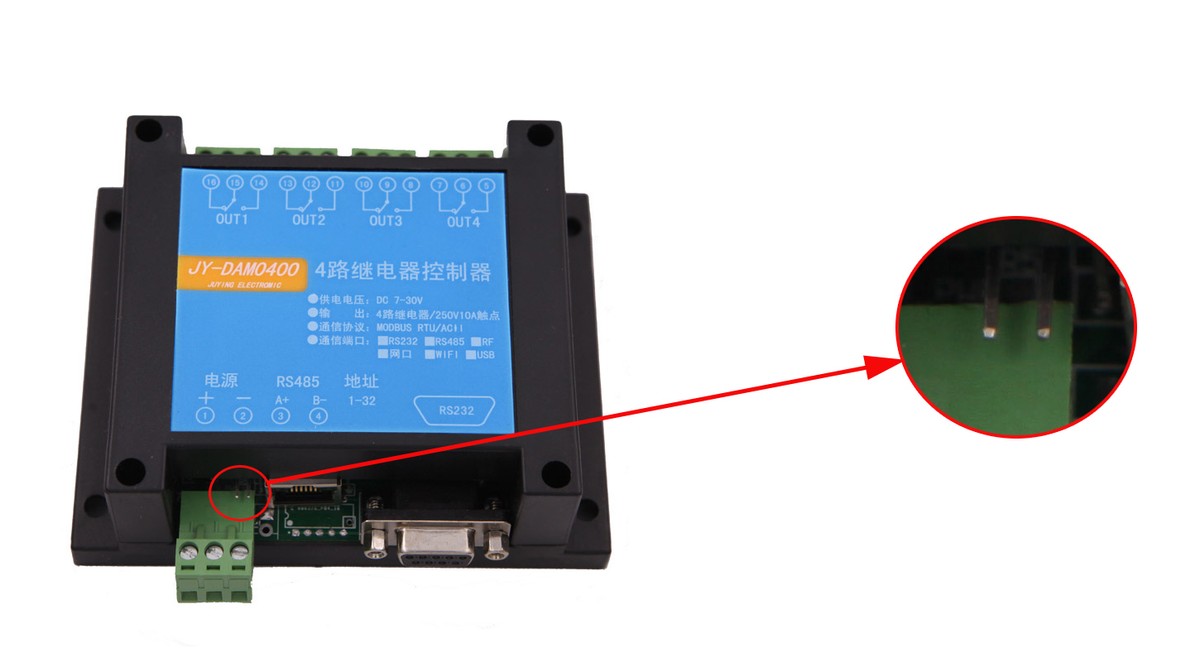

復位引腳如2-2圖所示：
圖2-2

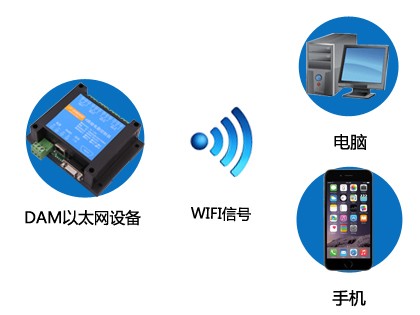

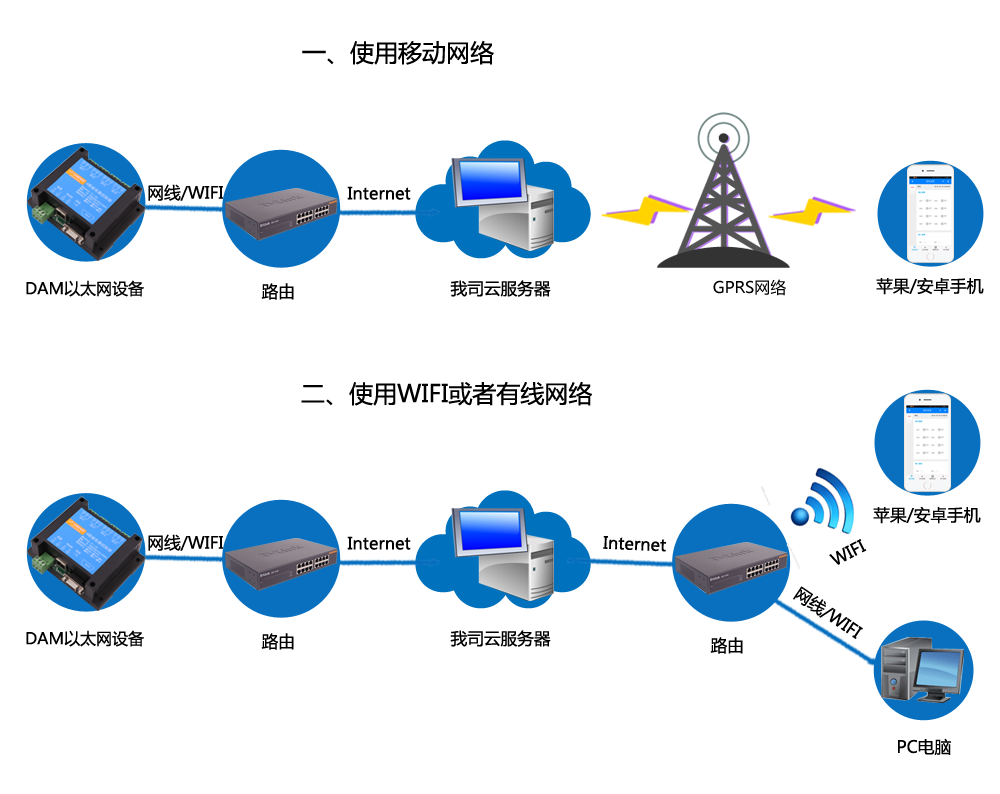

3、架構說明
設備使用基于Internet廣域網進行遠程通訊，通過配置參數面向我司云服務器ems.jydtu.com，端口號60001進行通訊。
七、快速使用說明
1、設備供電后連接設備WIFI信號，通過網頁進行參數配置；
2、測試通訊；
3、獲取設備唯一ID號；
4、手機安裝云平臺app軟件；
5、通過云平臺添加設備進行測試使用。
八、硬件說明

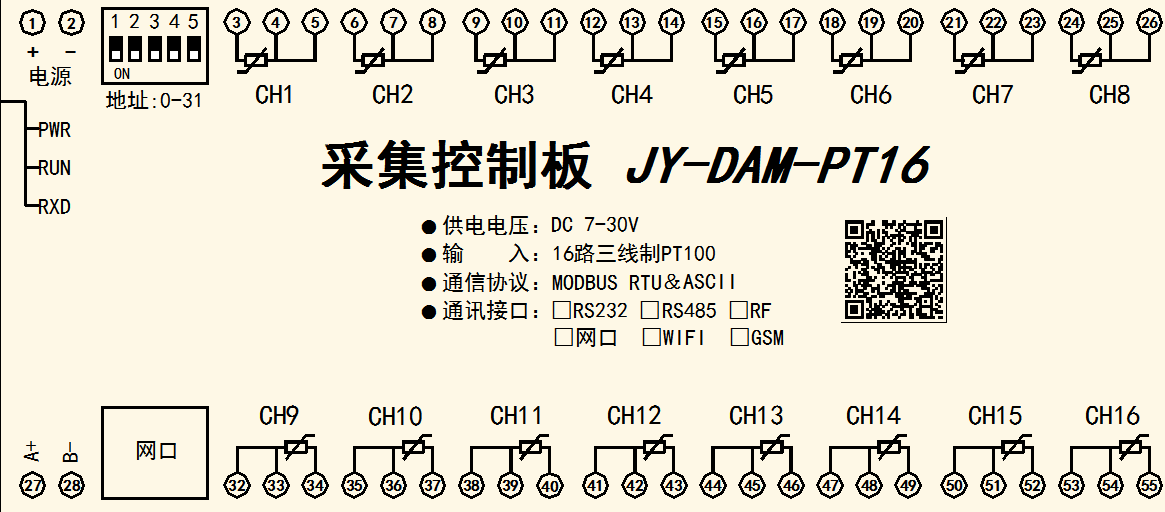

1、接口說明
2、引腳說明

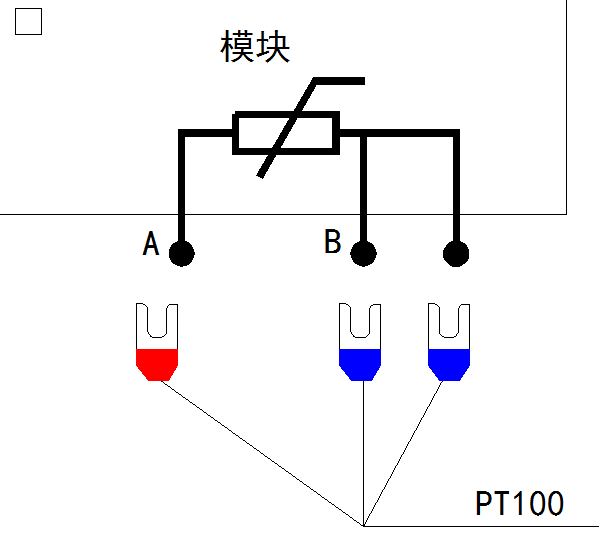

PT100采用三線制接線方式
獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01
九、設備參數配置
1、網絡配置
WIFI+網口版設備通過WEB方式進行參數配置。具體配置說明手冊下載地址如下：
http://www.luxeswinger.com/software/clp/聚英云平臺WIFI網口版使用說明.rar
十、設備唯一ID號
使用聚英云平臺軟件，要求DAM設備具有唯一ID號，唯一ID號獲取有以下兩種方式：
1、掃描二維碼獲取
使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一ID號，如下所示：
十一、平臺軟件說明
聚英云平臺為我公司開發的一款網絡平臺軟件，平臺包含手機APP平臺軟件和網頁版平臺，其中手機APP軟件又包含Android、IOS兩大類，平臺以我公司的DAM系列網絡版設備和GPRS版設備為應用對象，旨在為用戶提供遠程控制輸出（繼電器、開關量）、模擬量（4-20mA、0-10V、0-5V）采集、開關量采集等服務，極大方便了用戶的需求，服務器由我公司提供，客戶可放心使用。
具體操作說明閱讀【聚英云平臺WIFI網口版使用說明】文檔即可；
下載地址：
http://www.luxeswinger.com/software/clp/聚英云平臺WIFI網口版使用說明.rar
十二、開發資料說明
1、通訊協議說明
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址：
http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar
2、Modbus寄存器說明
本控制卡主要為溫度寄存器，支持以下指令碼：3、4、6
|
指令碼
|
含義
|
|
3
|
讀取配置數據
|
|
4
|
讀取溫度數據
|
|
6
|
修改配置數據
|
線圈寄存器地址表：
|
寄存器名稱
|
|
寄存器地址
|
說明
|
|
模擬量輸入
|
|
輸入1
|
溫度輸入
4號指令
|
3x0001
|
第一路輸入
|
|
輸入2
|
3x0002
|
第二路輸入
|
|
輸入3
|
3x0003
|
第三路輸入
|
|
輸入4
|
3x0004
|
第四路輸入
|
|
輸入5
|
3x0005
|
第五路輸入
|
|
輸入6
|
3x0006
|
第六路輸入
|
|
輸入7
|
3x0007
|
第七路輸入
|
|
輸入8
|
3x0008
|
第八路輸入
|
|
輸入9
|
3x0009
|
第九路輸入
|
|
輸入10
|
3x0010
|
第十路輸入
|
|
輸入11
|
3x0011
|
第十一路輸入
|
|
輸入12
|
3x0012
|
第十二路輸入
|
|
輸入13
|
3x0013
|
第十三路輸入
|
|
輸入14
|
3x0014
|
第十四路輸入
|
|
輸入15
|
3x0015
|
第十五路輸入
|
|
輸入16
|
3x0016
|
第十六路輸入
|
|
配置參數
|
|
通信波特率
|
保持寄存器
|
4x1001
|
見下表波特率數值對應表，默認為0，支持0-5，該寄存器同時決定RS232和RS485的通信波特率
|
|
備用
|
4x1002
|
備用，用戶不可寫入任何值。
|
|
偏移地址
|
4x1003
|
設備地址=偏移地址+撥碼開關地址
|
|
工作模式
|
4x1004
|
用戶可以使用，存儲用戶數據
|
|
延遲時間
|
4x1005
|
用戶可以使用，存儲用戶數據
|
備注：
①：Modbus設備指令支持下列Modbus地址：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)
采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。
波特率數值對應表
|
數值
|
波特率
|
|
0
|
9600
|
|
1
|
2400
|
|
2
|
4800
|
|
3
|
9600
|
|
4
|
19200
|
|
5
|
38400
|
3、相關指令
|
查詢第1路溫度
|
FE 04 00 00 00 01 25 C5
|
|
返回信息
|
FE 04 02 00 00 AD 24
|
|
查詢第2路溫度
|
FE 04 00 01 00 01 74 05
|
|
查詢第3路溫度
|
FE 04 00 02 00 01 84 05
|
|
查詢第4路溫度
|
FE 04 00 03 00 01 D5 C5
|
|
查詢第5路溫度
|
FE 04 00 04 00 01 64 04
|
|
查詢第6路溫度
|
FE 04 00 05 00 01 35 C4
|
|
查詢第7路溫度
|
FE 04 00 06 00 01 C5 C4
|
|
查詢第8路溫度
|
FE 04 00 07 00 01 94 04
|
|
查詢第9路溫度
|
FE 04 00 08 00 01 A4 07
|
|
查詢第10路溫度
|
FE 04 00 09 00 01 F5 C7
|
|
查詢第11路溫度
|
FE 04 00 0A 00 01 05 C7
|
|
查詢第12路溫度
|
FE 04 00 0B 00 01 54 07
|
|
查詢第13路溫度
|
FE 04 00 0C 00 01 E5 C6
|
|
查詢第14路溫度
|
FE 04 00 0D 00 01 B4 06
|
|
查詢第15路溫度
|
FE 04 00 0E 00 01 44 06
|
|
查詢第16路溫度
|
FE 04 00 0F 00 01 15 C6
|
|
查詢1~16路溫度
|
FE 04 00 00 00 10 E5 C9
|
4、指令詳解
4.1模擬量查詢
獲取到的溫度數據與實際輸入值之間的關系為：實際值=返回值*0.01
查詢第一路溫度
FE040000000125C5
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
04
|
04指令
|
查詢輸入寄存器指令
|
|
00 00
|
起始地址
|
要查詢的第一路模擬量寄存器地址
|
|
00 01
|
查詢數量
|
要查詢的模擬量數量
|
|
25 C5
|
CRC16
|
|
模擬返回信息：
FE 04 02 00 00 AD 24
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
04
|
04指令
|
返回指令：如果查詢錯誤，返回0x82
|
|
02
|
字節數
|
返回狀態信息的所有字節數。1+(n-1)/8
|
|
00(TH) 00(TL)
|
查詢的AD字
|
TH為溫度高字節，TL 為溫度低字節
|
|
AD 24
|
CRC16
|
|
