一、產品特點
-
DC12-30V寬壓供電；
-
輸入光耦隔離，繼電器輸出觸點隔離；
-
通訊接口支持WIFI+RJ45以太網口；
-
支持標準modbus協議，同時支持RTU和TCP格式；
-
具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
-
具有頻閃功能，可以控制器繼電器周期性開關；
-
可以設置0-255個設備地址，通過軟件設置。
二、產品功能
-
8路光耦輸入（5-24V）；
-
8路繼電器輸出；
-
8路12位分辨率模擬量電壓輸入；
-
4路12位分辨率模擬量隔離輸出
-
支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）；
三、版本說明
|
版本
|
定時功能
|
聯動模式
|
模擬量閾值
|
場景
|
|
普通版
|
|
|
|
|
|
智能自控版
|
●
|
●
|
●
|
●
|
-
普通版：
②、智能自控版：
-
定時控制----年月日時分秒自定義設置時間控制，可循環；
-
輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系；
-
開關量聯動----手動開關或開關量觸發設備與控制輸出聯動；
-
模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制；
-
場景控制-----自定義完整的邏輯控制觸發條件；
-
70組規則設定----多達70組規則條件設定，滿足各種邏輯要求。

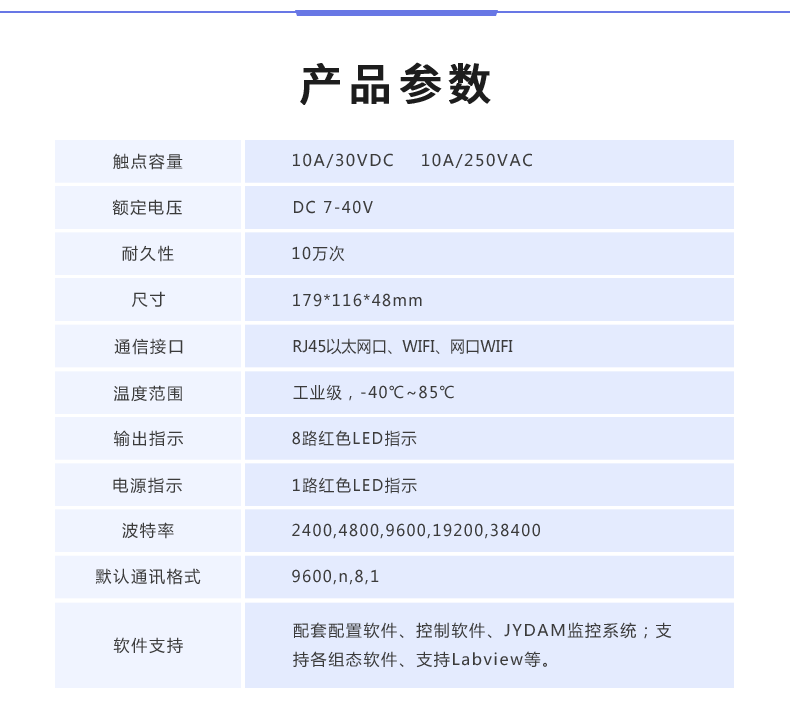

四、主要參數
|
參數
|
說明
|
|
觸點容量
|
10A/30VDC 10A/250VAC
|
|
耐久性
|
10萬次
|
|
數據接口
|
WIFI+RJ45以太網口
|
|
默認IP
|
192.168.16.254，端口號：8080
|
|
默認工作模式
|
TCP Server
|
|
額定電壓
|
DC 12-30V
|
|
電源指示
|
1路紅色LED指示（通電時常亮）
|
|
輸出指示
|
8路紅色LED指示
|
|
溫度范圍
|
工業級，-40℃～85℃
|
|

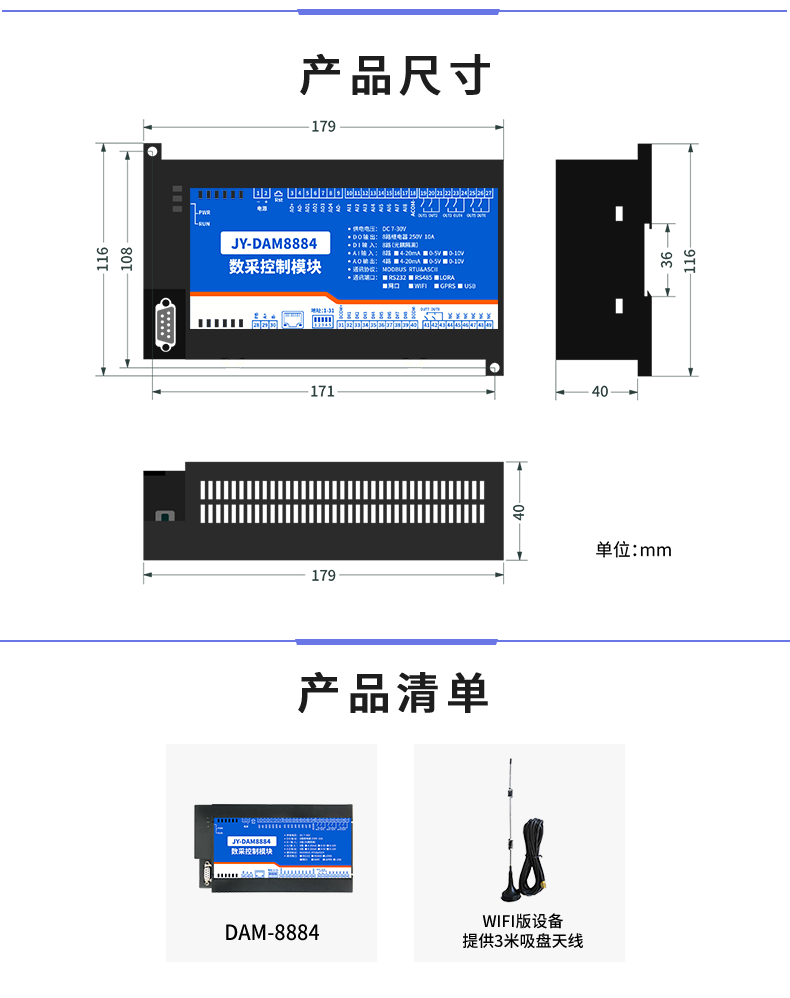

尺寸
|
180*94*41mm
|
|
重量
|
330g
|
|
默認通訊格式
|
9600,n,8,1
|
|
波特率
|
2400,4800,9600,19200,38400
|
|
軟件支持
|
配套配置軟件、控制軟件；
支持各家組態軟件；
支持Labviewd等
|
五、接口說明

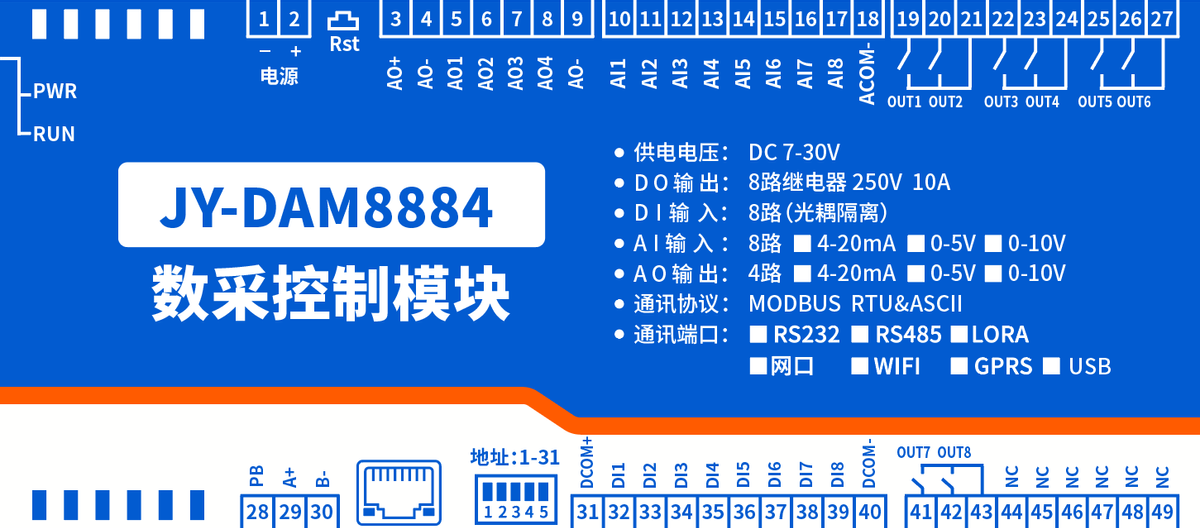

1、引腳說明
|
功能
|
序號
|
引腳
|
說明
|
|
供電（DC7-30V）
|
1
|
+
|
電源正極
|
|
2
|
-
|
電源負極
|
|
通訊
|
28
|
PB
|
485屏蔽線
|
|
29
|
A+
|
485 A+接線引腳
|
|
30
|
B-
|
485 B-接線引腳
|
|
A0（模擬量輸出）
|
3
|
A0+
|
A0輸出隔離供電電源正極（12-24V）
|
|
4
|
A0-
|
A0輸出隔離供電電源負極（12-24V）
|
|
5
|
A01
|
第一路模擬量輸出正極
|
|
6
|
A02
|
第二路模擬量輸出正極
|
|
7
|
A03
|
第三路模擬量輸出正極
|
|
8
|
AO4
|
第四路模擬量輸出正極
|
|
9
|
AO-
|
模擬量輸出負極（與4腳相通）
|
|
AI（模擬量輸入）
|
10
|
AI1
|
第一路模擬量輸入信號正
|
|
11
|
AI2
|
第二路模擬量輸入信號正
|
|
12
|
AI3
|
第三路模擬量輸入信號正
|
|
13
|
AI4
|
第四路模擬量輸入信號正
|
|
14
|
AI5
|
第五路模擬量輸入信號正
|
|
15
|
AI6
|
第六路模擬量輸入信號正
|
|
16
|
AI7
|
第七路模擬量輸入信號正
|
|
17
|
AI8
|
第八路模擬量輸入信號正
|
|
18
|
GND
|
模擬量輸入信號負
|
|
DI（開關量輸入）
|
31
|
DCOM+
|
不接
|
|
32
|
DI1
|
第一路開關量輸入信號正
|
|
33
|
DI2
|
第二路開關量輸入信號正
|
|
34
|
DI3
|
第三路開關量輸入信號正
|
|
35
|
DI4
|
第四路開關量輸入信號正
|
|
36
|
DI5
|
第五路開關量輸入信號正
|
|
37
|
DI6
|
第六路開關量輸入信號正
|
|
38
|
DI7
|
第七路開關量輸入信號正
|
|
39
|
DI8
|
第八路開關量輸入信號負
|
|
40
|
DCOM-
|
開關量輸入信號負（共負）
|
|
DO（繼電器輸出）
|
19
|
DO1
|
第一路繼電器輸出
|
|
20
|
DO2
|
第二路繼電器輸出
|
|
21
|
COM
|
一路和二路繼電器輸出公共端
|
|
22
|
DO3
|
第三路繼電器輸出
|
|
23
|
DO4
|
第四路繼電器輸出
|
|
24
|
COM
|
三路和四路繼電器輸出公共端
|
|
25
|
DO5
|
第五路繼電器輸出
|
|
26
|
DO6
|
第六路繼電器輸出
|
|
27
|
COM
|
五路和六路繼電器輸出公共端
|
|
41
|
DO7
|
第七路繼電器輸出
|
|
42
|
DO8
|
第八路繼電器輸出
|
|
43
|
COM
|
七路和八路繼電器輸出公共端
|
|
44
|
DO9
|
第九路繼電器輸出
|
|
45
|
DO10
|
第十路繼電器輸出
|
|
46
|
COM
|
九路和十路繼電器輸出公共端
|
|
47
|
DO11
|
第十一路繼電器輸出
|
|
48
|
DO12
|
第十二路繼電器輸出
|
|
49
|
COM
|
十一路和十二路繼電器輸出公共端
|
六、通訊接線說明

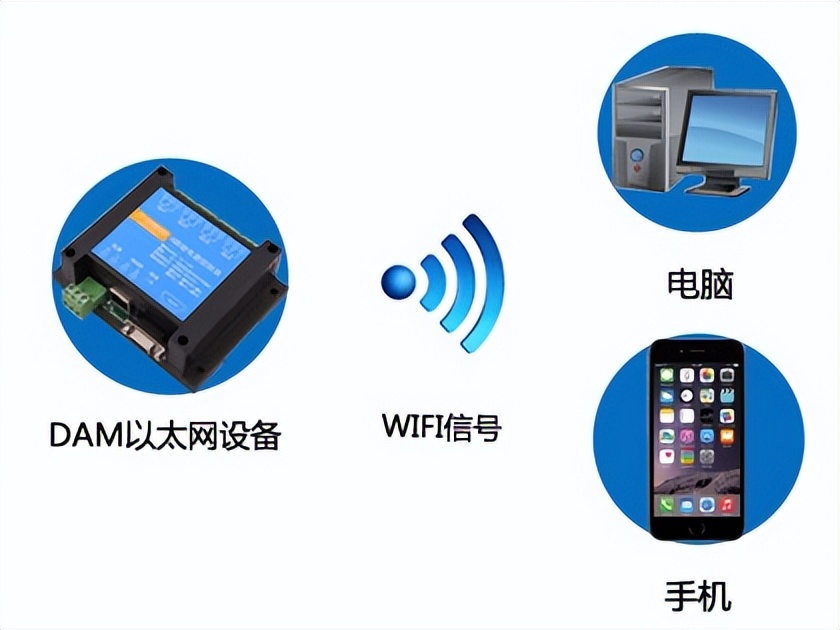

1、WIFI連接
設備供電后，會出現一個HI_LINK_**的WIFI信號，WIFI連接密碼為12345678，連接后，對設備進行參數配置。
若沒有出現此信號，需要先對設備進行復位操作。
2、WiFi復位說明
-

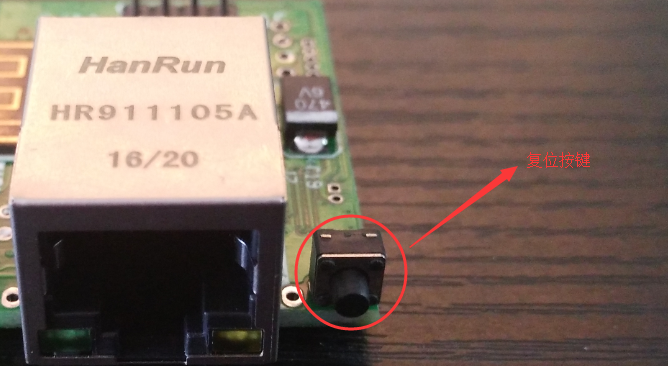

網口左側有一個黑色復位按鍵或復位引腳（兩個彎曲引出的針腳），若沒有復位按鍵或引腳，請與技術客服聯系，010-82899827-803。
-
按住復位按鍵（或短接兩個復位腳）超過10-15s后拿開。拿開后，網口黃燈和綠燈會同時常亮一次后熄滅。說明設備復位成功，等待30s，設備WIFI信號會出現，WIFI信號名稱為HI_LINK_**（**代表數字），WIFI連接密碼為12345678。
復位按鍵，如2-1圖所示：
圖2-1
復位引腳如2-2圖所示：
圖2-2
七、輸入輸出接線

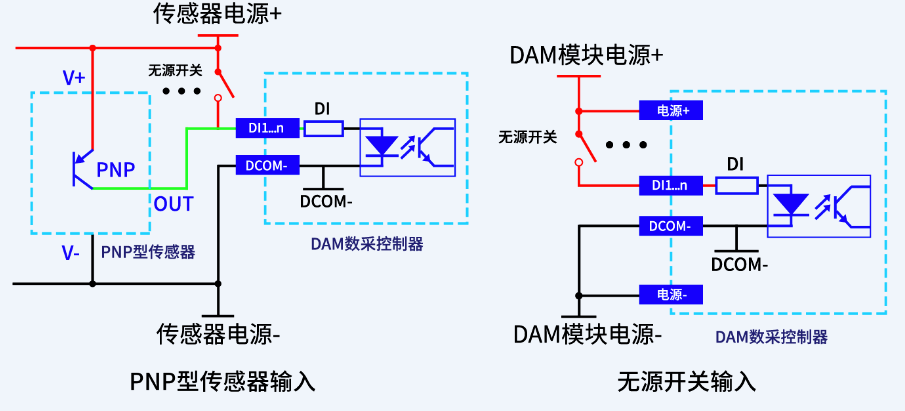

1、開關量接線示意圖
開關量為低電平有效，低電平有效范圍（DC0-3.3V），高電平范圍（DC3.3-24V）

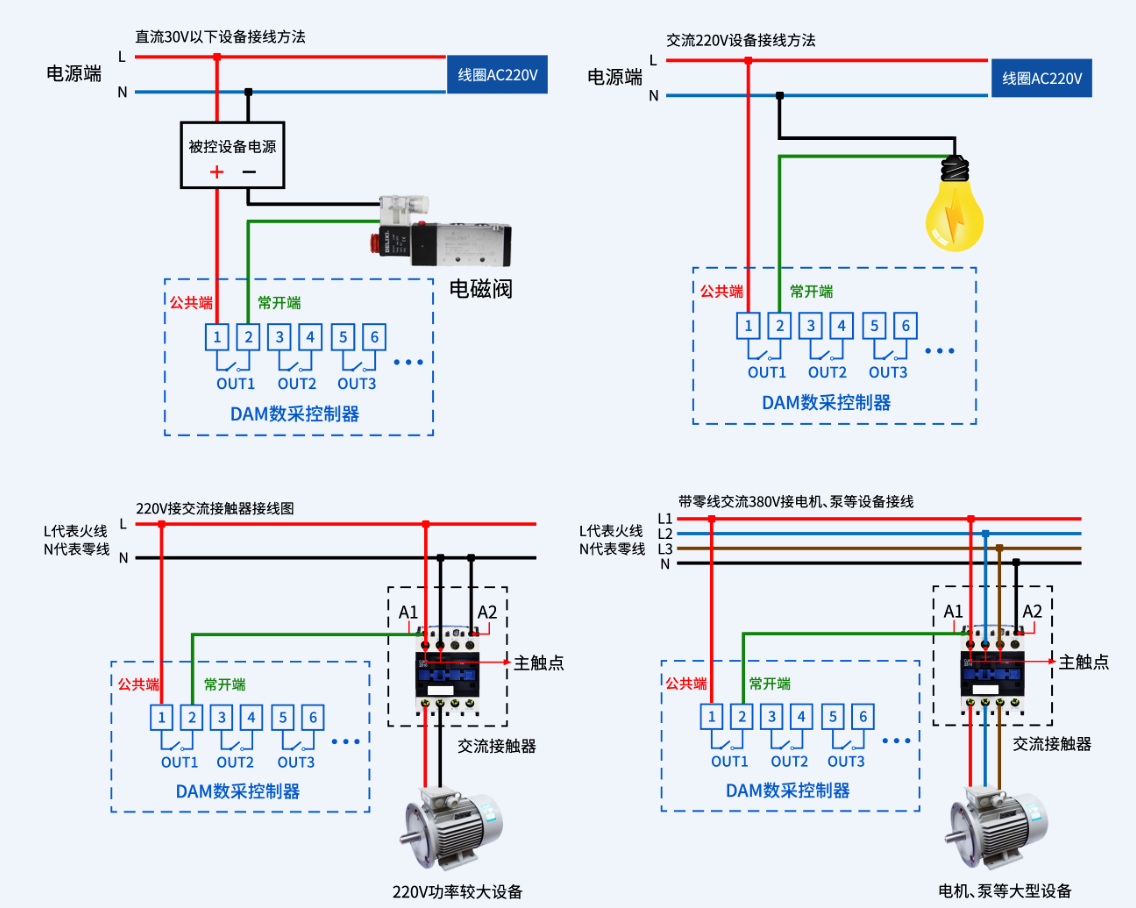

2、繼電器接線說明
3、模擬量接線示意圖
下圖中的電源部分為傳感器供電，AI1-AI8接傳感器信號正，ACOM-為傳感器信號負，ACOM+不用。
設備采集到的AI數據與實際輸入值之間的關系：
實際值=返回值*0.001
八、設備參數配置
1、網絡配置說明
單WIFI+網口版設備通過WEB方式進行參數配置。具體配置說明手冊下載地址如下：
http://www.luxeswinger.com/uploads/soft/141020/4-141020130Q2.pdf
2、測試軟件
使用JYDAM調試軟件與設備連接測試，軟件下載地址：
http://www.luxeswinger.com/software/JYDAM調試軟件.zip
3、設備地址
3.1、設備地址的介紹
DAM系列設備地址默認為0，使用廣播地址為254進行通訊，用0無法通訊。
設備地址=撥碼開關地址+偏移地址。

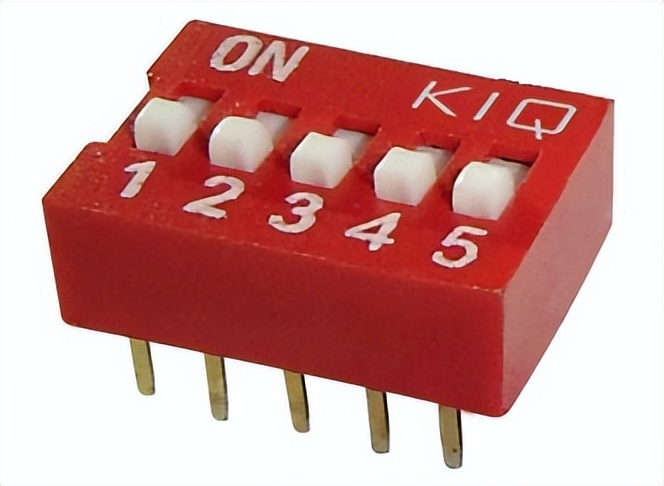

3.2、撥碼開關地址
-
五個撥碼全都撥到“ON”位置時，為地址“31”；
-
五個撥碼全都撥到“OFF”位置時，為地址“0”；
-
最左邊1為二進制最低位。
-
地址表：
3.3、設備地址的設定
①、使用【JYDAM調試軟件】進行設置，軟件下載地址：
http://www.luxeswinger.com/software/JYDAM調試軟件.zip
②、在
處，寫入需要設置的設備地址，點擊
即可，設置完成后，
處顯示的當前設備的地址。
4、波特率的讀取與設置
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率。
5、工作模式
①、普通版：
設備默認輸入和輸出之間為互相獨立，沒有關系。
②、智能自控版：
開關量（DI）輸入和模擬量（AI）輸入與繼電器輸出（DO）的對應關系，需要使用DLC配置軟件或在云平臺軟件上直接進行配置。
DLC配置軟件下載地址：
http://www.luxeswinger.com/zlxz/danziliao/1101.html
6、閃開閃斷功能及設置
6.1、閃開閃斷功能介紹
手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；
閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；
閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；
6.2、閃斷閃開的設置
打開“JYDAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）
注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正常控制。
九、開發資料說明
1、通訊協議說明
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址：
http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar
2、Modbus寄存器說明
線圈寄存器地址表：
|
寄存器名稱
|
|
寄存器地址
|
說明
|
|
線圈控制
|
|
線圈1
|
寫線圈
1號指令碼
|
0x0001
|
第一路繼電器輸出
|
|
線圈2
|
0x0002
|
第二路繼電器輸出
|
|
線圈3
|
0x0003
|
第三路繼電器輸出
|
|
線圈4
|
0x0004
|
第四路繼電器輸出
|
|
線圈5
|
0x0005
|
第五路繼電器輸出
|
|
線圈6
|
0x0006
|
第六路繼電器輸出
|
|
線圈7
|
0x0007
|
第七路繼電器輸出
|
|
線圈8
|
0x0008
|
第八路繼電器輸出
|
|
線圈9
|
0x0009
|
第九路繼電器輸出
|
|
線圈10
|
0x0010
|
第十路繼電器輸出
|
|
線圈11
|
0x0011
|
第十一路繼電器輸出
|
|
線圈12
|
0x0012
|
第十二路繼電器輸出
|
|
離散量輸入
|
|
輸入1
|
開關量
2號指令
|
1x0001
|
第一路輸入
|
|
輸入2
|
1x0002
|
第二路輸入
|
|
輸入3
|
1x0003
|
第三路輸入
|
|
輸入4
|
1x0004
|
第四路輸入
|
|
輸入5
|
1x0005
|
第五路輸入
|
|
輸入6
|
1x0006
|
第六路輸入
|
|
輸入7
|
1x0007
|
第七路輸入
|
|
輸入8
|
1x0008
|
第八路輸入
|
|
模擬量輸入
|
|
輸入1
|
模擬量
4號指令
|
3x0001
|
第一路輸入
|
|
輸入2
|
3x0002
|
第二路輸入
|
|
輸入3
|
3x0003
|
第三路輸入
|
|
輸入4
|
3x0004
|
第四路輸入
|
|
輸入5
|
3x0005
|
第五路輸入
|
|
輸入6
|
3x0006
|
第六路輸入
|
|
輸入7
|
3x0007
|
第七路輸入
|
|
輸入8
|
3x0008
|
第八路輸入
|
|
模擬量輸出
|
|
輸出1
|
模擬量
3號指令
保持寄存器
|
4x0401
|
第一路輸出
|
|
輸出2
|
4x0402
|
第二路輸出
|
|
輸出3
|
4x0403
|
第三路輸出
|
|
輸出4
|
4x0404
|
第四路輸出
|
|
配置參數
|
|
通信波特率
|
保持寄存器
|
4x1001
|
見下表波特率數值對應表，默認為0，支持0-5，該寄存器同時決定RS232和RS485的通信波特率
|
|
備用
|
4x1002
|
備用，用戶不可寫入任何值。
|
|
偏移地址
|
4x1003
|
設備地址=偏移地址+撥碼開關地址
|
|
工作模式
|
4x1004
|
用戶可以使用，存儲用戶數據
|
|
延遲時間
|
4x1005
|
用戶可以使用，存儲用戶數據
|
備注：
①：Modbus設備指令支持下列Modbus地址：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)
采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。
②：波特率數值對應表
|
數值
|
波特率
|
|
0
|
38400
|
|
1
|
2400
|
|
2
|
4800
|
|
3
|
9600
|
|
4
|
19200
|
|
5
|
38400
|
3、指令生成說明
指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。
指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
4、指令列表
|
情景
|
RTU格式（16進制發送）
|
|
查詢八路狀態
|
FE 01 00 00 00 08 29 C3
|
|
查詢指令返回信息
|
FE 01 01 00 61 9C
|
|
控制第一路開
|
FE 05 00 00 FF 00 98 35
|
|
控制返回信息
|
FE 05 00 00 FF 00 98 35
|
|
控制第一路關
|
FE 05 00 00 00 00 D9 C5
|
|
控制返回信息
|
FE 05 00 00 00 00 D9 C5
|
|
控制第二路開
|
FE 05 00 01 FF 00 C9 F5
|
|
控制第二路關
|
FE 05 00 01 00 00 88 05
|
|
控制第三路開
|
FE 05 00 02 FF 00 39 F5
|
|
控制第三路關
|
FE 05 00 02 00 00 78 05
|
|
控制第四路開
|
FE 05 00 03 FF 00 68 35
|
|
控制第四路關
|
FE 05 00 03 00 00 29 C5
|
|
控制第五路開
|
FE 05 00 04 FF 00 D9 F4
|
|
控制第五路關
|
FE 05 00 04 00 00 98 04
|
|
控制第六路開
|
FE 05 00 05 FF 00 88 34
|
|
控制第六路關
|
FE 05 00 05 00 00 C9 C4
|
|
控制第七路開
|
FE 05 00 06 FF 00 78 34
|
|
控制第七路關
|
FE 05 00 06 00 00 39 C4
|
|
控制第八路開
|
FE 05 00 07 FF 00 29 F4
|
|
控制第八路關
|
FE 05 00 07 00 00 68 04
|
|
查詢八路光耦狀態
|
FE 02 00 00 00 08 6D C3
|
|
查詢返回信息
|
FE 02 01 00 91 9C
|
5、指令詳解
5.1、繼電器輸出
控制1路繼電器（以第一路開為例，其他通道參照本例），任意一個字節變動，CRC校驗位會隨之變動。
發送碼：FE 05 00 00 FF 00 98 35
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
這里為廣播地址
|
|
05
|
05指令
|
單個控制指令
|
|
00 00
|
地址
|
要控制繼電器寄存器地址
|
|
FF 00
|
指令
|
繼電器開的動作
|
|
98 35
|
CRC16
|
前6字節數據的CRC16校驗和
|
繼電器卡返回信息：
返回碼：FE 05 00 00 FF 00 98 35
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
這里為廣播地址
|
|
05
|
05指令
|
單個控制指令
|
|
00 00
|
地址
|
要控制繼電器寄存器地址
|
|
FF 00
|
指令
|
繼電器開的動作
|
|
98 35
|
CRC16
|
前6字節數據的CRC16校驗和
|
5.2、繼電器狀態
查詢12路繼電器
發送碼：FE 01 00 00 00 0C 28 00
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
這里為廣播地址
|
|
01
|
01指令
|
查詢繼電器狀態指令
|
|
00 00
|
起始地址
|
要查詢的第一個繼電器寄存器地址
|
|
00 0C
|
查詢數量
|
要查詢的繼電器數量
|
|
28 00
|
CRC16
|
前6字節數據的CRC16校驗和
|
繼電器卡返回信息：
返回碼：FE 01 01 00 61 9C
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
01
|
01指令
|
返回指令：如果查詢錯誤，返回0x81
|
|
01
|
字節數
|
返回狀態信息的所有字節數。1+(n-1)/8
|
|
00
|
查詢的狀態
|
返回的繼電器狀態。
Bit0:第一個繼電器狀態
Bit1:第二個繼電器狀態
。。。。。。。
Bit7:第十二個繼電器狀態
|
|
61 9C
|
CRC16
|
前6字節數據的CRC16校驗和
|
5.3、光耦輸入
查詢光耦
發送碼：FE 02 00 00 00 08 6D C3
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
02
|
02指令
|
查詢離散量輸入（光耦輸入)狀態指令
|
|
00 00
|
起始地址
|
要查詢的第一個光耦的寄存器地址
|
|
00 08
|
查詢數量
|
要查詢的光耦狀態數量
|
|
6D C3
|
CRC16
|
|
光耦返回信息：
返回碼：FE 02 01 01 50 5C
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
02
|
02指令
|
返回指令：如果查詢錯誤，返回0x82
|
|
01
|
字節數
|
返回狀態信息的所有字節數。1+(n-1)/8
|
|
01
|
查詢的狀態
|
返回的繼電器狀態。
Bit0:第一個光耦輸入狀態
Bit1:第二個光耦輸入狀態
。。。。。。。
Bit7:第八個光耦輸入狀態
|
|
50 5C
|
CRC16
|
|
5.4、模擬量查詢
獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001
查詢模擬量AD字
發送碼：FE 04 00 00 00 08 E5 C3
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
04
|
04指令
|
查詢輸入寄存器指令
|
|
00 00
|
起始地址
|
要查詢的第一路模擬量寄存器地址
|
|
00 08
|
查詢數量
|
要查詢的模擬量數量
|
|
E5 C3
|
CRC16
|
|
模擬返回信息：
返回碼：FE 04 02 00 00 AD 24
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
04
|
04指令
|
返回指令：如果查詢錯誤，返回0x82
|
|
02
|
字節數
|
返回狀態信息的所有字節數
|
|
00 00
|
查詢的AD字
|
0x0227，即十進制551，為查詢的模擬量AD字的值，實際值=返回值*0.001
|
|
AD 24
|
CRC16
|
|
5.5、單路模擬量輸出
模擬量數據與實際輸出值之間的關系為：實際值=輸出值*0.01
設置第一路模擬量輸出
FE 06 01 90 03 20 9D 3C
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
06
|
06指令
|
模擬量輸出
|
|
01 90
|
地址
|
要設置第一路模擬量寄存器地址 400
|
|
03 20
|
數值
|
要設置的模擬量數值 0x0320 = 800
|
|
9D 3C
|
CRC16
|
|
模擬返回信息：
FE 06 1 90 03 20 9D3C
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
06
|
06指令
|
模擬量輸出
|
|
01 90
|
地址
|
要設置第一路模擬量寄存器地址 400
|
|
03 20
|
數值
|
要設置的模擬量數值
|
|
9D 3C
|
CRC16
|
|
5.6、設置多路模擬量輸出
FE 10 01 90 00 04 08 00 00 00 00 00 00 00 00 C8 3A
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
10
|
10指令
|
寫多路輸出寄存器指令
|
|
01 90
|
地址
|
輸出的第一路模擬量寄存器地址
|
|
00 04
|
輸出數量
|
模擬量輸出的數量
|
|
08
|
字節數
|
設置輸出字節數
|
|
00 00
......
00 00
|
模擬量輸出值
|
第1路模擬量輸出
......
第四路模擬量輸出
|
|
09 3A
|
CRC16
|
校驗位
|
模擬返回信息：
FE 10 01 90 00 04 D4 14
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
10
|
10指令
|
寫多路輸出寄存器指令
|
|
01 90
|
地址
|
要查詢的第一路模擬量寄存器地址
|
|
00 04
|
輸出數量
|
模擬量輸出的數量
|
|
D4 14
|
CRC16
|
|
5.7、閃開閃閉指令
閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
10
|
10指令
|
查詢輸入寄存器指令
|
|
00 03
|
繼電器地址
|
要控制的器地址
|
|
00 02
|
控制命令數量
|
要對繼電的命令個數
|
|
04
|
字節數
|
控制信息命令的的所有字節數。1+(n-1)/8
|
|
00 04或00 02
|
指令
|
00 04為閃開指令 00 02為閃閉命令
|
|
00 0A
|
間斷時間
|
00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
|
|
41 6B
|
CRC16
|
校驗方式
|
返回碼：FE 10 00 03 00 02 A5 C7
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
10
|
10指令
|
返回指令：如果查詢錯誤，返回0x82
|
|
00 03
|
設備地址
|
查詢設備的地址
|
|
00 02
|
接收命令數
|
設備接受的命令個數
|
|
A5 C7
|
CRC16
|
校驗位
|
5.8、全開全關指令
全開全關指令解析
全開發送碼：FE 0F 00 00 00 0C 02 FF FF A1 F4
全斷發送碼：FE 0F 00 00 00 0C 02 00 00 A0 44
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
0F
|
0F指令
|
返回指令：如果查詢錯誤，返回0x82
|
|
00 00
|
起始地址
|
|
|
00 0C
|
控制數量
|
控制的繼電器數量
|
|
02
|
字節數
|
發送命令字節數
|
|
FF （或00 ）
|
全開全關命令
|
FF 全開命令 00全關命令
|
|
A1 F4 （或A0 44）
|
CRC16
|
校驗位
|
全開返回碼：FE 0F 00 00 00 0C 41 C1
全斷返回碼：FE 0F 00 00 00 0C 41 C1
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
0F
|
0F指令
|
返回指令：如果查詢錯誤，返回0x82
|
|
00 00
|
起始地址
|
|
|
00 0C
|
數量
|
返回信息的繼電器數量
|
|
41 C1
|
CRC16
|
校驗位
|
官方微信
天貓店鋪
京東店鋪
銷售王經理
微信公眾號
