DAM8888 工業級數采控制器

PLC自控 | 智能聯動 | 12位高精度 | 高速率

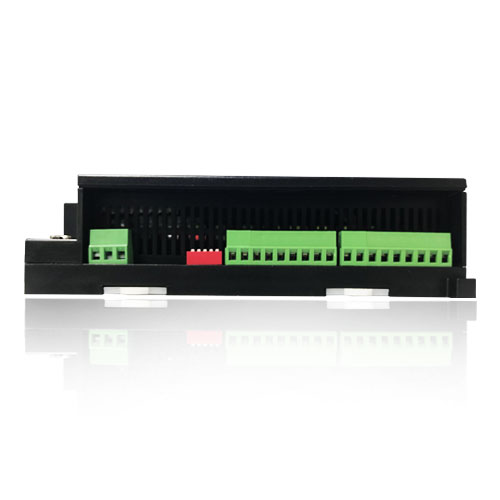

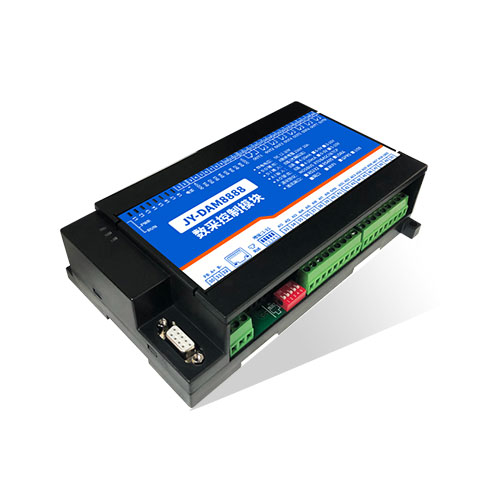

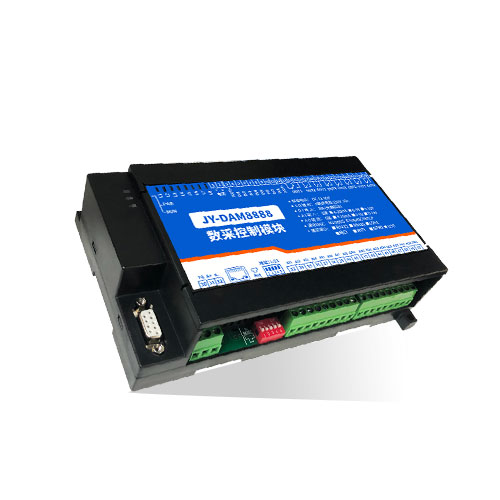

工業級繼電器控制板 8路繼電器控制(DO)8路模擬量采集(AI)8路開關量采集(DI)8路模擬量輸出(AO)，8路繼電器輸出;8路光耦輸入(5-24V) ;8路12位分辨率模擬量電壓輸入;8路模擬量輸出;支持RS232或隔離RS485通訊接口;標準Modbu...

聯網方式：RS232/RS485 功能說明：8DO+8DI+8AI+8AO 版本說明：標準版 協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件 二次開發：支持 安裝方式：35mm導軌或四角螺絲

一、產品特點

  • DC12-30V寬壓供電；
  • RS485通訊光電隔離，輸入光耦隔離，繼電器輸出觸點隔離；
  • 通訊接口支持RS232、RS485；
  • 支持標準Modbus RTU/TCP/ASCII協議
  • 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
  • 可以設置0-255個設備地址，通過軟件設置。

二、產品功能

  • 8路光耦輸入（5-24V）；
  • 8路繼電器輸出；
  • 8路12位分辨率模擬量電壓輸入；
  • 8路12位分辨率模擬量隔離輸出
  • 支持波特率：2400,4800,9600,19200,38400,115200（可以通過軟件修改，默認9600）；

三、版本說明

版本

定時功能

聯動模式

模擬量閾值

場景

普通版





智能自控版

●

●

●

●

  1. 普通版：
  • 設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

  • 定時控制----年月日時分秒自定義設置時間控制，可循環；
  • 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系；
  • 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動；
  • 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制；
  • 場景控制-----自定義完整的邏輯控制觸發條件；
  • 70組規則設定----多達70組規則條件設定，滿足各種邏輯要求。

四、主要參數

參數

說明

觸點容量

10A/30VDC 10A/250VAC

耐久性

10萬次

數據接口

RS485、RS232

額定電壓

DC 12-30V

電源指示

1路紅色LED指示（通電時常亮）

輸出指示

8路紅色LED指示

溫度范圍

工業級，-40℃～85℃

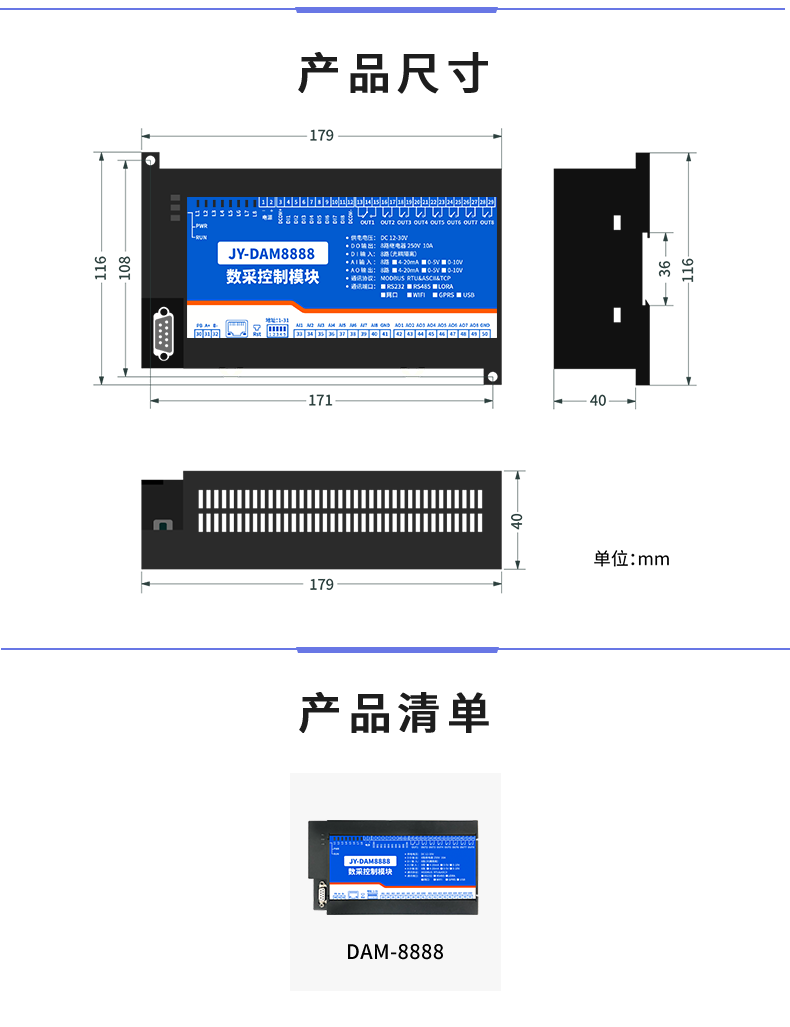

尺寸

180*100*48mm

重量

380g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400,115200

軟件支持

配套配置軟件、控制軟件；
支持各家組態軟件；
支持Labviewd等

五、接口說明

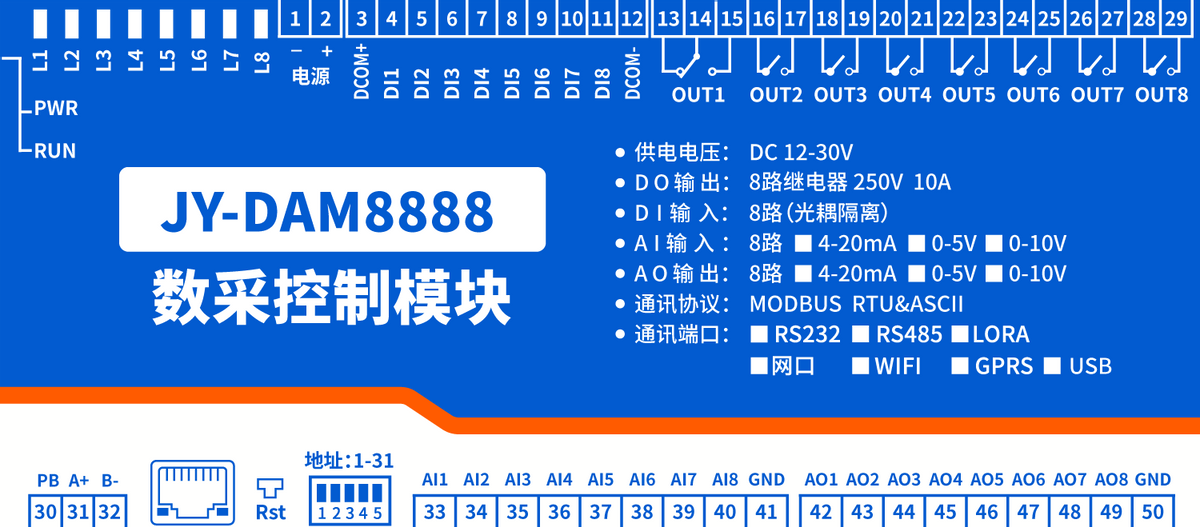

1、引腳說明

功能

序號

引腳

說明

供電DC12-30V

1

-

電源負極

2

+

電源正極

通訊

30

PB

485屏蔽線

31

A+

485 A+接線引腳

32

B-

485 B-接線引腳

A0（模擬量輸出）

42

A01

第一路模擬量輸出正極

43

A02

第二路模擬量輸出正極

44

A03

第三路模擬量輸出正極

45

AO4

第四路模擬量輸出正極

46

AO5

第五路模擬量輸出正極

47

AO6

第六路模擬量輸出正極

48

AO7

第七路模擬量輸出正極

49

AO8

第八路模擬量輸出正極

50

AO-

模擬量輸出負極（與1腳相通）

AI（模擬量輸入）

33

AI1

第一路模擬量輸入信號正

34

AI2

第二路模擬量輸入信號正

35

AI3

第三路模擬量輸入信號正

36

AI4

第四路模擬量輸入信號正

37

AI5

第五路模擬量輸入信號正

38

AI6

第六路模擬量輸入信號正

39

AI7

第七路模擬量輸入信號正

40

AI8

第八路模擬量輸入信號正

41

GND

模擬量輸入信號負

DI（開關量輸入）

3

DCOM+

開關量輸入信號正（共正）

4

DI1

第一路開關量輸入信號負

5

DI2

第二路開關量輸入信號負

6

DI3

第三路開關量輸入信號負

7

DI4

第四路開關量輸入信號負

8

DI5

第五路開關量輸入信號負

9

DI6

第六路開關量輸入信號負

10

DI7

第七路開關量輸入信號負

11

DI8

第八路開關量輸入信號負

12

DCOM-

（不接）

DO（繼電器輸出）

13

OUT1

第一路繼電器輸出常閉端

14

第一路繼電器輸出公共端

15

第一路繼電器輸出常開端

16

OUT2

第二路繼電器輸出公共端

17

第二路繼電器輸出常開端

18

OUT3

第三路繼電器輸出公共端

19

第三路繼電器輸出常開端

20

OUT4

第四路繼電器輸出公共端

21

第四路繼電器輸出常開端

22

OUT5

第五路繼電器輸出公共端

23

第五路繼電器輸出常開端

24

OUT6

第六路繼電器輸出公共端

25

第六路繼電器輸出常開端

26

OUT7

第七路繼電器輸出公共端

27

第七路繼電器輸出常開端

28

OUT8

第八路繼電器輸出公共端

29

第八路繼電器輸出常開端

六、通訊接線說明

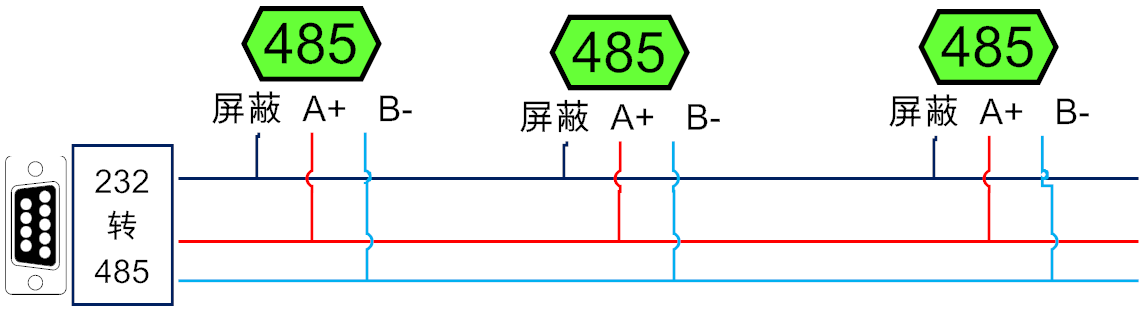

1、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

2、RS232接線

RS232接口為DB9頭接口，使用標準直通線連接。

七、輸入輸出接線

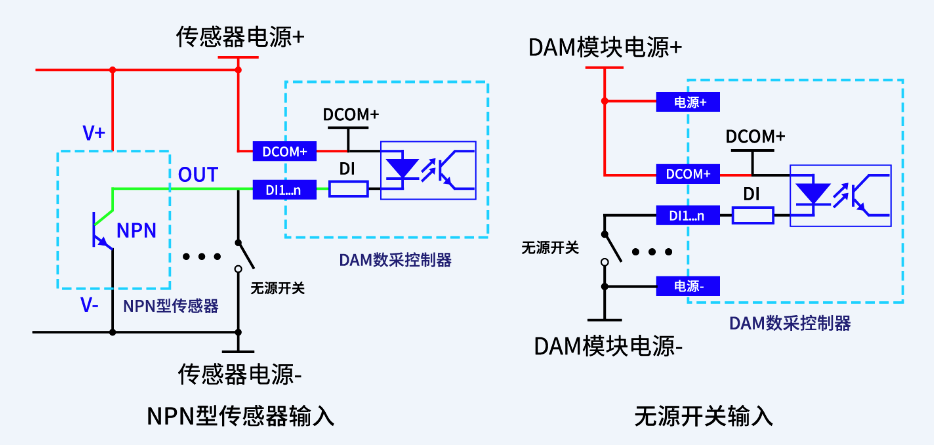

1、開關量接線示意圖

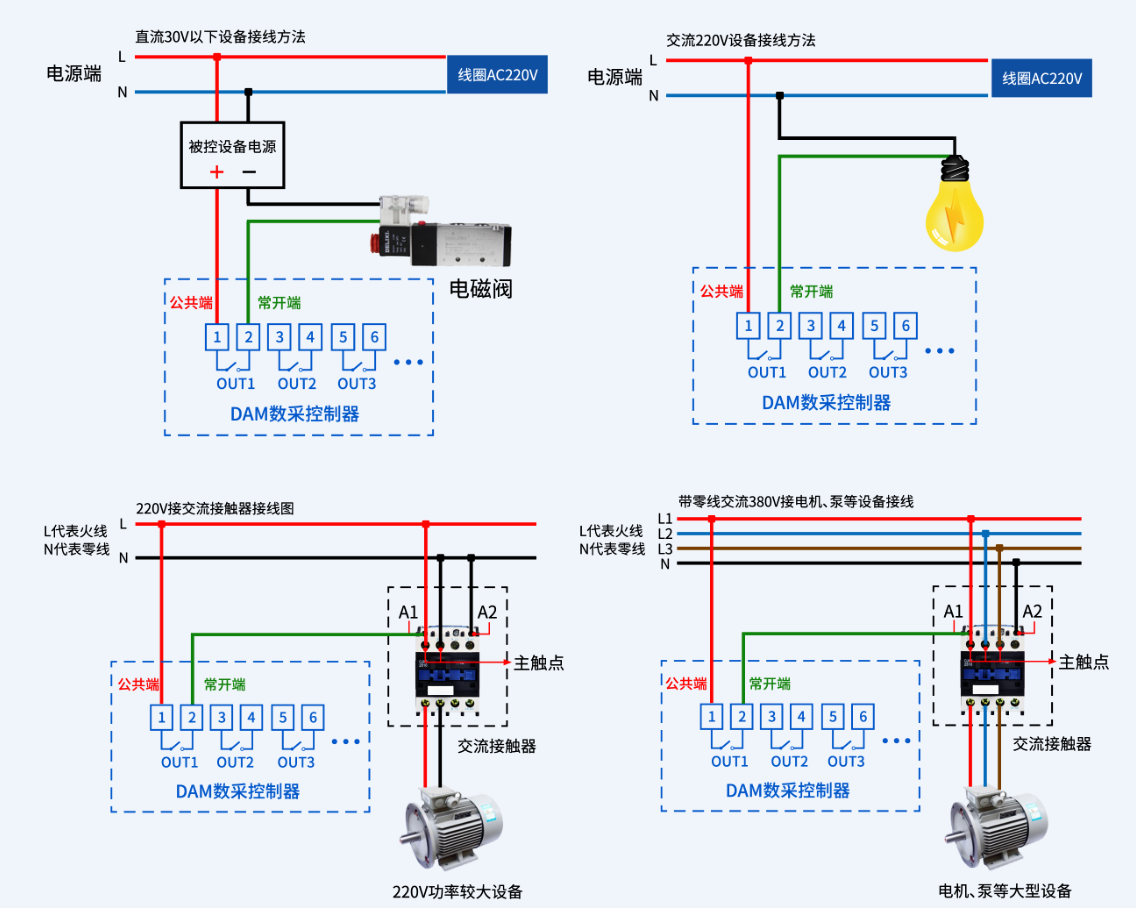

2、繼電器接線說明

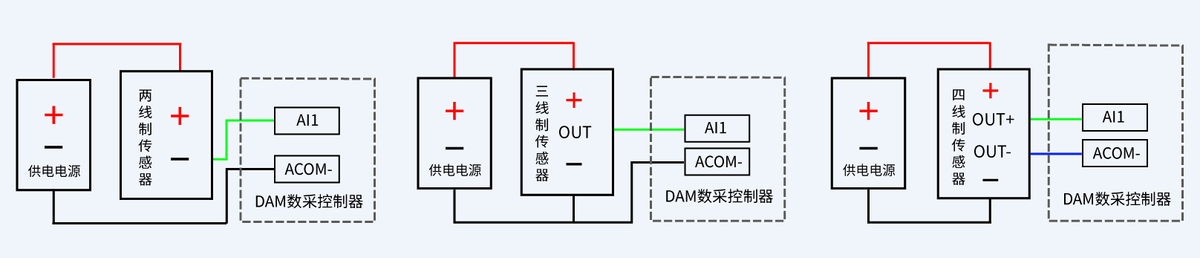

3、模擬量接線示意圖

下圖中的電源部分為傳感器供電，AI1-AI8接傳感器信號正，ACOM-為傳感器信號負，ACOM+不用。

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://www.luxeswinger.com/software/software/聚英翱翔DAM調試軟件使用教程.rar

2、軟件界面

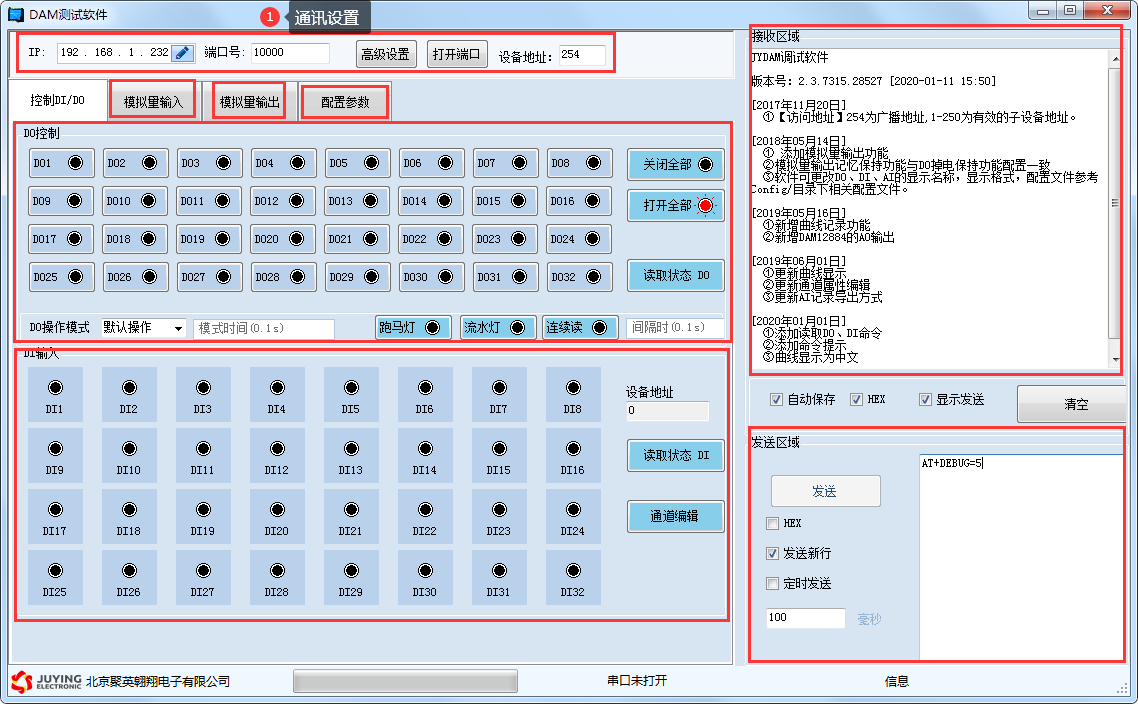

JYDAM調試軟件：

工具欄

說明

通訊設置

  • 串口/網絡通訊方式選擇；
  • 端口號/TCP地址選擇；
  • 設置AI/DI/DO讀取刷新時間。

DO控制

  • 操作DO通道；
  • 選擇DO模式；
  • 設置動作時間。

DI輸入

  • 查看DI輸入狀態；
  • 讀取DI狀態生成查詢指令；
  • 設置DI/DO通道名稱。

模擬量輸入

  • 顯示4-20ma/0-10v/0-5v實時數據/曲線；
  • 顯示PT100/K型熱電偶/DS18B20溫度數據/曲線；
  • 顯示實時采集時間；
  • 設置AI/溫度通道名稱；
  • 設置AI通道量程轉換及顯示單位；
  • 手動導出excel表格數據；
  • 手動保存數據曲線。

模擬量輸出

  • 設置AO輸出；
  • 生成AO多通道輸出指令。

配置參數

  • 顯示當前設備AI/DI/DO通道數量信息；
  • 設置波特率；
  • 設置偏移地址；
  • 設置工作模式；
  • 設置AI/DI/DO自動回傳；
  • 設置DO掉電記憶。

指令區域

  • 生成AI/DI/DO/AO/參數設置等指令。

調試區域

  • 用戶自定義發送指令測試。

3、通訊測試

  1. 選擇設備當前串口號（IP地址填寫IP）；
  2. 選擇默認波特率9600；
  3. 打開端口：
  4. 右側有接收指令，可控制繼電器即通訊成功。

4、模擬量數據輸入說明

  1. 選擇模擬量輸入；
  2. 下方可以直接查看數據大小和實時曲線。

5、模擬量數據輸出說明

  1. 選擇模擬量輸出；
  2. 選擇相應產品型號；
  3. 通道內輸入數值大?。?-20ma:400-2000/0-10v:100-1000），點設定既可輸出。

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

1.2、設備地址的讀取

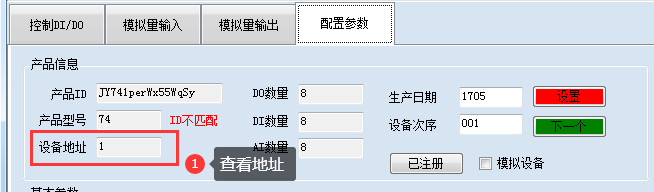

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

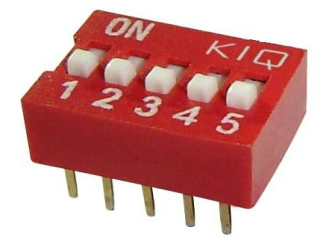

1.3、撥碼開關地址

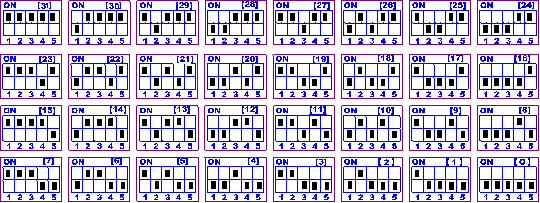

  1. 五個撥碼全都撥到“ON”位置時，為地址“31”；
  2. 五個撥碼全都撥到“OFF”位置時，為地址“0”；
  3. 最左邊1為二進制最低位。
  4. 地址表：

1.4、偏移地址的設定與讀取

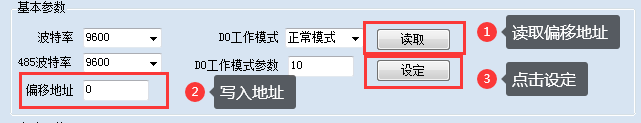

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

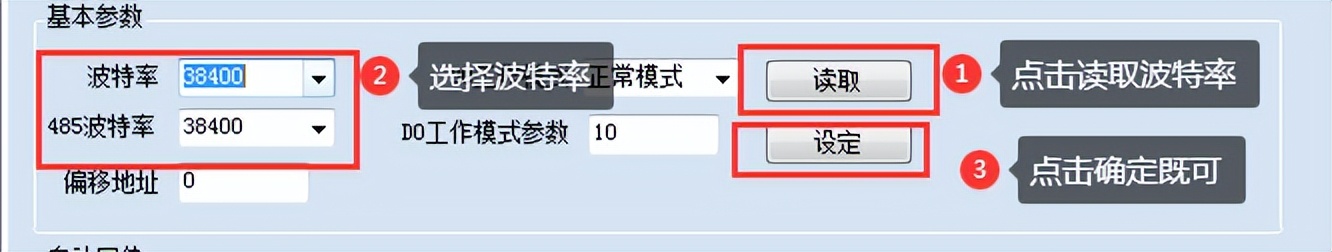

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

3、工作模式

①、普通版：

設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

開關量（DI）輸入和模擬量（AI）輸入與繼電器輸出（DO）的對應關系，需要使用DLC配置軟件進行配置。

DLC配置軟件下載地址：

http://www.luxeswinger.com/zlxz/danziliao/1101.html

4、閃開閃斷功能及設置

4.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；

4.2、閃斷閃開的設置

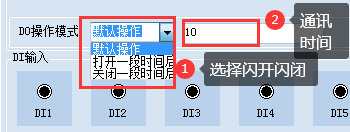

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正?？刂啤?/span>

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

線圈寄存器地址表：

寄存器名稱


寄存器地址

說明

線圈控制

線圈1

寫線圈

1號指令碼

0x0001

第一路繼電器輸出

線圈2

0x0002

第二路繼電器輸出

線圈3

0x0003

第三路繼電器輸出

線圈4

0x0004

第四路繼電器輸出

線圈5

0x0005

第五路繼電器輸出

線圈6

0x0006

第六路繼電器輸出

線圈7

0x0007

第七路繼電器輸出

線圈8

0x0008

第八路繼電器輸出

離散量輸入

輸入1

開關量

2號指令

1x0001

第一路輸入

輸入2

1x0002

第二路輸入

輸入3

1x0003

第三路輸入

輸入4

1x0004

第四路輸入

輸入5

1x0005

第五路輸入

輸入6

1x0006

第六路輸入

輸入7

1x0007

第七路輸入

輸入8

1x0008

第八路輸入

模擬量輸入

輸入1

模擬量

4號指令

3x0001

第一路輸入

輸入2

3x0002

第二路輸入

輸入3

3x0003

第三路輸入

輸入4

3x0004

第四路輸入

輸入5

3x0005

第五路輸入

輸入6

3x0006

第六路輸入

輸入7

3x0007

第七路輸入

輸入8

3x0008

第八路輸入

模擬量輸出

輸出1

模擬量

3號指令

保持寄存器

4x0401

第一路輸出

輸出2

4x0402

第二路輸出

輸出3

4x0403

第三路輸出

輸出4

4x0404

第四路輸出

輸出5

4x0405

第一路輸出

輸出6

4x0406

第二路輸出

輸出7

4x0407

第三路輸出

輸出8

4x0408

第四路輸出

配置參數

通信波特率

保持寄存器

4x1001

見下表波特率數值對應表，默認為0，支持0-5，該寄存器同時決定RS232和RS485的通信波特率

備用

4x1002

備用，用戶不可寫入任何值。

偏移地址

4x1003

設備地址=偏移地址+撥碼開關地址

工作模式

4x1004

用戶可以使用，存儲用戶數據

延遲時間

4x1005

用戶可以使用，存儲用戶數據

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

②：波特率數值對應表

數值

波特率

0

38400

1

2400

2

4800

3

9600

4

19200

5

38400

6

115200

3、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

情景

RTU格式（16進制發送）

查詢八路狀態

FE 01 00 00 00 08 29 C3

查詢指令返回信息

FE 01 01 00 61 9C

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

控制第五路開

FE 05 00 04 FF 00 D9 F4

控制第五路關

FE 05 00 04 00 00 98 04

控制第六路開

FE 05 00 05 FF 00 88 34

控制第六路關

FE 05 00 05 00 00 C9 C4

控制第七路開

FE 05 00 06 FF 00 78 34

控制第七路關

FE 05 00 06 00 00 39 C4

控制第八路開

FE 05 00 07 FF 00 29 F4

控制第八路關

FE 05 00 07 00 00 68 04

查詢八路光耦狀態

FE 02 00 00 00 08 6D C3

查詢返回信息

FE 02 01 00 91 9C

5、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例），任意一個字節變動，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

5.2、繼電器狀態

查詢8路繼電器

發送碼：FE 01 00 00 00 08 29 C3

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 08

查詢數量

要查詢的繼電器數量

29 C3

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

字段

含義

備注

FE

設備地址


01

01指令

返回指令：如果查詢錯誤，返回0x81

01

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

查詢的狀態

返回的繼電器狀態。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

。。。。。。。

Bit7:第十二個繼電器狀態

61 9C

CRC16

前6字節數據的CRC16校驗和

5.3、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 08 6D C3

字段

含義

備注

FE

設備地址


02

02指令

查詢離散量輸入（光耦輸入)狀態指令

00 00

起始地址

要查詢的第一個光耦的寄存器地址

00 08

查詢數量

要查詢的光耦狀態數量

6D C3

CRC16


光耦返回信息：

返回碼：FE 02 01 01 50 5C

字段

含義

備注

FE

設備地址


02

02指令

返回指令：如果查詢錯誤，返回0x82

01

字節數

返回狀態信息的所有字節數。1+(n-1)/8

01

查詢的狀態

返回的繼電器狀態。

Bit0:第一個光耦輸入狀態

Bit1:第二個光耦輸入狀態

。。。。。。。

Bit7:第八個光耦輸入狀態

50 5C

CRC16


5.4、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 00 00 08 E5 C3

字段

含義

備注

FE

設備地址


04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 08

查詢數量

要查詢的模擬量數量

E5 C3

CRC16


模擬返回信息：

返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

字段

含義

備注

FE

設備地址


04

04指令

返回指令：如果查詢錯誤，返回0x82

10

字節數

返回狀態信息的所有字節數

00 00

.......

查詢的AD字

0x0227，即十進制551，為查詢的模擬量AD字的值，實際值=返回值*0.001

71 2C

CRC16


5.5、單路模擬量輸出

模擬量數據與實際輸出值之間的關系為：實際值=輸出值*0.01

設置第一路模擬量輸出

FE 06 01 90 03 20 9D 3C

字段

含義

備注

FE

設備地址


06

06指令

模擬量輸出

01 90

地址

要設置第一路模擬量寄存器地址 400

03 20

數值

要設置的模擬量數值 0x0320 = 800

9D 3C

CRC16


模擬返回信息：

FE 06 1 90 03 20 9D3C

字段

含義

備注

FE

設備地址


06

06指令

模擬量輸出

01 90

地址

要設置第一路模擬量寄存器地址 400

03 20

數值

要設置的模擬量數值

9D 3C

CRC16


5.6、設置多路模擬量輸出

FE 10 01 90 00 08 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 C8 3A

字段

含義

備注

FE

設備地址


10

10指令

寫多路輸出寄存器指令

01 90

地址

輸出的第一路模擬量寄存器地址

00 08

輸出數量

模擬量輸出的數量

10

字節數

設置輸出字節數

00 00

......

00 00

模擬量輸出值

第1路模擬量輸出

......

第四路模擬量輸出

DE A1

CRC16

校驗位

模擬返回信息：

FE 10 01 90 00 08 D4 11

字段

含義

備注

FE

設備地址


10

10指令

寫多路輸出寄存器指令

01 90

地址

要查詢的第一路模擬量寄存器地址

00 08

輸出數量

模擬量輸出的數量

D4 11

CRC16


5.7、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址


10

10指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數量

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數。1+(n-1)/8

00 04或00 02

指令

00 04為閃開指令 00 02為閃閉命令

00 0A

間斷時間

00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）

41 6B

CRC16

校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10指令

返回指令：如果查詢錯誤，返回0x82

00 03

設備地址

查詢?cè)O(shè)備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

5.8、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1

全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91

其中FF為全開全關指令，為二進制轉換為16進制，2進制中1代表吸合，0代表斷開，11111111 1111為全開，00000000 0000為全斷，每8路為一個字節，起始為右側開始，如2,4,6,8，通道打開，其他關閉，則2,4,6,8為10101010 0000,16進制為AA ，指令為AA

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令：如果查詢錯誤，返回0x82

00 00

起始地址


00 08

控制數量

控制的繼電器數量

01

字節數

發送命令字節數

FF （或00 ）

全開全關命令

FF 全開命令 00全關命令

F1 D1 （或B1 91）

CRC16

校驗位

全開返回碼：FE 0F 00 00 00 08 40 02

全斷返回碼：FE 0F 00 00 00 08 40 02

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令：如果查詢錯誤，返回0x82

00 00

起始地址


00 08

數量

返回信息的繼電器數量

40 02

CRC16

校驗位

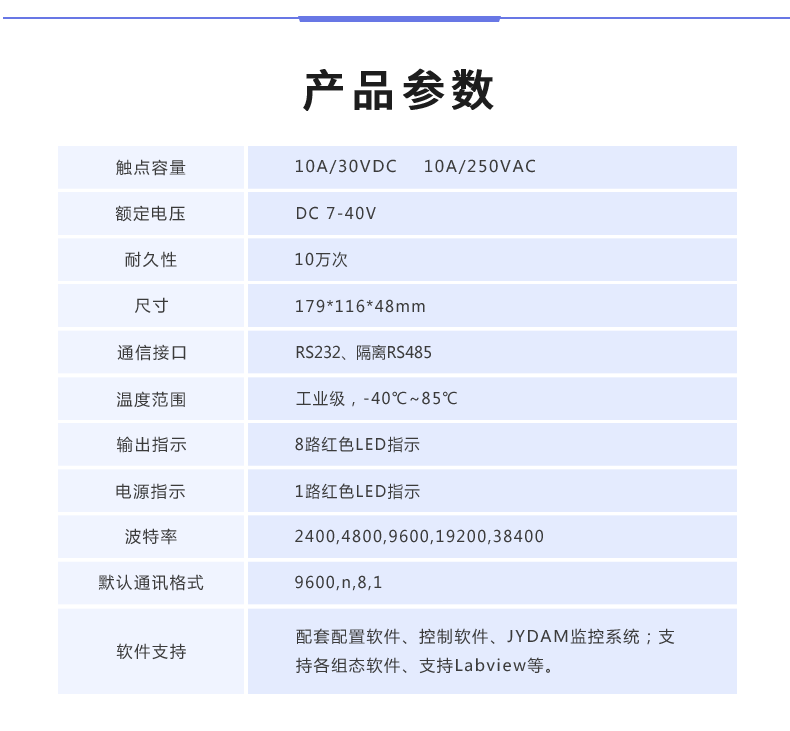

DAM-8888 工業級數采控制器產品參數
DAM-8888 工業級數采控制器產品尺寸


DAM8888 工業級數采控制器相關資料下載
DAM8888 工業級數采控制器說明書 DAM8888 工業級數采控制器說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
在線購買
批量采購/定制產品

銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱：[email protected]

技術咨詢

在線咨詢： 點擊咨詢

聯系郵箱：[email protected]

暫時沒有本產品的使用視頻
常見問題
Copyright ? 2007-2025 北京聚英翱翔電子有限公司 版權所有京ICP備08002618號-1 網站地圖
聯系銷售
銷售王經理微信 銷售王經理
微信公眾號 微信公眾號
服務熱線
400-6688-400
