DAM以太網模塊系列

　　1、以太網模塊分為單以太網口和網口+WIFI兩種;

　　2、單以太網口采用單獨的配置軟件對設備進行參數及工作模式的設置，采用網線方式進行通訊;

　　3、網口+WIFI設備通過WEB界面對設備參數進行配置，網線和無線均可進行通訊，默認是內置天線，需要外置天線的請聯系客服補差價;

　　4、產品提供控制協議說明書、查詢控制指令(說明書內)、配套軟件、以太網測試源碼、安卓版app軟件;

　　5、DAM系列設備均可與PLC、組態軟件、組態屏等進行通信。

　　注：所有設備型號均以DAM開頭，型號中AI指模擬量信號，DI指開關量信號，DO指繼電器輸出，DA指模擬量輸出，PT指PT100傳感器。

　　產品提供以下資料：

　　1、標準modbus通訊協議說明書

　　2、提供設備控制查詢指令說明

　　3、提供以太網測試源碼

　　4、提供以太網配置軟件，可設置設備的IP地址與工作模式如:TCP/UDP等;

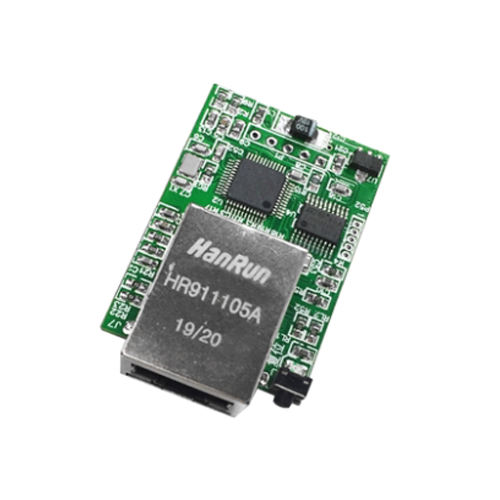

　　TTL串口轉以太網是用來將TCP網絡數據包或UDP數據包與TTL接口數據實現透明傳輸的設備，模塊體積小巧，功耗低，搭載ARM處理器，速度快，穩定性高。

　　這是一款多功能型嵌入式以太網串口數據轉換模塊, 它內部集成了 TCP/IP 協議棧, 用戶利用它可以輕松完成嵌入式設備的網絡功能, 節省人力物力和開發時間, 使產品更快的投入市場, 增強競爭力。

　　模塊集成 10/100M 自適應以太網接口, 串口通信最高波特率高達 256Kbps, 具有TCP Client, UDP工作模式, 通過軟件輕松配置。

　　◆ 10/100M 自適應以太網接口;

　　◆ 支持 AUTO MDI/MDIX，可使用交叉網線或平行網線連接;

　　◆ 波特率在 115.2kbps以上并且可以設置;

　　◆ 工作方式可選擇TCP Server,TCP Client, UDP工作模式;

　　◆ 支持虛擬串口工作模式;

　　◆ 工作端口，目標 IP地址和端口均可輕松設定;

　　◆ 提供配置軟件;

　　◆ UDP方式下禁止了包廣播，比同類產品抗干擾能力強;

　　◆ 在高速發包的情況下，發熱仍然比較輕微?！　?/p>

　　引腳說明

　　使用我公司的“以太網配置軟件”，通過設備參數及設備的工作模式進行通訊。

　　具體配置方法參見“以太網轉串口配置軟件使用說明”文檔。

　　默認設備IP為192.168.1.232

　　1、系統框圖

　　JY-TCPTTL-606是連接串口設備到網絡的橋梁，借助此模塊，用戶可以輕松實現設備聯網管理和控制功能，應用框圖如下。

　　注：為了安全性考慮，在默認情況下，模塊只接受從設定的目標機器的IP和設定的目標機器端口發送過來的數據，并且模塊只往設定的目標位置發送數據。

　　您可以很容易的即時控制模塊的設置進行修改發送目標(后面有介紹)，也可以定制特殊功能產品，如不驗證來源IP，以接受多個IP發送的數據，實現多對一。

　　2、 TCP Client 模式

　　在TCP client模式下，模塊上電后根據自己的設置主動去連接到TCP server服務器端，然后建立一個長連接，之后的數據進行透明傳輸。此模式下，TCP server的IP需要對模塊可見，可見的意思是通過模塊所在的IP可以直接PING通服務器IP，服務器端可以是互聯網的固定IP，也可以是和模塊同一個局域網的內網IP。

　　3、 UDP 模式

　　在UDP模式下，模塊上電后監聽設置的端口，不主動建立連接，當有數據從通過傳過來時，轉發到串口，當串口收到數據時，通過網絡發送到模塊設置的IP和端口。

　　應用場景

　　1、COM口到網絡模式

　　此為最常用工作模式，模塊一頭接COM口，另一頭接網絡，實現網絡和COM之間的轉換，此模式下，計算機需要編寫網絡應用程序，基于socket發送和接收數據。

　　使用者需要掌握網絡編程知識。

　　2、虛擬串口模式

　　虛擬串口模式下，用戶不需要對原來的系統做任何更改，只需要在計算機上安裝VSPM軟件，做好相應設置即可，設置完成后，遠端的設備就和直接接在計算機上一樣。

　　不用修改原來的應用程序，應用程序依然像操作串口一樣操作遠端的設備。

　　3、服務器采集模式

　　服務器數據采集控制模式，是最常用的應用模式之一，串口服務器分布在網絡不同的位置，通過網絡將數據統一傳輸到服務器，并接收服務器的數據，這是物聯網最基本模型之一。
