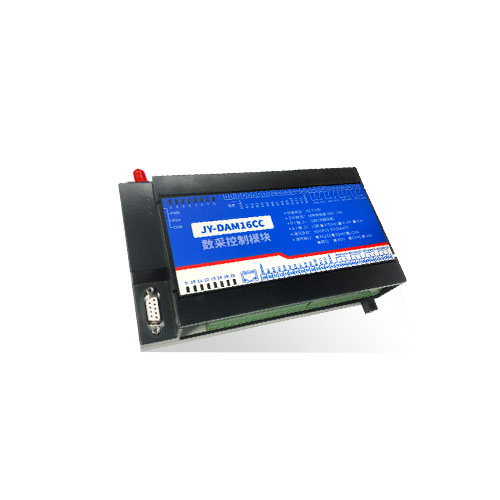

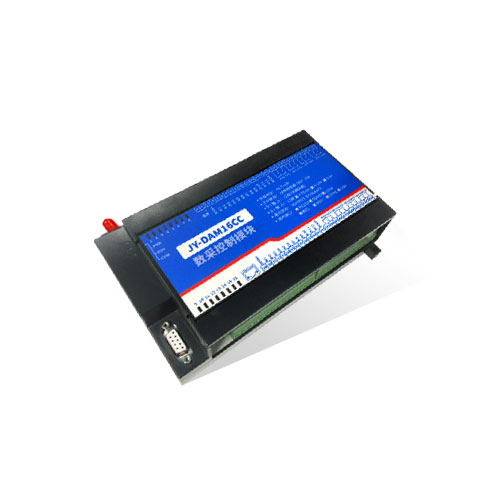

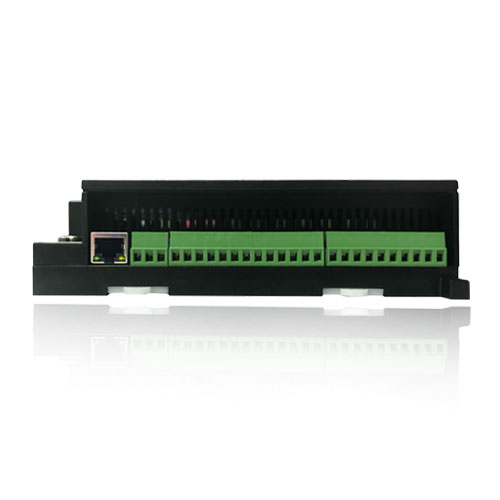

DAM16CC 工業級網絡數采控制器

智能聯動 | 支持MQTT | 二次開發

工業級網絡控制模塊 16路繼電器輸出(DO)12路開關量采集(DI)12路模擬量采集(AI)DAM16CC,16路繼電器控制輸出,觸點隔離;12路開關量輸入;12路模擬量輸入;支持單網口、單WIFI、網口+WIFl三種分類;支持TCP/UDP工作方式;提供安...

聯網方式:RS232/RS485/網口/WiFi 功能說明:16DO+12AI+12DI 版本說明:標準版 協議:Modbus TCP/RTU/ASCII 軟件說明:免費測試/應用軟件 二次開發:支持 安裝方式:35mm導軌或四角螺絲

一、產品特點

  • DC7-40V;
  • 繼電器輸出觸點隔離;
  • 通訊接口支持RJ45以太網口;
  • 通信波特率:2400,4800,9600,19200,38400(可以通過軟件修改,默認9600);
  • 通信協議:支持標準modbus RTU協議;
  • 具有閃開、閃斷功能,可以在指令里邊帶參數、操作繼電器開一段時間自動關閉;
  • 具有頻閃功能,可以控制器繼電器周期性開關。

二、產品功能

  • 十六路繼電器控制;
  • 十二路光耦隔離輸入,可以接無源觸點和DC5-24V電壓;
  • 默認十二路4-20mA電流信號輸入。

三、產品選型

型號

modbus

RS232

RS485

USB

RJ45

繼電器

光耦輸入

模擬輸入

DAM16CC-NET




16

12

12

四、主要參數

參數

說明

觸點容量

10A/30VDC 10A/250VAC

耐久性

10萬次

數據接口

RJ45

額定電壓

DC 7-40V

電源指示

1路紅色LED指示

輸出指示

16路紅色LED指示

溫度范圍

工業級,-40℃~85℃

尺寸

180*94*41mm

重量

330g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

軟件支持

配套配置軟件、控制軟件;
支持各家組態軟件;
支持Labviewd等

五、輸入輸出接線

1、通訊接線說明

2、無源輸入接線示意圖

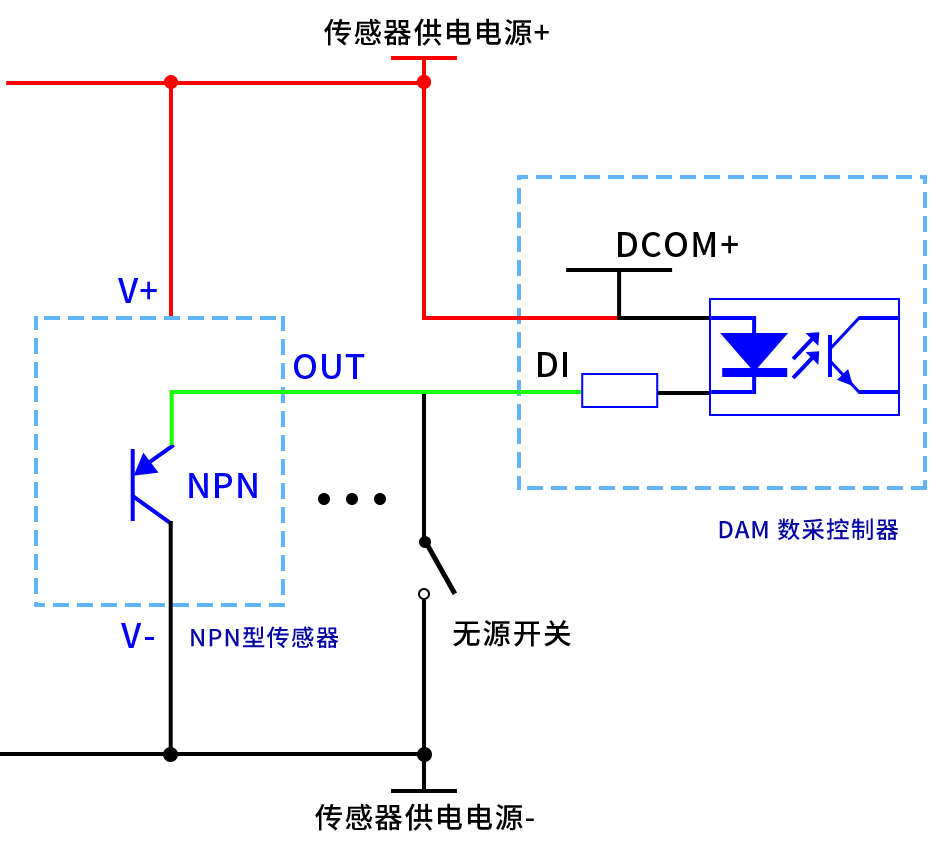

3、有源輸入接線示意圖

4、模擬量接線示意圖

下圖中采集卡中的AD接口指AI_1-AI_12,GND指COM-。

設備采集到的AI數據與實際輸入值之間的關系:

實際值=返回值*0.001

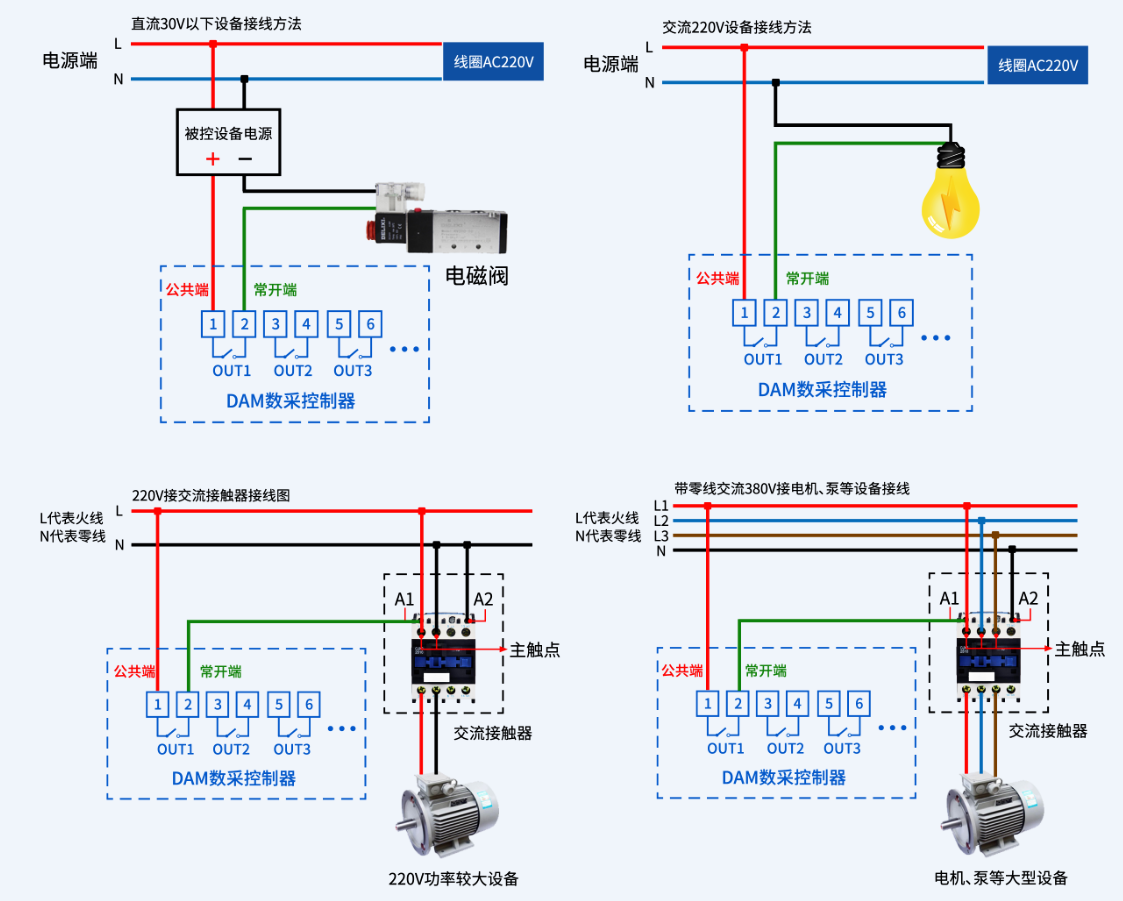

5、控制輸出接線

六、配置軟件使用說明

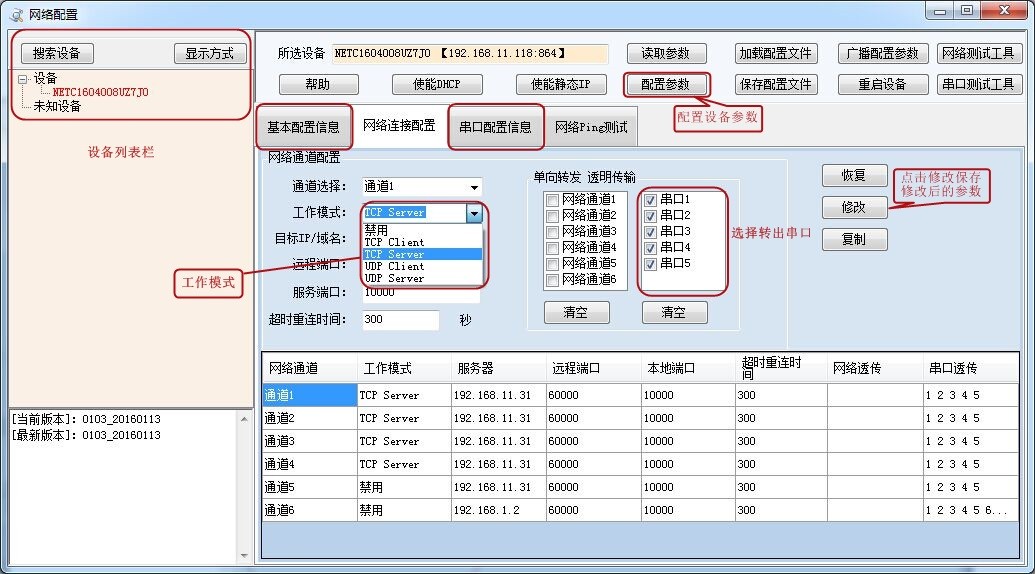

使用“以太網配置軟件”(相關下載內下載),配置設備的設備地址及設備的網絡通信模式。

詳細配置方法參見“以太網配置軟件使用說明”文檔。

軟件下載地址:http://www.luxeswinger.com/software/jynet/以太網轉串口配置軟件.rar

設備參數配置完畢,通過建立虛擬串口或網絡調試助手進行測試。

七、閃開閃斷功能及設置

1、閃開閃斷功能介紹

手動模式:對繼電器每操作一次,繼電器則翻轉一次(閉合時斷開,斷開時閉合);

閃開模式:對繼電器每操作一次,繼電器則閉合1秒(實際時間【單位秒】=設置數字*0.1)后自行斷開;

閃斷模式:對繼電器每操作一次,繼電器則斷開1.秒(時間可調)后自行閉合;

2、閃斷閃開的設置

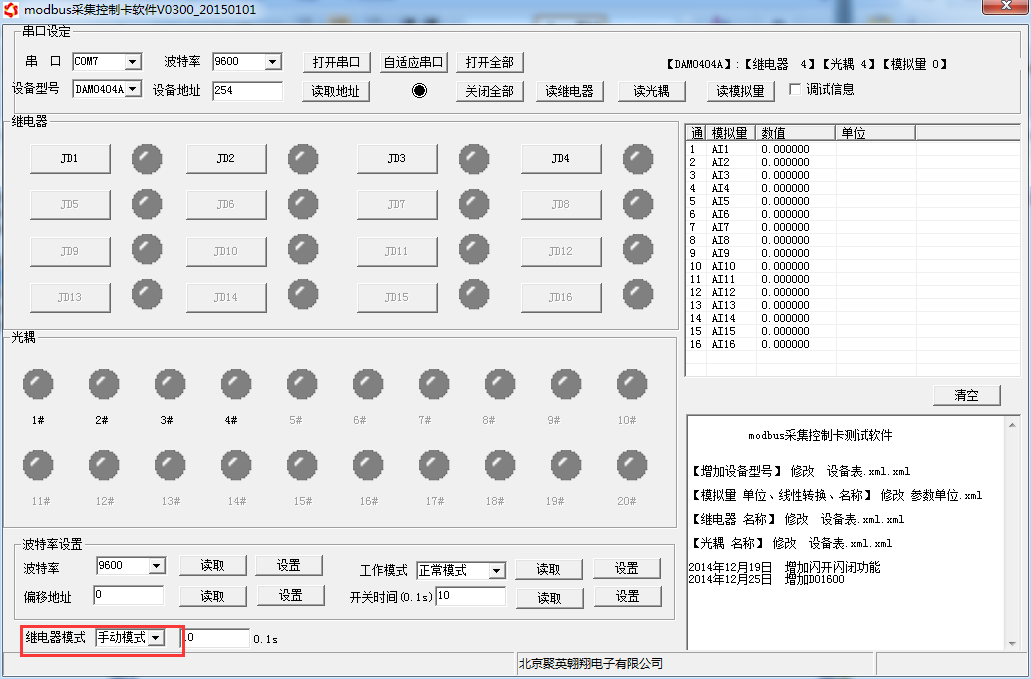

閃開閃斷模式不能寫入設備內部,可以通過發送指令實現,聚英組態軟件上即可實現此功能。

注:閃斷閃開模式不能寫入設備芯片內,軟件上選擇閃斷閃開模式后,所有通道都為閃斷閃開模式下,可通過發送單個通道的閃斷閃開指令來進行單個通道的控制,不影響其他通道的正??刂啤?/span>

八、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考:http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式。

2、Modbus寄存器說明

本控制卡主要為線圈寄存器,主要支持以下指令碼:1、5、15

指令碼

含義

1

讀線圈寄存器

5

寫單個線圈

15

寫多個線圈寄存器

線圈寄存器地址表:

寄存器名稱


寄存器地址

說明

線圈控制

線圈1

寫線圈

1號指令碼

0x0001

第一路繼電器輸出

線圈2

0x0002

第二路繼電器輸出

線圈3

0x0003

第三路繼電器輸出

線圈4

0x0004

第四路繼電器輸出

線圈5

0x0005

第五路繼電器輸出

線圈6

0x0006

第六路繼電器輸出

線圈7

0x0007

第七路繼電器輸出

線圈8

0x0008

第八路繼電器輸出

線圈9

0x0009

第九路繼電器輸出

線圈10

0x0010

第十路繼電器輸出

線圈11

0x0011

第十一路繼電器輸出

線圈12

0x0012

第十二路繼電器輸出

線圈13

0x0013

第十三路繼電器輸出

線圈14

0x0014

第十四路繼電器輸出

線圈15

0x0014

第十五路繼電器輸出

線圈16

0x0015

第十六路繼電器輸出

離散量輸入

輸入1

開關量

2號指令

1x0001

第一路輸入

輸入2

1x0002

第二路輸入

輸入3

1x0003

第三路輸入

輸入4

1x0004

第四路輸入

輸入5

1x0005

第五路輸入

輸入6

1x0006

第六路輸入

輸入7

1x0007

第七路輸入

輸入8

1x0008

第八路輸入

輸入9

1x0009

第九路輸入

輸入10

1x0010

第十路輸入

輸入11

1x0011

第十一路輸入

輸入12

1x0012

第十二路輸入

模擬量輸入

輸入1

模擬量

4號指令

3x0001

第一路輸入

輸入2

3x0002

第二路輸入

輸入3

3x0003

第三路輸入

輸入4

3x0004

第四路輸入

輸入5

3x0005

第五路輸入

輸入6

3x0006

第六路輸入

輸入7

3x0007

第七路輸入

輸入8

3x0008

第八路輸入

輸入9

3x0009

第九路輸入

輸入10

3x0010

第十路輸入

輸入11

3x0011

第十一路輸入

輸入12

3x0012

第十二路輸入

配置參數

通信波特率

保持寄存器

41001

見下表波特率數值對應表,默認為0,支持0-5,該寄存器同時決定RS232和RS485的通信波特率

備用

41002

備用,用戶不可寫入任何值。

偏移地址

41003

設備地址=偏移地址+撥碼開關地址

工作模式

41004

用戶可以使用,存儲用戶數據

延遲時間

41005

用戶可以使用,存儲用戶數據

注:

①:Modbus設備指令支持下列Modbus地址:

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式,第一個字符決定寄存器類型,其余4個字符代表地址。地址1從0開始,如00001對應0000。

②:波特率數值對應表

數值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

③:繼電器狀態,通過30002地址可以查詢,也可以通過00001---00002地址來查詢,但控制只能使用00001---00002地址。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下:

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

繼電器位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理:光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則,真實地址為去掉最高位,然后減一。

3、指令生成說明

應用舉例及其說明:本機地址除了撥碼開關地址之外,還有默認的254為廣播地址。當總線上只有一個設備時,無需關心撥碼開關地址,直接使用254地址即可,當總線上有多個設備時通過撥碼開關選擇為不同地址,發送控制指令時通過地址區別。

注意:RS485總線可以掛載多個設備。

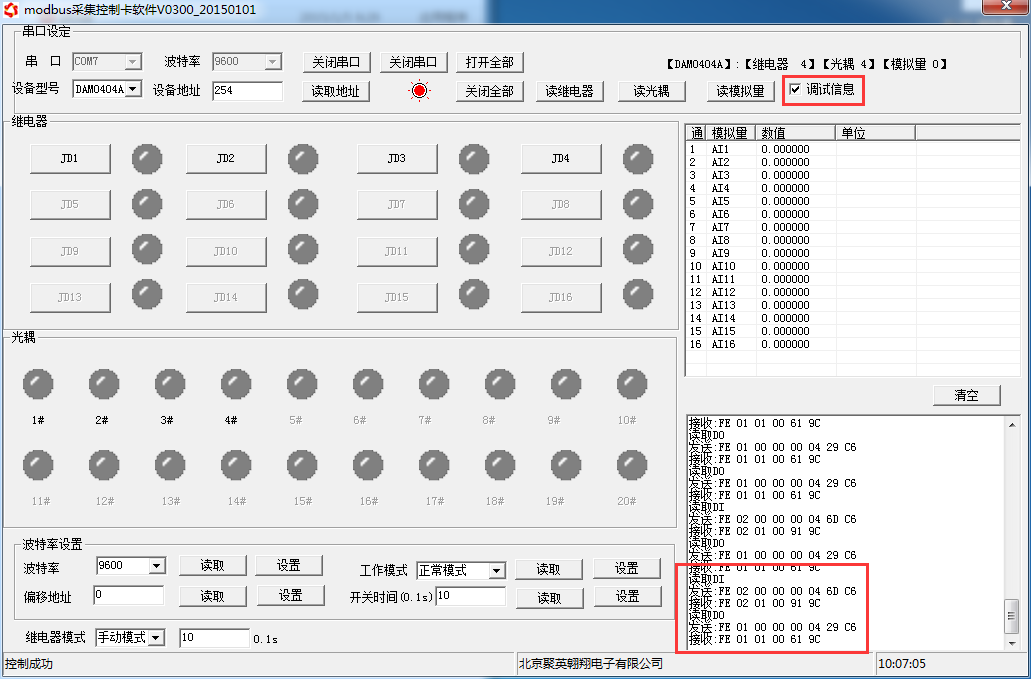

指令可通過“聚英翱翔DAM調試軟件”,的調試信息來獲取。

指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。

4、指令列表

情景

RTU格式(16進制發送)

查詢十六路狀態

FE 01 00 00 00 10 29 C9

查詢指令返回信息

FE 01 01 00 61 9C

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

控制第五路開

FE 05 00 04 FF 00 D9 F4

控制第五路關

FE 05 00 04 00 00 98 04

控制第六路開

FE 05 00 05 FF 00 88 34

控制第六路關

FE 05 00 05 00 00 C9 C4

控制第七路開

FE 05 00 06 FF 00 78 34

控制第七路關

FE 05 00 06 00 00 39 C4

控制第八路開

FE 05 00 07 FF 00 29 F4

控制第八路關

FE 05 00 07 00 00 68 04

控制第九路開

FE 05 00 08 FF 00 19 F7

控制第九路關

FE 05 00 08 00 00 58 07

控制第十路開

FE 05 00 09 FF 00 48 37

控制第十路關

FE 05 00 09 00 00 09 C7

控制第十一路開

FE 05 00 0A FF 00 B8 37

控制第十一路關

FE 05 00 0A 00 00 F9 C7

控制第十二路開

FE 05 00 0B FF 00 E9 F7

控制第十二路關

FE 05 00 0B 00 00 A8 07

控制第十三路開

FE 05 00 0C FF 00 58 36

控制第十三路關

FE 05 00 0C 00 00 19 C6

控制第十四路開

FE 05 00 0D FF 00 09 F6

控制第十四路關

FE 05 00 0D 00 00 48 06

控制第十五路開

FE 05 00 0E FF 00 F9 F6

控制第十五路關

FE 05 00 0E 00 00 B8 06

控制第十六路開

FE 05 00 0F FF 00 A8 36

控制第十六路關

FE 05 00 0F 00 00 E9 C6

5、指令詳解

5.1、繼電器狀態

控制1路繼電器(以第一路開為例,其他通道參照本例)

發送碼:FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息:

返回碼:FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

5.2、繼電器查詢

查詢16路繼電器

發送碼:FE 01 00 00 00 10 29 C9

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 10

查詢數量

要查詢的繼電器數量

29 C9

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息:

返回碼:FE 01 01 00 61 9C

字段

含義

備注

FE

設備地址


01

01指令

返回指令:如果查詢錯誤,返回0x81

01

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

查詢的狀態

返回的繼電器狀態。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

。。。。。。。

Bit7:第八個繼電器狀態

61 9C

CRC16

前6字節數據的CRC16校驗和

5.3、光耦輸入

查詢光耦

發送碼:FE 02 00 00 00 0C 6C 00

字段

含義

備注

FE

設備地址


02

02指令

查詢離散量輸入(光耦輸入)狀態指令

00 00

起始地址

要查詢的第一個光耦的寄存器地址

00 0C

查詢數量

要查詢的光耦狀態數量

6C 00

CRC16


光耦返回信息:

返回碼:FE 02 02 00 00 01 6C 6C

字段

含義

備注

FE

設備地址


02

02指令

返回指令:如果查詢錯誤,返回0x82

02

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

00

01

查詢的狀態

返回的繼電器狀態。

Bit0:第一個光耦輸入狀態

Bit1:第二個光耦輸入狀態

。。。。。。。

Bi24:第二十四個光耦輸入狀態

6C 6C

CRC16


5.4、模擬量查詢

查詢模擬量AD字

發送碼:FE 04 00 00 00 0C E4 00

字段

含義

備注

FE

設備地址


04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的模擬量寄存器地址

00 0C

查詢數量

要查詢的模擬量數量

E4 00

CRC16


模擬返回信息:

返回碼:FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段

含義

備注

FE

設備地址


04

04指令

返回指令:如果查詢錯誤,返回0x82

18

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00 00…………00 00

查詢的AD字

0x00 00,即十進制0,為查詢的模擬量AD字的值

81 60

CRC16

校驗位

5.5、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址


10

10指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數量

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數。1+(n-1)/8

00 04或00 02

指令

00 04為閃開指令 00 02為閃閉命令

00 0A

間斷時間

00 0A為十六進制換為十進制則為10間隔時間為(0.1秒*10)

00 D8

CRC16

校驗方式

返回碼:FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10指令

返回指令:如果查詢錯誤,返回0x82

00 03

設備地址

查詢設備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

5.6、全開全關指令

全開全關指令解析

可同時控制指定的多路通道的閉合和斷開,將下列指令中的全開全關命令更改即可。

更改方法:將2進制轉換成16進制即可,其中2進制中1代表閉合,0代表斷開,全開2進制為1111111111,其他多路通道以此類推。

全開發送碼:FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼:FE 0F 00 00 00 10 02 00 00 A7 D4

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令:如果查詢錯誤,返回0x82

00 00

起始地址


00 10

控制數量

控制的繼電器數量

02

字節數

發送命令字節數

FF FF (或00 00)

全開全關命令

FF FF全開命令 00 00全關命令

A1 7C (或A0 CC

CRC16

校驗位

全斷全開返回碼:FE 0F 00 00 00 10 40 08

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令:如果查詢錯誤,返回0x82

00 00

起始地址


00 10

數量

返回信息的繼電器數量

C1 C3

CRC16

校驗位

九、聚英組態軟件使用

1、軟件下載

軟件名稱:聚英組態軟件

軟件下載鏈接地址:http://pan.baidu.com/s/1ntPZK4h

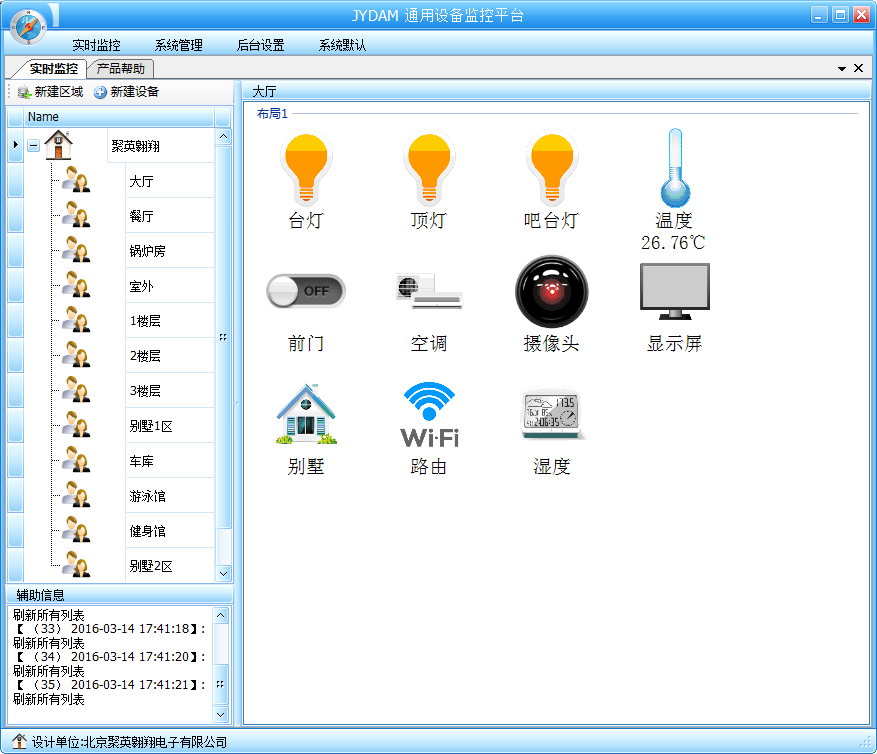

2、軟件界面

本軟件適用與我公司的DAM系列設備連接使用,支持串口、WiFi等通訊方式。軟件更加人性化,能夠自主的添加、刪除、修改。有清晰的框架結構,便于管理,可實時顯示設備狀態及采集的數據,可查詢歷史操作導出歷史數據excel表格

人員管理結構包含:系統管理員、管理員、操作員、監視員。

設備管理結構包含:區域、設備組、設備。

軟件功能:

  1. 軟件登陸
  2. 添加區域
  3. 添加設備(設備組命名)
  4. 操作設備
  5. 定時功能
  6. 查看歷史數據及數據導出
  7. 數據備份及還原
  8. 系統設定

軟件操作

由于聚英組態軟件實現的功能較多,具體操作方法參考閱讀:聚英組態軟件使用說明.pdf

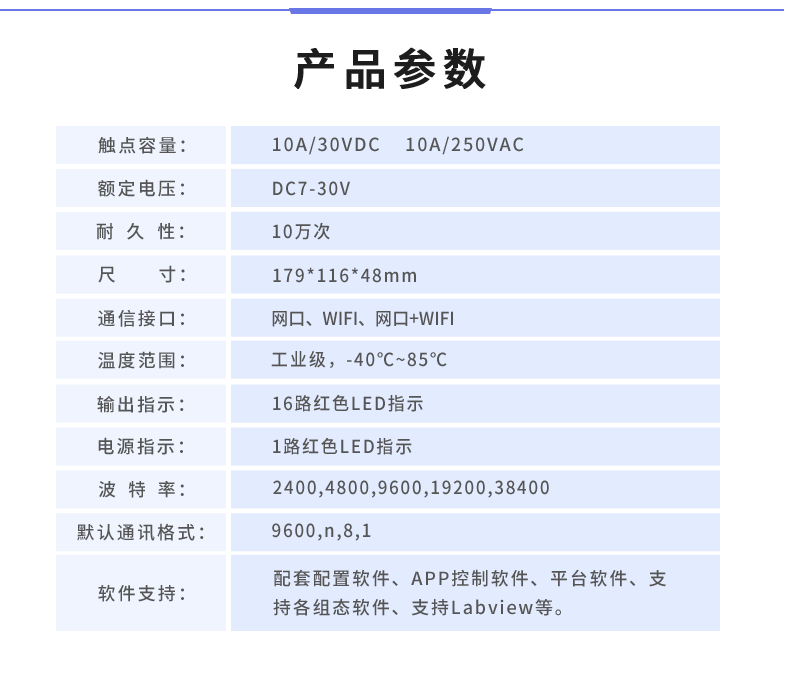

DAM-16CC 工業級網絡數采控制器產品參數

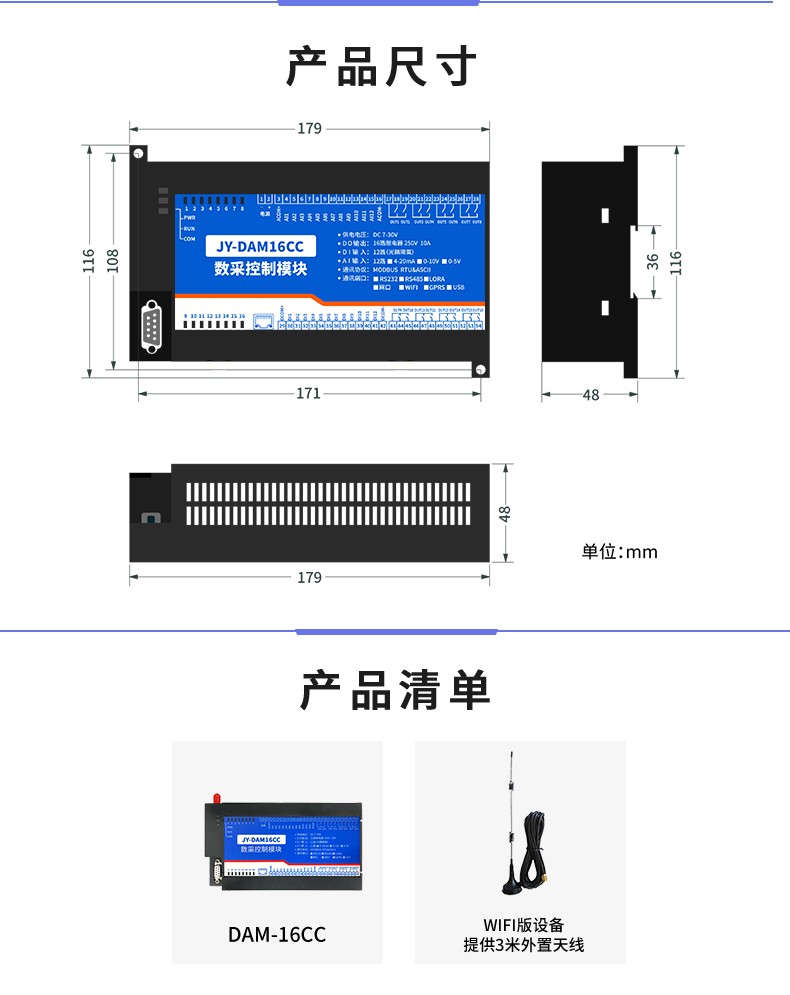

DAM-16CC 工業級網絡數采控制器產品尺寸



DAM16CC 工業級網絡數采控制器相關資料下載
DAM16CC 工業級網絡數采控制器說明書 DAM16CC 工業級網絡數采控制器說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
