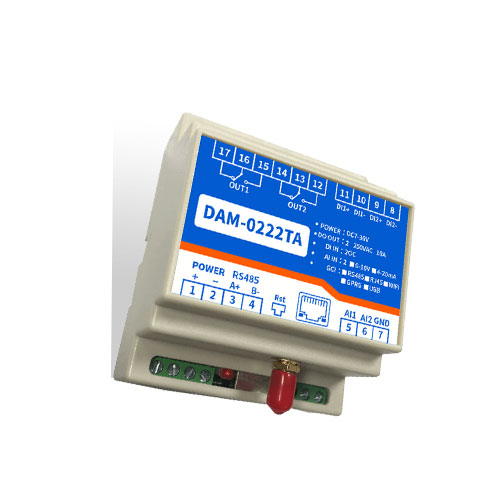

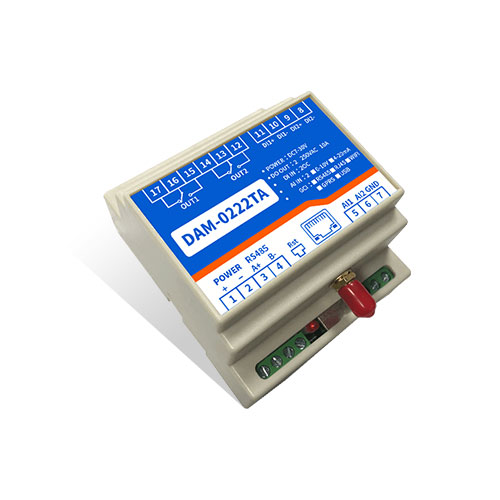

一、產品特點

• DC7-30V寬壓供電；
• 輸入光耦隔離，繼電器輸出觸點隔離；
• 通訊接口支持RJ45以太網口；
• 支持標準modbus協議，同時支持RTU/TCP格式；
• 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
• 具有頻閃功能，可以控制器繼電器周期性開關；

二、產品功能

• 2路光耦輸入（DC3.3-24V）；
• 2路繼電器輸出；
• 2路12位分辨率模擬量電壓輸入；
• 支持波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）；
• 設備默認IP為192.168.1.232，端口號10000.

智能自控版功能：

• 定時控制----年月日時分秒自定義設置時間控制，可循環；
• 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系；
• 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動；
• 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制；
• 場景控制-----自定義完整的邏輯控制觸發條件；
• 70組規則設定----多達70組規則條件設定，滿足各種邏輯要求。

三、版本說明

1. 普通版：

• 設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

• 定時控制----年月日時分秒自定義設置時間控制，可循環；
• 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系；
• 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動；
• 模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制；
• 場景控制-----自定義完整的邏輯控制觸發條件；
• 70組規則設定----多達70組規則條件設定，滿足各種邏輯要求。

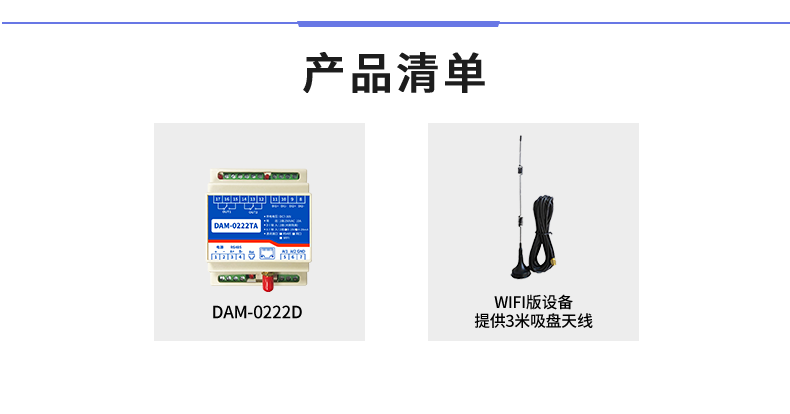

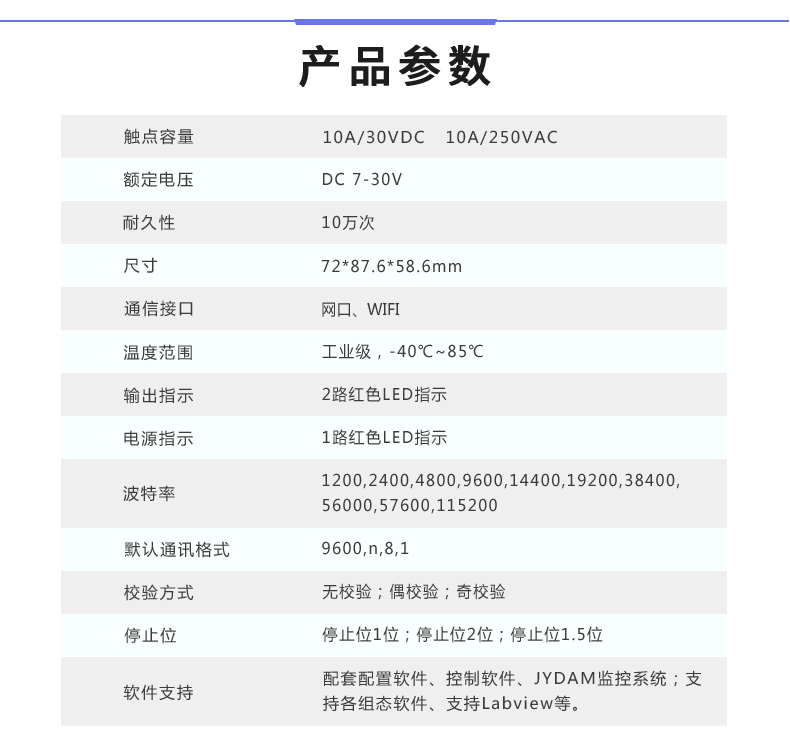

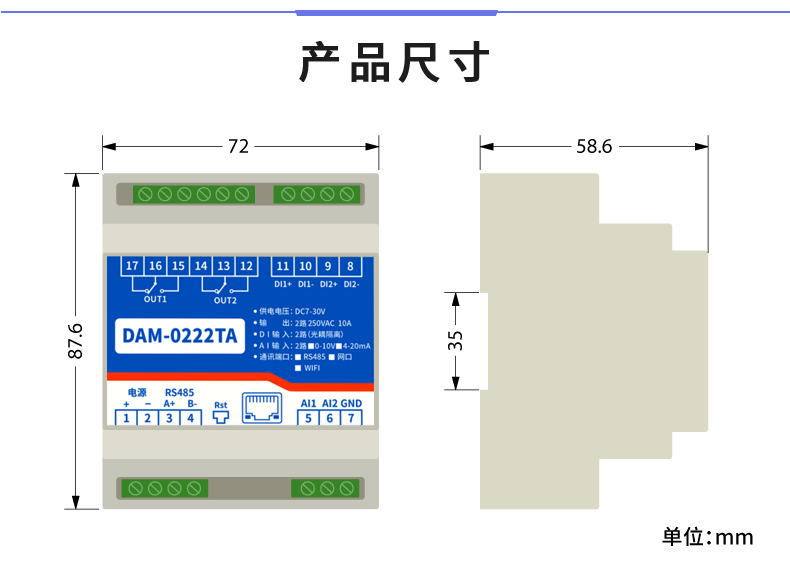

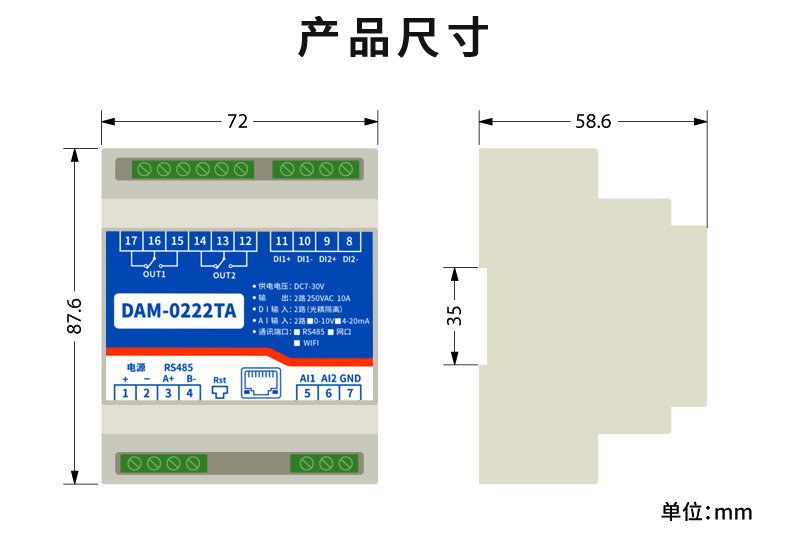

四、主要參數

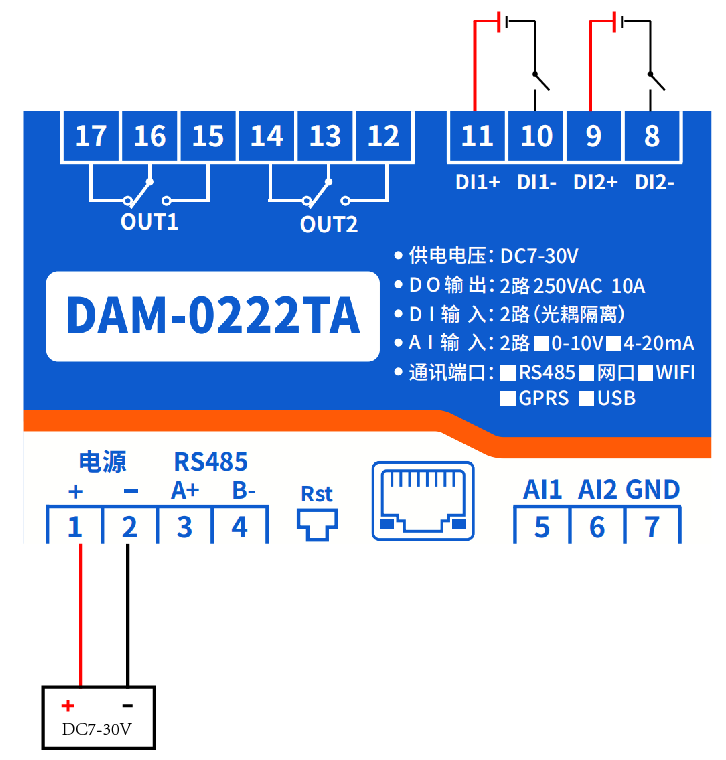

五、接口說明

六、通訊說明

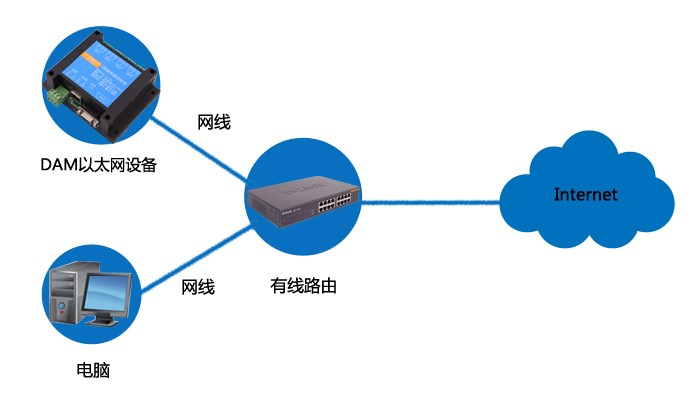

1、默認IP

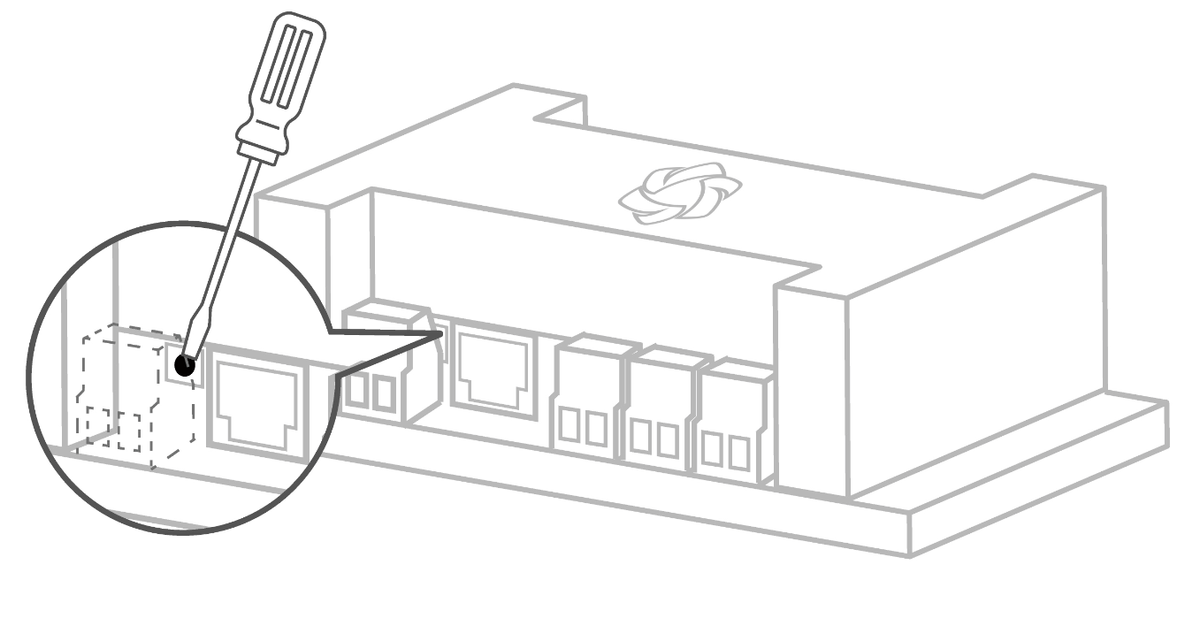

2、復位鍵

七、快速使用說明

1. 設備供電；

1. 連接網線；

1. 在電腦端通過軟件配置參數；

打開以太網配置軟件連接設備配置參數

1. 登錄軟件注冊個人賬號添加設備。

八、輸入輸出接線

1、有源開關量接線示意圖

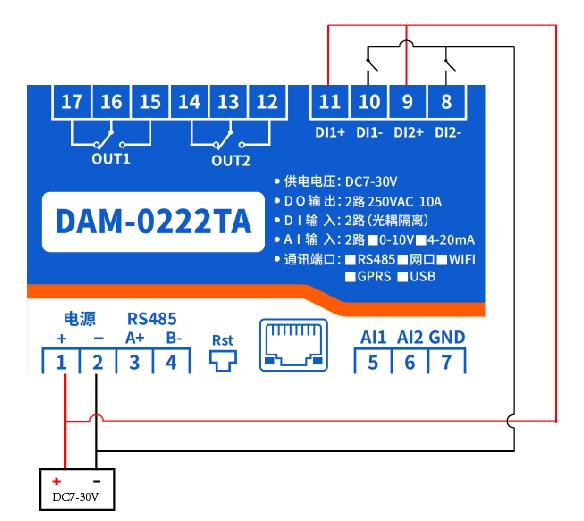

2、無源開關量接線示意圖

3、繼電器接線說明

4、模擬量接線示意圖

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

九、設備參數配置

1、網絡配置說明

單網口版設備通過【以太網配置軟件】進行參數及工作模式配置，詳細配置方法，閱讀【聚英云平臺單網口版使用說明】文檔即可；

下載地址：

http://www.luxeswinger.com/software/clp/聚英云平臺單網口版使用說明.rar

以太網配置軟件下載地址：

http://www.luxeswinger.com/software/jynet/以太網配置軟件.rar

2、工作模式

①、普通版：

設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

開關量（DI）輸入和模擬量（AI）輸入與繼電器輸出（DO）的對應關系，需要使用DLC配置軟件或在云平臺軟件上直接進行配置。

DLC配置軟件下載地址：

http://www.luxeswinger.com/zlxz/danziliao/1101.html

十、平臺軟件說明

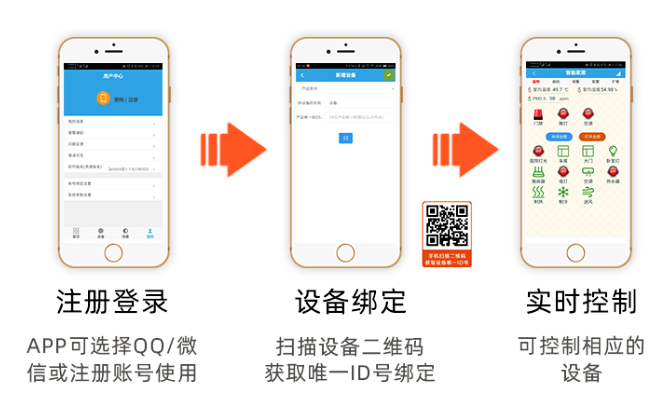

配置參數完成后，安裝軟件掃碼添加設備即可進行控制操作。

• app軟件及平臺使用說明手冊下載地址：

http://www.luxeswinger.com/software/clp/聚英云平臺使用說明.pdf

• App軟件及平臺使用視頻地址：

http://www.luxeswinger.com/juyingyunpingtai/index.html

十一、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

線圈寄存器地址表：

3、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令列表

5、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例），任意一個字節變動，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

5.2、繼電器狀態

查詢4路繼電器

發送碼：FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.3、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 05 AC 06

光耦返回信息：

返回碼：FE 02 01 01 50 5C

5.4、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 00 00 05 24 06

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

5.5、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.6、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全開返回碼：FE 0F 00 00 00 04 40 07

全斷返回碼：FE 0F 00 00 00 04 40 07
