一、產品特點

DC7-30V寬壓供電；
RS485通訊光電隔離，輸入光耦隔離，繼電器輸出觸點隔離；
全鐵外殼屏蔽設計，工作穩定；
自帶一路溫控，可實現溫控繼電器等邏輯；
通訊接口支持RS232、RS485、可拓展網口、4G、WIFI；
支持標準Modbus RTU/TCP/ASCII協議
具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
可以設置0-255個設備地址，通過軟件設置。

二、產品功能

2路光耦輸入（5-24V）；
2路繼電器輸出；
2路12位分辨率模擬量輸入；
2路12位分辨率模擬量輸出；
支持波特率：2400,4800,9600,19200,38400,115200（可以通過軟件修改，默認9600）。

三、版本說明

版本	點動控制	定時自控	聯動控制	485傳感器
DAM2222-MT 普通版	●
DAMT2222-MT自控版	●	●	●
DAMT2222-MT主站版	●	●	●	●

普通版：

設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

定時控制----年月日時分秒自定義設置時間控制，可循環；
輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系；
開關量聯動----手動開關或開關量觸發設備與控制輸出聯動；
模擬量自動控制----自定義模擬量上下限閾值，觸發后自動控制；
場景控制-----自定義完整的邏輯控制觸發條件；
70組規則設定----多達70組規則條件設定，滿足各種邏輯要求。

四、主要參數

參數	說明
觸點容量	10A/250VAC
耐久性	10萬次
數據接口	RS232、RS485
額定電壓	DC 7-30V
電源指示	1路紅色LED指示（通電時常亮）
通訊指示	1路紅色LED指示（通訊時閃爍）
溫度范圍	工業級，-40℃～85℃
模擬量輸入	4-20mA(默認)/0-10V
模擬量輸出	4-20mA(默認)/0-10V
對應關系	4-20mA對應4000-20000 0-10V對應0-10000
重量	390g
尺寸	9910329MM
默認通訊格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400,115200
軟件支持	配套配置軟件、控制軟件；支持各家組態軟件；支持Labviewd等

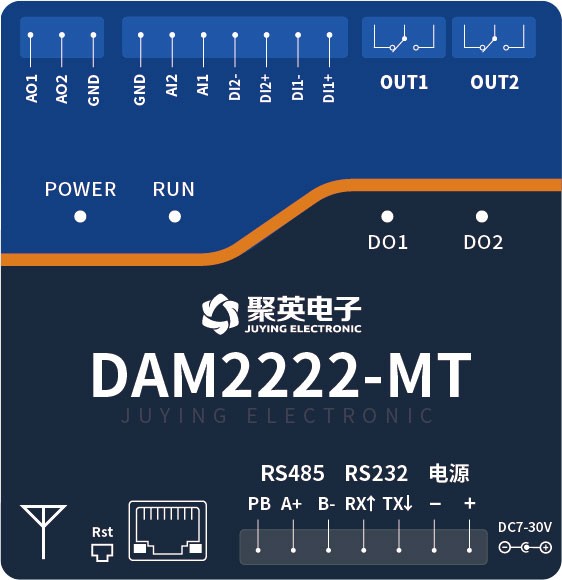

五、接口說明

1、引腳說明

功能	序號	引腳	說明
供電DC7-30V	1	+	電源正極
供電DC7-30V	2	-	電源負極
通訊	3	TX	232通訊TX引腳
	4	RX	232通訊RX引腳
	5	B-	485 B-接線引腳
	6	A+	485 A+接線引腳
	7	PB	485屏蔽線
AI（模擬量輸入）	13	AI1	第一路模擬量輸入信號正
	12	AI2	第二路模擬量輸入信號正
	11	GND	模擬量輸入信號負
AO（模擬量輸出）	10	GND	模擬量輸出公共負
	9	AO1	第一路模擬量輸出信號正
	8	AO2	第二路模擬量輸出信號正
DI（開關量輸入）	17	DI1+	第一路開關量輸入信號正
	16	DI1-	第一路開關量輸入信號負
	15	DI2+	第二路開關量輸入信號正
	14	DI2-	第二路開關量輸入信號負
DO（繼電器輸出）	23	OUT1	第一路繼電器輸出常開端
	22		第一路繼電器輸出公共端
	21		第一路繼電器輸出常閉端
	20	OUT2	第二路繼電器輸出常開端
	19		第二路繼電器輸出公共端
	18		第二路繼電器輸出常閉端

六、通訊接線說明

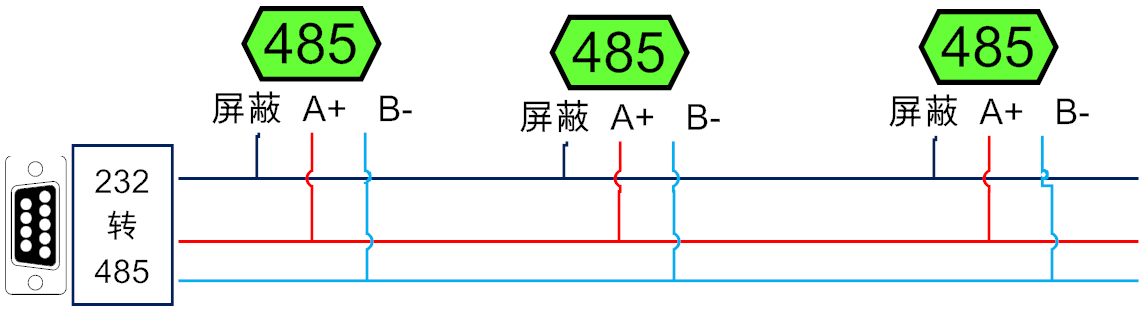

1、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

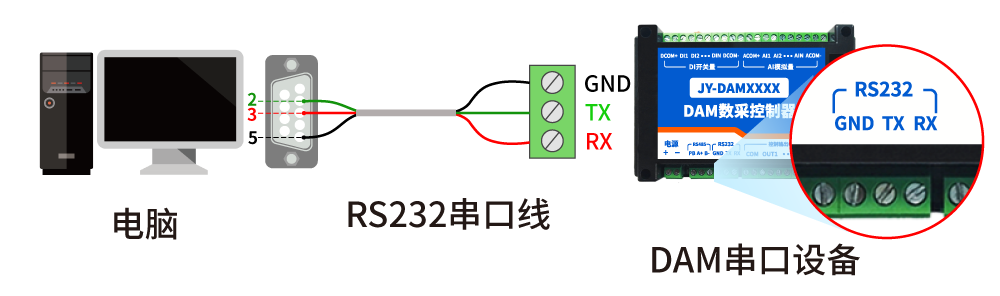

2、RS232接線

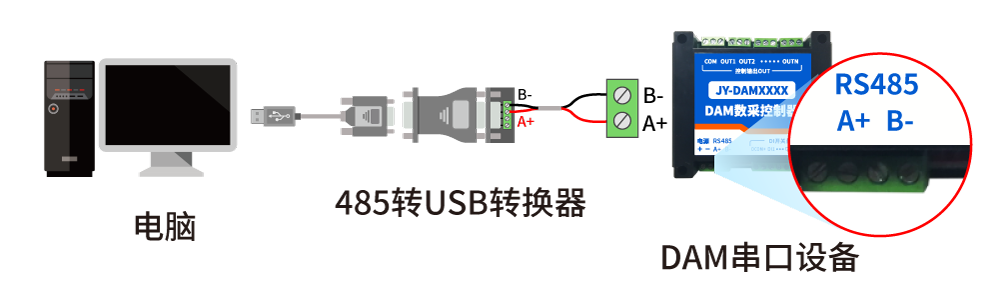

3、USB轉485接線

七、輸入輸出接線

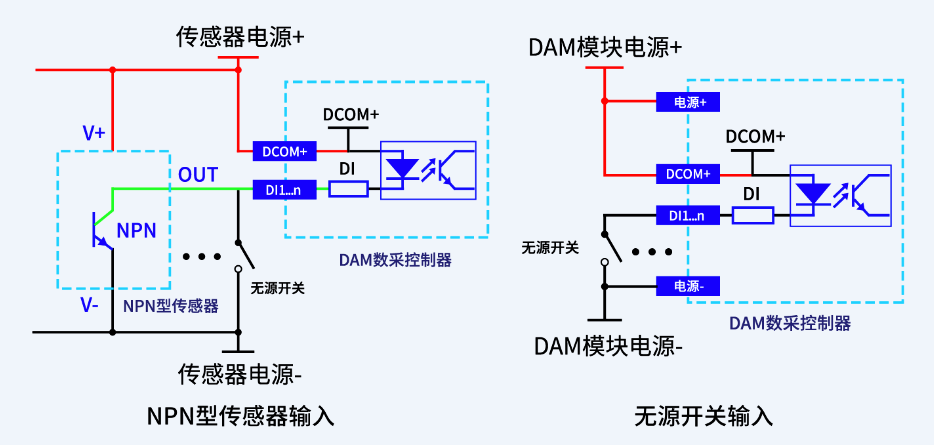

1、開關量接線示意圖

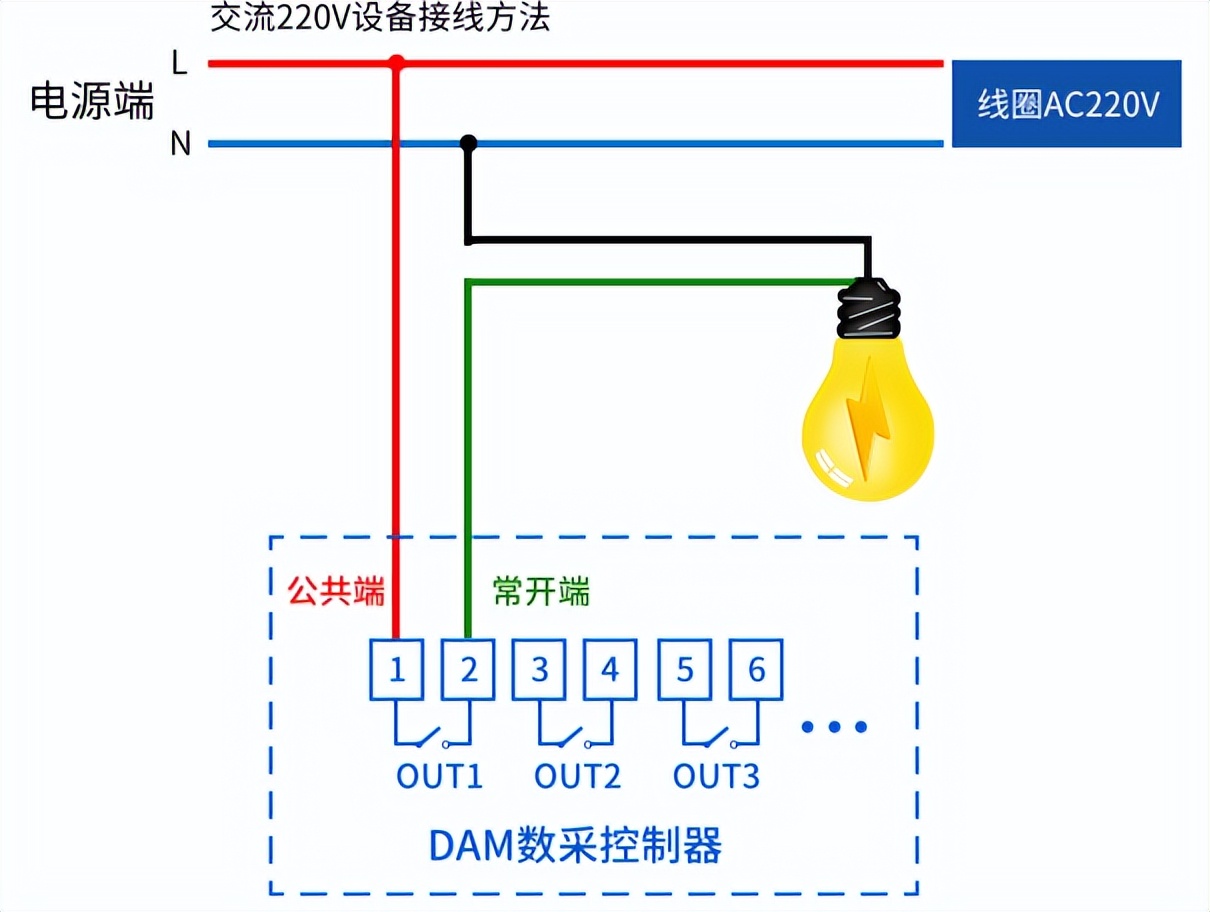

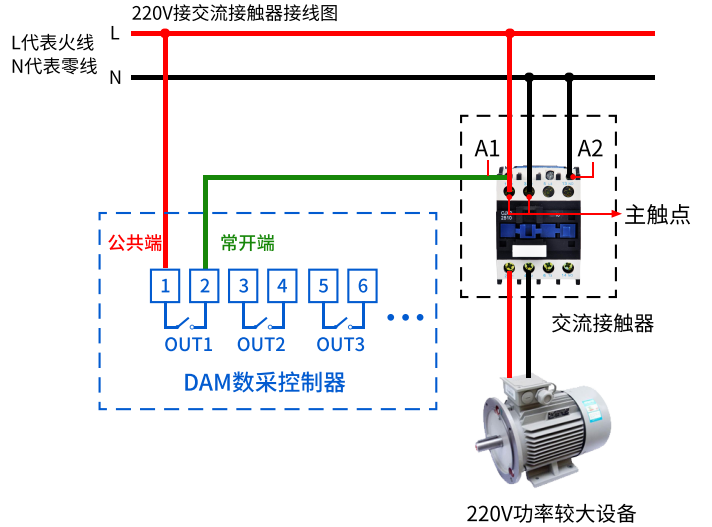

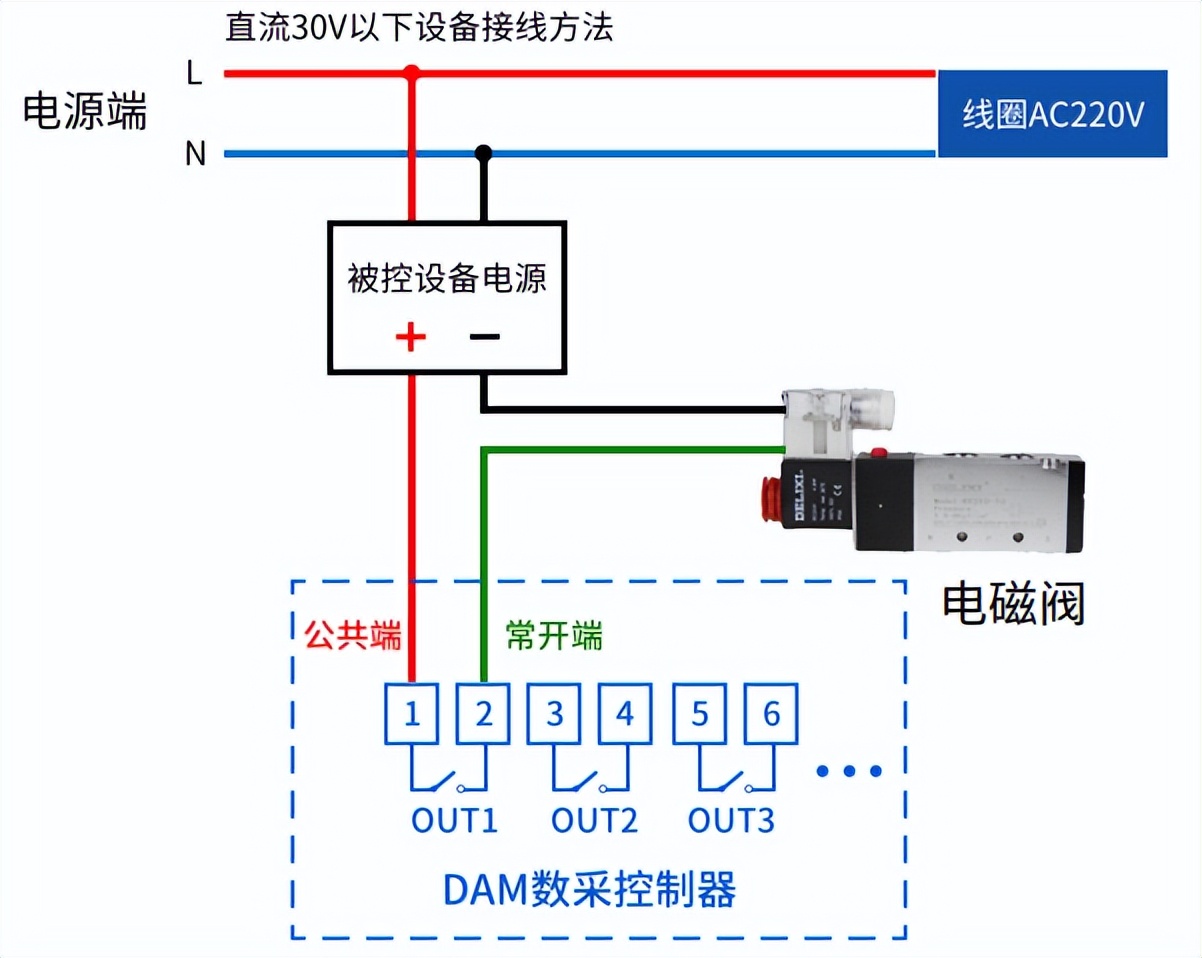

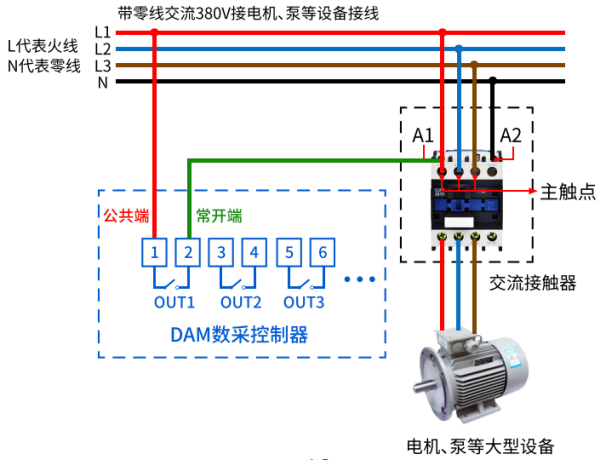

2、繼電器接線說明

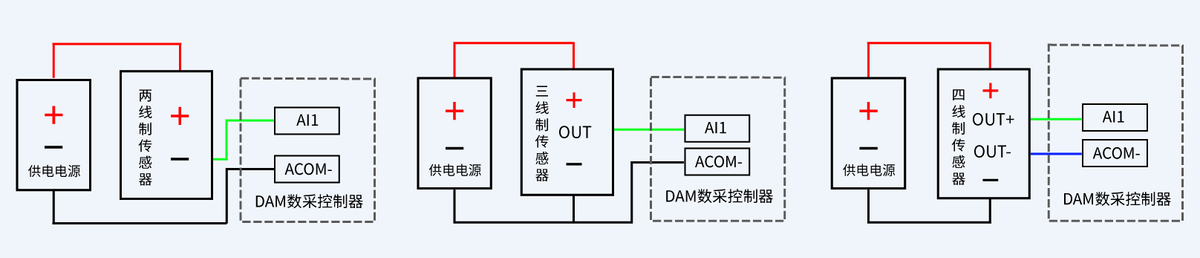

3、模擬量接線示意圖

下圖中的電源部分為傳感器供電，AI1-AI8接傳感器信號正，ACOM-為傳感器信號負，ACOM+不用。

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://www.luxeswinger.com/software/software/聚英翱翔DAM調試軟件使用教程.rar

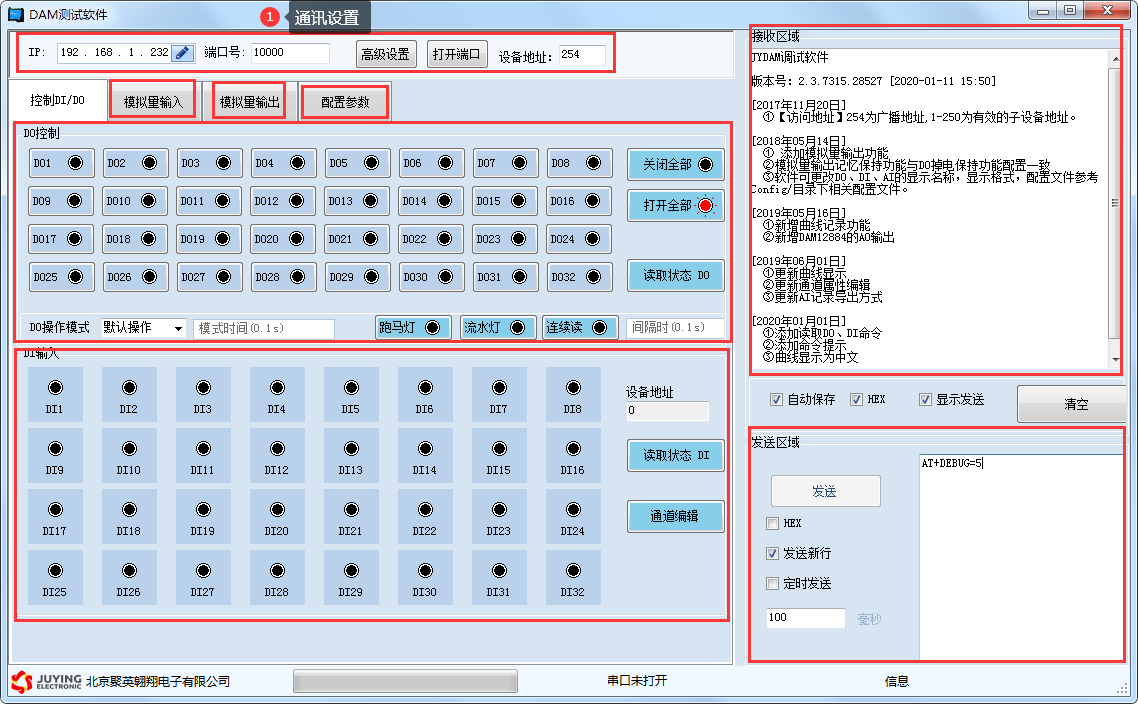

2、軟件界面

JYDAM調試軟件：

工具欄	說明
通訊設置	串口/網絡通訊方式選擇；端口號/TCP地址選擇；設置AI/DI/DO讀取刷新時間。
DO控制	操作DO通道；選擇DO模式；設置動作時間。
DI輸入	查看DI輸入狀態；讀取DI狀態生成查詢指令；設置DI/DO通道名稱。
模擬量輸入	顯示4-20ma/0-10v/0-5v實時數據/曲線；顯示PT100/K型熱電偶/DS18B20溫度數據/曲線；顯示實時采集時間；設置AI/溫度通道名稱；設置AI通道量程轉換及顯示單位；手動導出excel表格數據；手動保存數據曲線。
模擬量輸出	設置AO輸出；生成AO多通道輸出指令。
配置參數	顯示當前設備AI/DI/DO通道數量信息；設置波特率；設置偏移地址；設置工作模式；設置AI/DI/DO自動回傳；設置DO掉電記憶。
指令區域	生成AI/DI/DO/AO/參數設置等指令。
調試區域	用戶自定義發送指令測試。

3、通訊測試

選擇設備當前串口號（IP地址填寫IP）；
選擇默認波特率9600；
打開端口：

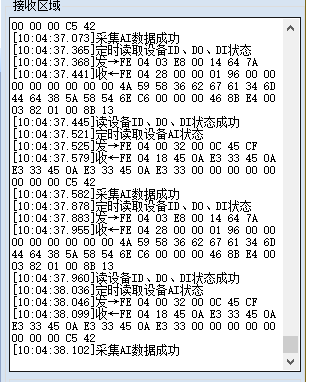

右側有接收指令，可控制繼電器即通訊成功。

4、模擬量數據輸入說明

選擇模擬量輸入；
下方可以直接查看數據大小和實時曲線。

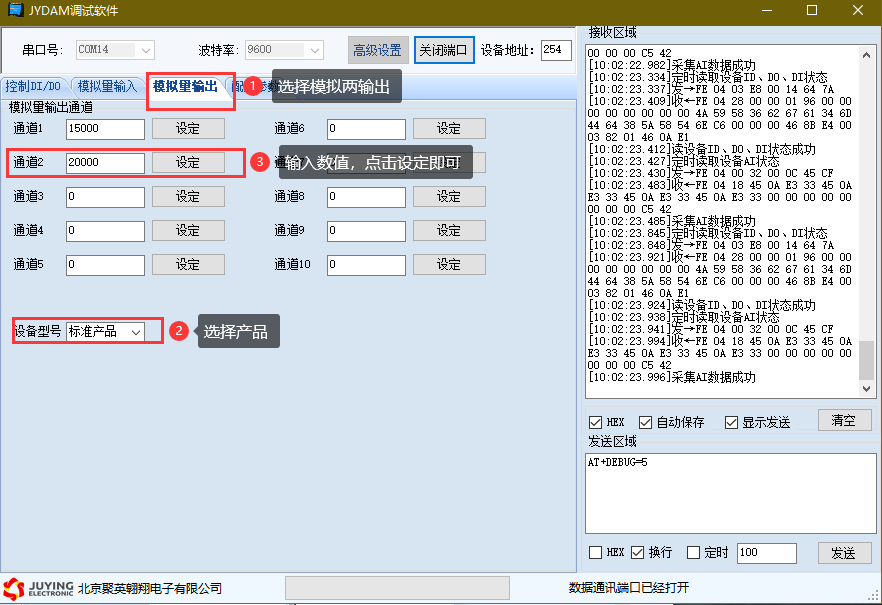

5、模擬量數據輸出說明

選擇模擬量輸出；
選擇相應產品型號；
通道內輸入數值大?。?-20mA:4000-20000/0-10v:0-10000），點設定既可輸出。

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址。

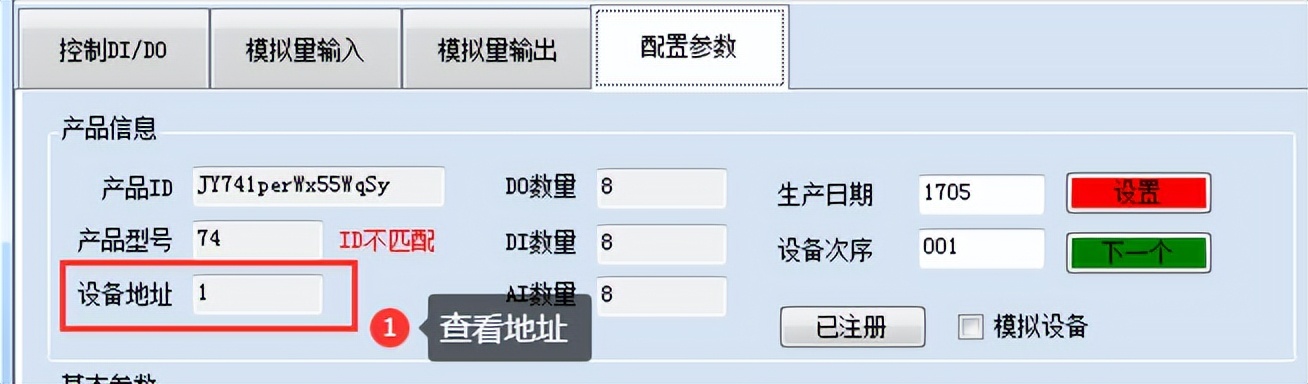

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

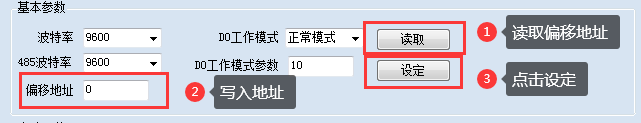

1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

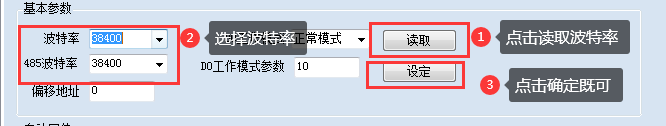

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

3、工作模式

①、普通版：

設備默認輸入和輸出之間為互相獨立，沒有關系。

②、智能自控版：

開關量（DI）輸入和模擬量（AI）輸入與繼電器輸出（DO）的對應關系，需要使用DLC配置軟件進行配置。

DLC配置軟件下載地址：

http://www.luxeswinger.com/zlxz/danziliao/1101.html

4、閃開閃斷功能及設置

4.1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；

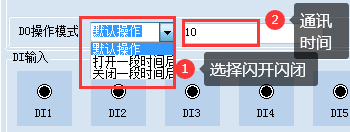

4.2、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正常控制。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》即可。

Modbus協議說明書下載鏈接地址：

http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

線圈寄存器地址表：

寄存器名稱	支持指令碼	寄存器地址			說明
繼電器線圈控制
DO1	01：查詢指令， 05：單通道控制指令， 15：多通道同時控制指令。		0		第一路繼電器輸出
DO2			1		第二路繼電器輸出
離散量輸入
DI1	02:查詢指令。		0			第一路輸入
DI2			1			第二路輸入
模擬量輸入
AI1	04：查詢指令。備注：前16路是本身的模擬量，后16路是主站讀取的從機模擬量。		u16	0		第一路輸入返回0x1232十進制為4658，實際即4.658mA
AI2			u16	1		第二路輸入返回0x1232十進制為4658，實際即4.658mA
模擬量輸出
AO1	03：查詢指令， 06：單通道寫入指令， 16：多通道同時寫入指令。		u16	0		第一路模擬量輸出
AO2			u16	1		第二路模擬量輸出 4-20mA對應4000-20000 0-10V對應0-10000
配置參數
通信波特率	保持寄存器		1000			見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定RS232的通信波特率
通信波特率			1001			見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定RS485的通信波特率
偏移地址			1002			設備地址=偏移地址

備注：

①：使用第三方PLC/組態與設備通訊時，Modbus地址定義如下：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0 開始，如00001對應0000。

說明：由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同，具體以其幫助文檔中對Modbus的定義說明為準。

PLC例程下載地址：

http://www.luxeswinger.com/zlxz/danziliao/1226.html

第三方組態（MCGS/組態王/力控/WINCC/威綸通）例程下載地址：

http://www.luxeswinger.com/software/software/第三方組態例程.rar

②：波特率及校驗位

串口1保持寄存器地址1000

串口2保持寄存器地址1001

字節位數	定義	說明
Bit0~Bit7	波特率	0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200
Bit8~Bit9	奇偶校驗	0：無校驗 1：偶校驗（Even） 2：奇校驗（Odd）
Bit10~Bit11	停止位	0：停止位1位 1：停止位2位 2：停止位1.5位

3、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

指令列表

情景1控制繼電器	RTU格式（16進制發送）
查詢二路狀態	FE 01 00 00 00 02 A9 C4
查詢指令返回信息	FE 01 01 00 61 9C
控制第一路開	FE 05 00 00 FF 00 98 35
控制返回信息	FE 05 00 00 FF 00 98 35
控制第一路關	FE 05 00 00 00 00 D9 C5
控制返回信息	FE 05 00 00 00 00 D9 C5
控制第二路開	FE 05 00 01 FF 00 C9 F5
控制第二路關	FE 05 00 01 00 00 88 05
情景2查詢開關量輸入
查詢二路開關量狀態	FE 02 00 00 00 02 ED C4
查詢指令返回信息	FE 02 01 00 91 9C
情景3查詢模擬量
查詢第1路模擬量	FE 04 00 00 00 01 25 C5
返回信息	FE 04 02 00 00 AD 24
查詢第2路模擬量	FE 04 00 01 00 01 74 05
查詢PT100	FE 04 00 02 00 01 84 05
查詢第1~3路模擬量	FE 04 00 00 00 03 A4 04

5、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例），任意一個字節變動，CRC校驗位會隨之變動。

發送碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段	含義	備注
FE	設備地址	這里為廣播地址
05	05指令	單個控制指令
00 00	地址	要控制繼電器寄存器地址
FF 00	指令	繼電器開的動作
98 35	CRC16	前6字節數據的CRC16校驗和

5.2、繼電器狀態

查詢2路繼電器

FE 01 00 00 00 02 A9 C4

字段	含義	備注
FE	設備地址	這里為廣播地址
01	01指令	查詢繼電器狀態指令
00 00	起始地址	要查詢的第一個繼電器寄存器地址
00 02	查詢數量	要查詢的繼電器數量
A9 C4	CRC16	前6字節數據的CRC16校驗和

繼電器卡返回信息：

FE 01 01 00 61 9C

字段	含義	備注
FE	設備地址
01	01指令	返回指令：如果查詢錯誤，返回0x81
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態
61 9C	CRC16	前6字節數據的CRC16校驗和

5.3、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 02 ED C4

字段	含義	備注
FE	設備地址
02	02指令	查詢離散量輸入（光耦輸入)狀態指令
00 00	起始地址	要查詢的第一個光耦的寄存器地址
00 02	查詢數量	要查詢的光耦狀態數量
ED C4	CRC16

光耦返回信息：

返回碼：FE 02 01 00 91 9C

字段	含義	備注
FE	設備地址
02	02指令	返回指令：如果查詢錯誤，返回0x82
01	字節數	返回狀態信息的所有字節數。1+(n-1)/8
00	查詢的狀態	返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態
91 9C	CRC16

5.4、模擬量查詢

查詢2路模擬量AD字

發送碼：FE 04 00 00 00 02 65 C4

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 00	起始地址	要查詢的第一路模擬量寄存器地址
00 02	查詢數量	要查詢的模擬量數量
65 C4	CRC16

模擬返回信息：

返回碼：FE 04 04 00 00 00 00 F4 8B

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
04	字節數	返回狀態信息的所有字節數
00 00 00 00	查詢的AD字	0x1232，即十進制4658，為查詢的模擬量AD字的值，實際值=返回值*0.001（即4.658mA)
F4 8B	CRC16

查詢1路PT100

獲取到的PT100數據與實際輸入值之間的關系為：實際值=返回值*0.01

發送碼：FE 04 00 02 00 01 84 05

字段	含義	備注
FE	設備地址
04	04指令	查詢輸入寄存器指令
00 02	起始地址	要查詢的PT100寄存器地址
00 01	查詢數量	要查詢的數量
84 05	CRC16

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

字段	含義	備注
FE	設備地址
04	04指令	返回指令：如果查詢錯誤，返回0x82
02	字節數	返回狀態信息的所有字節數
00 00	查詢的AD字	0x0A08，即十進制2568，實際值=返回值*0.01=25.68℃
AD 24	CRC16

5.5、單路模擬量輸出

模擬量數據與實際輸出值之間的關系為：實際值=輸出值*0.001

設置第一路模擬量輸出

FE 06 01 90 1F 40 95 D4

字段	含義	備注
FE	設備地址
06	06指令	模擬量輸出
01 90	地址	要設置第一路模擬量寄存器地址 400
1F 40	數值	要設置的模擬量數值 0x1F40 = 8000
95 D4	CRC16

模擬返回信息：

FE 06 01 90 1F 40 95 D4

字段	含義	備注
FE	設備地址
06	06指令	模擬量輸出
01 90	地址	要設置第一路模擬量寄存器地址 400
1F 40	數值	要設置的模擬量數值
95 D4	CRC16

5.6、設置多路模擬量輸出

FE 10 01 90 00 04 08 00 00 00 00 00 00 00 00 C8 3A

字段	含義	備注
FE	設備地址
10	10指令	寫多路輸出寄存器指令
01 90	地址	輸出的第一路模擬量寄存器地址
00 04	輸出數量	模擬量輸出的數量
08	字節數	設置輸出字節數
00 00 ...... 00 00	模擬量輸出值	第1路模擬量輸出 ...... 第四路模擬量輸出
09 3A	CRC16	校驗位

模擬返回信息：

FE 10 01 90 00 04 D4 14

字段	含義	備注
FE	設備地址
10	10指令	寫多路輸出寄存器指令
01 90	地址	要查詢的第一路模擬量寄存器地址
00 04	輸出數量	模擬量輸出的數量
D4 14	CRC16

5.7、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段	含義	備注
FE	設備地址
10	10指令	查詢輸入寄存器指令
00 03	繼電器地址	要控制的地址
00 02	控制命令數量	命令個數
04	字節數	控制信息命令的的所有字節數。1+(n-1)/8
00 04或00 02	指令	00 04為閃開指令 00 02為閃閉命令
00 0A	間斷時間	00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
00 D8	CRC16	校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段	含義	備注
FE	設備地址
10	10指令	返回指令：如果查詢錯誤，返回0x82
00 03	設備地址	查詢設備的地址
00 02	接收命令數	設備接受的命令個數
A5 C7	CRC16	校驗位

指令列表

閃閉指令	RTU格式（16進制發送）
控制1路	FE 10 00 03 00 02 04 00 04 00 0A 41 6B
控制2路	FE 10 00 08 00 02 04 00 04 00 0A 00 D8
閃斷指令
控制1路	FE 10 00 03 00 02 04 00 02 00 0A A1 6A
控制2路	FE 10 00 08 00 02 04 00 02 00 0A E0 D9

5.8、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 02 01 FF D1 D3

全斷發送碼：FE 0F 00 00 00 02 01 00 91 93

其中FF全開全關指令，為二進制轉換為16進制，2進制中1代表吸合，0代表斷開，11111111 為全開，00000000為全斷，每8路為一個字節，起始為右側開始，如1通道打開，2通道關閉，為00000001,16進制為01，指令為FE 0F 00 00 00 02 01 01 50 53

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 02	控制數量	控制的繼電器數量
01	字節數	發送命令字節數
FF (或00）	全開全關命令	FF FF FF FF全開命令 00 00 00 00全關命令
D1 D3（或91 93）	CRC16	校驗位

全斷全開返回碼：FE 0F 00 00 00 02 C0 05

字段	含義	備注
FE	設備地址
0F	0F指令	返回指令：如果查詢錯誤，返回0x82
00 00	起始地址
00 02	數量	返回信息的繼電器數量
C0 05	CRC16	校驗位

一條指令控制多個繼電器輸出通道動作：

使用寫多個寄存器功能碼：16功能碼（16進制：0x10）；

保持寄存器1050~1051：對應位寫“1”繼電器打開寫“0”忽略；
保持寄存器1052~1053：對應位寫“1”繼電器關閉寫“0”忽略；
保持寄存器1054~1055：對應位寫“1”繼電器取反寫“0”忽略。

1、繼電器打開

舉例：FE 10 04 1A 00 02 04 20 20 00 00 79 01 繼電器6和繼電器14打開，其它忽略；

舉例：FE 10 04 1A 00 02 04 1C 00 00 00 74 9B 繼電器11、繼電器12、繼電器13打開，其它忽略；

舉例：FE 10 04 1A 00 02 04 00 0F 00 00 43 08 繼電器1~4打開，其它忽略；

指令內容	說明
FE	設備地址，代表10進制廣播地址254
10	寫多個寄存器的功能碼
04 1A	1050寄存器
00 02	寫入寄存器地址的長度
04	具體控制指令的長度
00	9-16路輸出具體狀態指令
0F	1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F
00	25-32路輸出具體狀態指令
00	17-24路輸出具體狀態指令
43 08	CRC16校驗位

設備返回指令：FE 10 04 1A 00 02 75 30

繼電器關閉

舉例：FE 10 04 1C 00 02 04 20 20 00 00 F9 2B 繼電器6、繼電器14關閉，其它忽略；

舉例：FE 10 04 1C 00 02 04 1C 00 00 00 F4 B1 繼電器11、繼電器12、繼電器13關閉，其它忽略；

舉例：FE 10 04 1C 00 02 04 00 89 00 00 22 CB 繼電器1、繼電器4、繼電器8關閉，其它忽略；

舉例：FE 10 04 1C 00 02 04 00 0F 00 00 C3 22 繼電器1~4關閉，其它忽略；

指令內容	說明
FE	設備地址，代表10進制廣播地址254
10	寫多個寄存器的功能碼
04 1C	1052寄存器
00 02	寫入寄存器地址的長度
04	具體控制指令的長度
00	9-16路輸出具體狀態指令
0F	1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F
00	25-32路輸出具體狀態指令
00	17-24路輸出具體狀態指令
C3 22	CRC16校驗位

設備返回指令：FE 10 04 1C 00 02 95 31

繼電器取反

舉例：FE 10 04 1E 00 02 04 00 0F 00 00 42 FB 繼電器1~4取反，其它忽略；

第一次發：繼電器1~4打開，其它忽略；

第二次發：繼電器1~4關閉，其它忽略；

指令內容	說明
FE	設備地址，代表10進制廣播地址254
10	寫多個寄存器的功能碼
04 1E	1054寄存器
00 02	寫入寄存器地址的長度
04	具體控制指令的長度
00	9-16路輸出具體狀態指令
0F	1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F
00	25-32路輸出具體狀態指令
00	17-24路輸出具體狀態指令
42 FB	CRC16校驗位

設備返回指令：FE 10 04 1E 00 02 34 F1

4、繼電器打開關閉

舉例：FE 10 04 1A 00 04 08 00 20 00 00 00 02 00 00 5E 5B 繼電器6打開，同時繼電器2關閉，其它忽略；

舉例：FE 10 04 1A 00 04 08 00 0F 00 00 00 F0 00 00 21 6A 繼電器1~4打開，同時繼電器5~8關閉，其它忽略；

指令內容	說明	備注
FE	設備地址，代表10進制廣播地址254
10	寫多個寄存器的功能碼
04 1A	1050寄存器
00 04	寫入寄存器地址的長度
08	具體控制指令的長度
00	9-16路輸出具體狀態指令	1~32路打開狀態
0F	1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F
00	25-32路輸出具體狀態指令
00	17-24路輸出具體狀態指令
00	9-16路輸出具體狀態指令	1~32路關閉狀態
0F	1-8路輸出具體狀態指令（繼電器5-8關閉） 2進制：11110000； 16進制：F0
00	25-32路輸出具體狀態指令
00	17-24路輸出具體狀態指令
21 6A	CRC16校驗位

DAM-T2222-MT 工業級數采控制器產品參數

DAM-T2222-MT 工業級數采控制器產品尺寸

DAMT2222-MT 工業級數采控制器相關資料下載

DAMT2222-MT 工業級數采控制器說明書	DAMT2222-MT 工業級數采控制器說明書
測試軟件	DAM調試軟件
測試軟件	JYDAM調試軟件
應用軟件	聚英組態軟件
協議說明	協議說明
參考源碼	參考源碼
PLC例程	PLC例程
第三方組態例程	第三方組態例程

在線購買

天貓旗艦店

點擊購買

京東旗艦店

點擊購買

阿里巴巴

點擊購買

阿里巴巴國際站

點擊購買

批量采購/定制產品

銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱：[email protected]

技術咨詢

在線咨詢：點擊咨詢

聯系郵箱：[email protected]

暫時沒有本產品的使用視頻

常見問題

系列產品

男人的天堂东京日韩_一区二区三区国产视频_超级碰碰碰碰碰97_国产欧美一区二区在线播放

DAMT2222-MT 工業級數采控制器

一、產品特點

二、產品功能

三、版本說明

四、主要參數

五、接口說明

1、引腳說明

六、通訊接線說明

1、RS485級聯接線方式

2、RS232接線

3、USB轉485接線

七、輸入輸出接線

1、開關量接線示意圖

2、繼電器接線說明

八、測試軟件說明

1、軟件下載

2、軟件界面

3、通訊測試

4、模擬量數據輸入說明

5、模擬量數據輸出說明

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

1.2、設備地址的讀取

1.3、偏移地址的設定與讀取

2、波特率的讀取與設置

3、工作模式

4、閃開閃斷功能及設置

4.1、閃開閃斷功能介紹

4.2、閃斷閃開的設置

十、開發資料說明

1、通訊協議說明

2、Modbus寄存器說明

3、指令生成說明

指令列表

5、指令詳解

5.1、繼電器輸出

5.2、繼電器狀態

5.3、光耦輸入

5.4、模擬量查詢

5.5、單路模擬量輸出

5.6、設置多路模擬量輸出

5.7、閃開閃閉指令

5.8、全開全關指令

1、繼電器打開

繼電器關閉

繼電器取反

4、繼電器打開關閉

一、產品特點

二、產品功能

三、版本說明

四、主要參數

1、引腳說明

1、RS485級聯接線方式

2、RS232接線

3、USB轉485接線

七、輸入輸出接線

1、開關量接線示意圖

2、繼電器接線說明

八、測試軟件說明

1、軟件下載

2、軟件界面

4、模擬量數據輸入說明

5、模擬量數據輸出說明

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

1.3、偏移地址的設定與讀取

2、波特率的讀取與設置

3、工作模式

4.1、閃開閃斷功能介紹

4.2、閃斷閃開的設置

1、通訊協議說明

2、Modbus寄存器說明

5、指令詳解

5.1、繼電器輸出

5.2、繼電器狀態

5.3、光耦輸入

5.5、單路模擬量輸出

5.7、閃開閃閉指令

1、繼電器打開

4、繼電器打開關閉
