工業級電壓電流采集,高精度士0.2%,隔離防雷防浪涌,電壓/電流/有功功率/視在功率/功率因數等多種電參數可測,Modbus Rtu協議,RS485/網口/WiFi/GPRS/LORA多種通訊方式可選,設備可連接聚英云平臺
型號 | modbus | RS485 | 交流電壓 | 交流電流 |
DAMAC0303-485 | ● | ● | 3 | 3 |
DAMAC0606-485 | ● | ● | 6 | 6 |

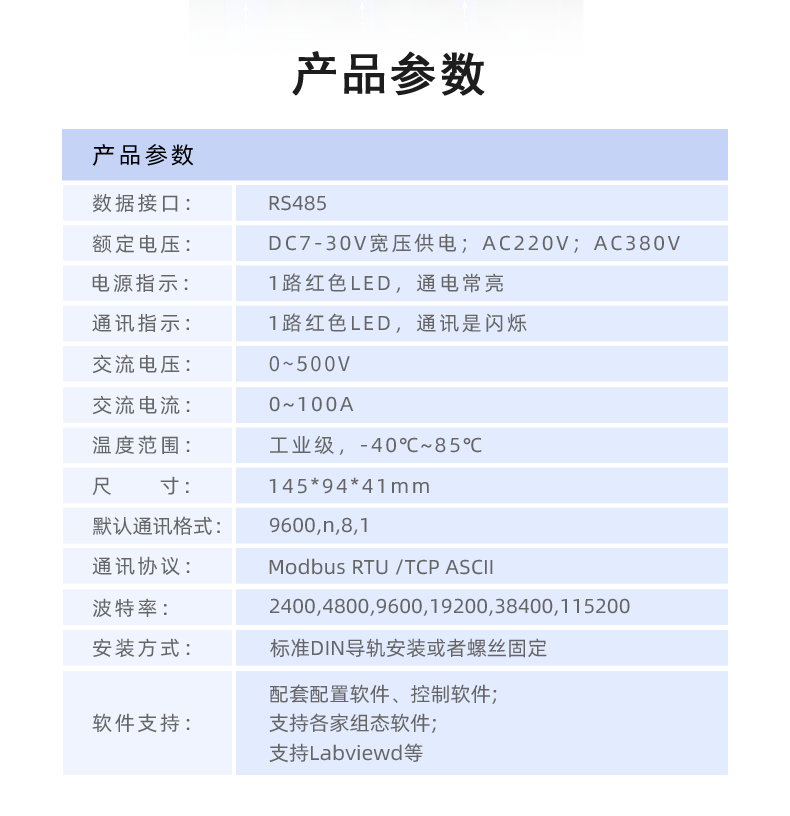

參數 | 說明 |
數據接口 | RS485 |
額定電壓 | DC7-30V寬壓供電;AC220V;AC380V |
電源指示 | 1路紅色LED指示,通電常亮 |
通訊指示 | 1路紅色LED,通訊時閃爍 |
信號輸入指示 | 紅色LED指示,輸入常亮 |
交流電壓 | 0~500V |
交流電流 | 0~10A;0~30A;0~100A |
采集精度 | ±0.5% |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 145*94*41mm |
重量 | 150g |
默認通訊格式 | 9600,n,8,1 |
通訊協議 | Modbus RTU/TCP/ASCLL |
波特率 | 2400,4800,9600,19200,38400,115200 |
軟件支持 | 配套配置軟件、控制軟件; |
安裝方式 | 標準DIN導軌安裝或者螺絲固定 |
圖片上分別為外接互感器和板載互感器兩種
功能 | 序號 | 引腳 | 說明 |
供電DC 7-30V | 1 | VIN | 電源正極 |
2 | GND | 電源負極 | |
通訊接口 | 3 | A+ | 485 A+接線引腳 |
4 | B- | 485 B-接線引腳 | |
5 | A+ | 隔離485 A+接線引腳 | |
6 | B- | 隔離485 B-接線引腳 | |
7 | PB | 隔離485屏蔽線 | |
外部互感器接線口 | 8 | 互感器1 | 第1路互感器輸入,不分線序 |
9 | |||
12 | 互感器2 | 第2路互感器輸入,不分線序 | |
13 | |||
16 | 互感器3 | 第3路互感器輸入,不分線序 | |
17 | |||
交流電壓采集接線口 | 31 | 電壓1 | VL1火線或相線,VN1為零線 |
30 | |||
29 | 電壓2 | VL2火線或相線,VN2為零線 | |
28 | |||
27 | 電壓3 | VL3火線或相線,VN3為零線 | |
26 | |||
交流采集1 | 交流采集1 | 需按照交流方向串入互感器中 | |
交流采集2 | 交流采集2 | 需按照交流方向串入互感器中 | |
交流采集3 | 交流采集3 | 需按照交流方向串入互感器中 |
電腦自帶的串口一般是RS232,需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后RS485為A、B兩線,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。
JYDAM調試軟件:
工具欄 | 說明 |
通訊設置 |
|
DO控制 |
|
DI輸入 |
|
模擬量輸入 |
|
模擬量輸出 |
|
配置參數 |
|
指令區域 |
|
調試區域 |
|
默認通道參數 | |||
AI1 | 實際電壓1 | AI9 | 功率因數3 |
AI2 | 實際電壓2 | AI10 | 有功功率1 |
AI3 | 實際電壓3 | AI11 | 有功功率2 |
AI4 | 實際電流1 | AI12 | 有功功率3 |
AI5 | 實際電流2 | AI13 | 累計電量1 |
AI6 | 實際電流3 | AI14 | 累計電量2 |
AI7 | 功率因數1 | AI15 | 累計電量3 |
AI8 | 功率因數2 | AI16 | 頻率1 |
DAM系列設備地址默認為1,使用廣播地址為254進行通訊,用0無法通訊。
設備地址=偏移地址。
設備正常通訊后,初始設備地址寫入254,然后點擊軟件上方“配置參數”即可讀到設備的當前地址。
點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。
本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址:
http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar
線圈寄存器地址表:
寄存器名稱 | 數據類型 | 寄存器地址 | 說明 | |
模擬量輸入 | ||||
交流電壓1 | 模擬量 | u16 | 0 | 真實值= 讀取值/100 |
交流電壓2 | u16 | 1 | 真實值= 讀取值/100 | |
交流電壓3 | u16 | 2 | 真實值= 讀取值/100 | |
交流電流1 | u16 | 3 | 真實值= 讀取值/100 752代表7.52A | |
交流電流2 | u16 | 4 | 真實值= 讀取值/100 752代表7.52A | |
交流電流3 | u16 | 5 | 真實值= 讀取值/100 752代表7.52A | |
功率因數1 | u16 | 6 | 真實值=讀取值/1000 854代表0.854 | |
功率因數2 | u16 | 7 | 真實值=讀取值/1000 854代表0.854 | |
功率因數3 | u16 | 8 | 真實值=讀取值/1000 854代表0.854 | |
有功功率1 | u16 | 9 | 真實值=讀取值 | |
有功功率2 | u16 | 10 | 真實值=讀取值 | |
有功功率3 | u16 | 11 | 真實值=讀取值 | |
累計電量1 | u16 | 12 | 真實值=讀取值 單位W.h | |
累計電量2 | u16 | 13 | 真實值=讀取值 單位W.h | |
累計電量3 | u16 | 14 | 真實值=讀取值 單位W.h | |
頻率1 | u16 | 15 | 50代表50Hz;60代表60Hz | |
浮點參數 | ||||
交流電壓1 | 模擬量 | FloatABCD | 50 | 真實值 = 讀取值 |
交流電壓2 | FloatABCD | 52 | 真實值 = 讀取值 | |
交流電壓3 | FloatABCD | 54 | 真實值 = 讀取值 | |
交流電流1 | FloatABCD | 62 | 真實值 = 讀取值 | |
交流電流2 | FloatABCD | 64 | 真實值 = 讀取值 | |
交流電流3 | FloatABCD | 66 | 真實值 = 讀取值 | |
功率因數1 | FloatABCD | 74 | 真實值 = 讀取值 | |
功率因數2 | FloatABCD | 76 | 真實值 = 讀取值 | |
功率因數3 | FloatABCD | 78 | 真實值 = 讀取值 | |
有功功率1 | FloatABCD | 86 | 真實值 = 讀取值 | |
有功功率2 | FloatABCD | 88 | 真實值 = 讀取值 | |
有功功率3 | FloatABCD | 90 | 真實值 = 讀取值 | |
累計電量1 | FloatABCD | 98 | 真實值 = 讀取值 | |
累計電量2 | FloatABCD | 100 | 真實值 = 讀取值 | |
累計電量3 | FloatABCD | 102 | 真實值 = 讀取值 | |
頻率1 | FloatABCD | 110 | 真實值 = 讀取值 | |
其它參數(1、2、3通道) | ||||
A有功功率 | 03指令 | floatABCD | 600 | 真實值 = 讀取值 |
B有功功率 | floatABCD | 602 | 真實值 = 讀取值 | |
C有功功率 | floatABCD | 604 | 真實值 = 讀取值 | |
合相有功功率 | floatABCD | 606 | 真實值 = 讀取值 | |
A無功功率 | floatABCD | 608 | 真實值 = 讀取值 | |
B無功功率 | floatABCD | 610 | 真實值 = 讀取值 | |
C無功功率 | floatABCD | 612 | 真實值 = 讀取值 | |
合相無功功率 | floatABCD | 614 | 真實值 = 讀取值 | |
A視在功率 | floatABCD | 616 | 真實值 = 讀取值 | |
B視在功率 | floatABCD | 618 | 真實值 = 讀取值 | |
C視在功率 | floatABCD | 620 | 真實值 = 讀取值 | |
合相視在功率 | floatABCD | 622 | 真實值 = 讀取值 | |
A相電壓 | floatABCD | 624 | 真實值 = 讀取值 | |
B相電壓 | floatABCD | 626 | 真實值 = 讀取值 | |
C相電壓 | floatABCD | 628 | 真實值 = 讀取值 | |
A相電流 | floatABCD | 630 | 真實值 = 讀取值 | |
B相電流 | floatABCD | 632 | 真實值 = 讀取值 | |
C相電流 | floatABCD | 634 | 真實值 = 讀取值 | |
三相電流和 | floatABCD | 636 | 真實值 = 讀取值 | |
A功率因數 | floatABCD | 638 | 真實值 = 讀取值 | |
B功率因數 | floatABCD | 640 | 真實值 = 讀取值 | |
C功率因數 | floatABCD | 642 | 真實值 = 讀取值 | |
合相功率因數 | floatABCD | 644 | 真實值 = 讀取值 | |
頻率 | floatABCD | 646 | 真實值 = 讀取值 | |
A有功電能 | floatABCD | 648 | 真實值 = 讀取值 | |
A有功電能 | floatABCD | 650 | 真實值 = 讀取值 | |
A有功電能 | floatABCD | 652 | 真實值 = 讀取值 | |
合相有功電能 | floatABCD | 654 | 真實值 = 讀取值 | |
A無功電能 | floatABCD | 656 | 真實值 = 讀取值 | |
B無功電能 | floatABCD | 658 | 真實值 = 讀取值 | |
C無功電能 | floatABCD | 660 | 真實值 = 讀取值 | |
合相無功電能 | floatABCD | 662 | 真實值 = 讀取值 | |
A視在電能 | floatABCD | 664 | 真實值 = 讀取值 | |
B視在電能 | floatABCD | 666 | 真實值 = 讀取值 | |
C視在電能 | floatABCD | 668 | 真實值 = 讀取值 | |
合相視在電能 | floatABCD | 670 | 真實值 = 讀取值 | |
配置參數 | ||||
COM1通信波特率 | 03指令 | u16 | 1000 | 見下表波特率數值對應表,默認為0,支持0-6,該寄存器決定RS485的通信波特率 |
COM2通信波特率 | u16 | 1001 | 見下表波特率數值對應表,默認為0,支持0-6,該寄存器決定隔離RS485的通信波特率 | |
偏移地址 | u16 | 1002 | 設備地址=偏移地址 | |
電流采集電阻 | u16 | 1003 | 0:100Ω | |
如不用無需配置 | 1:50Ω | |||
2:20Ω | ||||
3:10Ω | ||||
電流匝數比 | u16 | 1004 | 0.694456019 | |
如不用無需配置 | 0.388900463 | |||
0.291678241 | ||||
0.194456019 | ||||
配置參數 | ||||
累計電量1清零 | 01:查詢指令, | 0 | 用于第一通道累計電量清零 | |
累計電量2清零 | 1 | 用于第二通道累計電量清零 | ||
累計電量3清零 | 2 | 用于第三通道累計電量清零 |
備注:
①:使用第三方PLC/組態與設備通訊時,Modbus地址定義如下:
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器
采用5位碼格式,第一個字符決定寄存器類型,其余4個字符代表地址。地址1從0 開始,如00001對應0000。
說明:由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同,具體以其幫助文檔中 對Modbus的定義說明為準。
PLC例程下載地址:
http://www.luxeswinger.com/zlxz/danziliao/1226.html
第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址:
http://www.luxeswinger.com/software/software/第三方組態例程.rar
②:波特率及校驗位
串口1保持寄存器地址1000
串口2保持寄存器地址1001
字節位數 | 定義 | 說明 |
Bit0~Bit7 | 波特率 | 0:9600 1:2400 2:4800 3:9600 4:19200 5:38400 6:115200 7:57600 8:56000 9:14400 10:1200 |
Bit8~Bit9 | 奇偶校驗 | 0:無校驗 1:偶校驗(Even) 2:奇校驗(Odd) |
Bit10~Bit11 | 停止位 | 0:停止位1位 1:停止位2位 2:停止位1.5位 |
指令可通過“聚英翱翔DAM調試軟件”,勾選調試信息來獲取。
指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
查詢第一路交流電壓
獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.01
發送碼:FE 04 00 00 00 01 25 C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 C5 | CRC16 |
模擬返回信息:
返回碼:FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令:如果查詢錯誤,返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數 |
00 00 | 查詢的AD字 | 0x56FA,即十進制22266,為查詢的模擬量AD字的值,實際值是222.66 |
AD 24 | CRC16 |
查詢累積電量(float類型)
發送碼:FE 04 00 46 00 02 84 11
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 46 | 起始地址 | 要查詢累積電量(float類型)的寄存器地址 |
00 02 | 查詢數量 | 要查詢的模擬量數量 |
84 11 | CRC16 |
模擬返回信息:
返回碼:FE 04 04 47 BF 68 00 FE 1B
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令:如果查詢錯誤,返回0x82 |
04 | 字節數 | 返回狀態信息的所有字節數 |
47 BF 68 00 | 查詢的AD字 | 字節順序是floatABCD, 47 BF 68 00 代表98000,即累積電量98000W.h |
FE 1B | CRC16 |
配置修正系數1(float類型)
發送碼:FE 10 00 64 00 02 04 3F 99 99 9A F1 63
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多個寄存器的功能碼 |
00 64 | 起始地址 | 配置的寄存器起始地址 |
00 02 | 查詢數量 | 要配置的數量 |
04 | 字節數量 | 數據字節數量 |
3F 99 99 9A | 數據 | 3F 99 99 9A代表1.2,即修正系數1為1.2 第1路輸入電壓=采集值*1.2; 如第一路采集值為200,則最終第一路輸入的電壓=200*1.2=240 |
F1 63 | CRC16 |
模擬返回信息:
返回碼:FE 10 00 64 00 02 14 18
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多個寄存器的功能碼 |
00 64 | 起始地址 | 配置的寄存器起始地址 |
00 02 | 查詢數量 | 要配置的數量 |
14 18 | CRC16 |
