首頁 > 產品中心 > I/O模塊 > 電力測量模塊

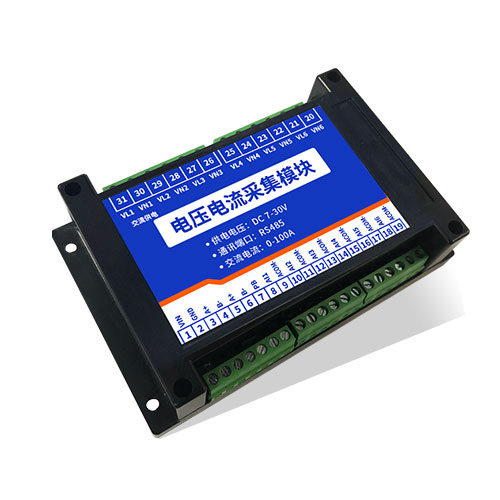

AC0606 工業級電參數采集模塊

隔離防雷防浪涌 | 高精度±0.2% | 多種通訊方式可選 | 多種電參數可測

工業級電壓電流采集，高精度士0.2%，隔離防雷防浪涌，電壓/電流/有功功率/視在功率/功率因數等多種電參數可測，Modbus Rtu協議，RS485/網口/WiFi/GPRS/LORA多種通訊方式可選，設備可連接聚英云平臺

聯網方式：RS485/網口/WIFI/4G 功能說明：三相6路 版本說明：標準版 協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件 二次開發：支持 安裝方式：35mm導軌或四角螺絲

一、產品特點

  • DC7-30V寬壓供電；AC220V；AC380V
  • 電源接口采用防反接、自恢復保險、瞬態抑制二極管多重保護
  • 通訊接口支持2路RS485，其中一路帶光電隔離；
  • 同時支持多種協議，Modbus RTU/TCP/ASCLL協議；
  • 通信波特率：2400,4800,9600,19200,38400,115200（可以通過軟件修改，默認9600）；
  • 3路交流電壓采集；3路交流電流采集（需配電流互感器）。
  • 有功功率，無功功率，視在功率，功率因數累積電量，頻率等電參數輸出。

二、產品功能

  • 6路交流電壓采集；
  • 6路交流電流采集；
  • 用電量統計；
  • 功率因數計算；
  • 有功功率、無功功率、視在功率顯示：
  • 支持波特率：2400,4800,9600,19200,38400,115200（可以通過軟件修改，默認9600）。

版本說明

型號

modbus

RS485

交流電壓

交流電流

供電

DAMAC0606-485

●

●

6

6

7-30VDC

DAMAC0606-485-220V

●

●

6

6

220VAC

DAMAC0606-485-380V

●

●

6

6

380VAC

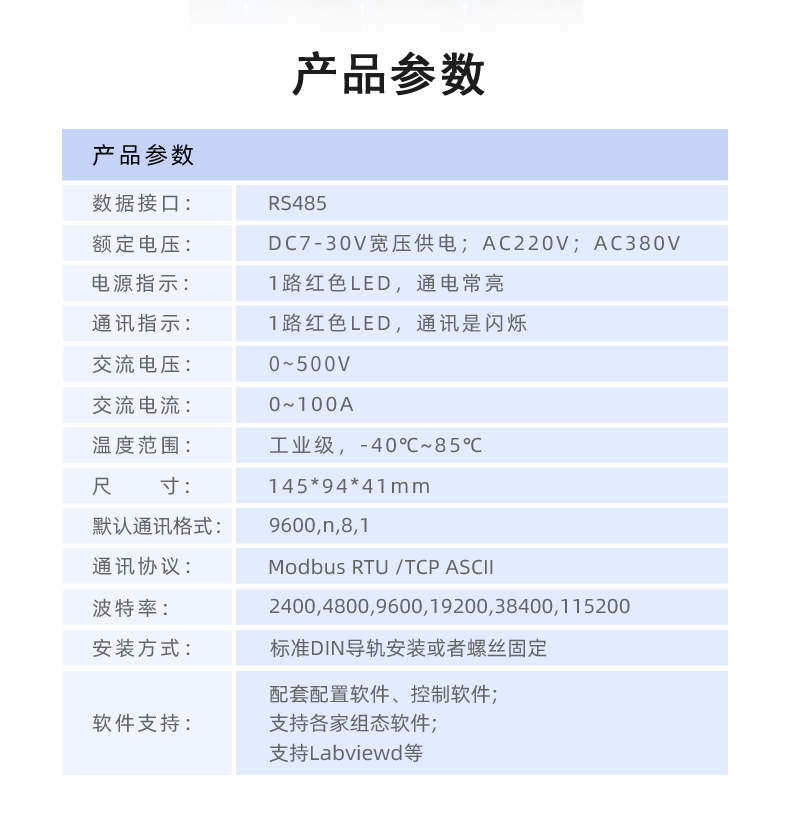

主要參數

參數

說明

數據接口

RS485*2

額定電壓

DC7-30V寬壓供電；AC220V；AC380V

電源指示

1路紅色LED指示，通電常亮

通訊指示

1路紅色LED，通訊時閃爍

信號輸入指示

紅色LED指示，輸入常亮

交流電壓

0~500V

交流電流

0~10A；0~30A；0~100A

采集精度

±0.5%

溫度范圍

工業級，-40℃～85℃

尺寸

145*94*41mm

重量

200g

默認通訊格式

9600,n,8,1

通訊協議

Modbus RTU/TCP/ASCLL

波特率

2400,4800,9600,19200,38400，115200

軟件支持

配套配置軟件、控制軟件；
支持各家組態軟件；
支持Labviewd等

安裝方式

標準DIN導軌安裝或者螺絲固定

五、接口說明

1、引腳說明

功能

序號

引腳

說明

供電DC 7-30V

1

VIN

電源正極

2

GND

電源負極

通訊接口

3

A+

485 A+接線引腳

4

B-

485 B-接線引腳

5

A+

485 A+接線引腳

6

B-

485 B-接線引腳

7

PB

485屏蔽線

外部互感器接線口

8

互感器1

第1路互感器輸入，不分線序

9

10

互感器2

第2路互感器輸入，不分線序

11

12

互感器3

第3路互感器輸入，不分線序

13

14

互感器4

第4路互感器輸入，不分線序

15

16

互感器5

第5路互感器輸入，不分線序

17

18

互感器6

第6路互感器輸入，不分線序

19

交流電壓采集接線口

20

電壓1

VL1火線或相線，VN1為零線

21

22

電壓2

VL2火線或相線，VN2為零線

23

24

電壓3

VL3火線或相線，VN3為零線

25

26

電壓4

VL4火線或相線，VN4為零線

27

28

電壓5

VL5火線或相線，VN5為零線

29

30

電壓6

VL6火線或相線，VN6為零線

31

交流采集1

交流采集1

需按照交流方向串入互感器中

交流采集2

交流采集2

需按照交流方向串入互感器中

交流采集3

交流采集3

需按照交流方向串入互感器中

交流采集4

交流采集4

需按照交流方向串入互感器中

交流采集5

交流采集5

需按照交流方向串入互感器中

交流采集6

交流采集6

需按照交流方向串入互感器中

電壓接線示意圖

電流穿線方式

六、通訊接線說明

1、RS485級聯接線方式

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

USB轉485接線

七、測試軟件說明

軟件界面

JYDAM調試軟件：

工具欄

說明

通訊設置

  • 串口/網絡通訊方式選擇；
  • 端口號/TCP地址選擇；
  • 設置AI/DI/DO讀取刷新時間。

DO控制

  • 操作DO通道；
  • 選擇DO模式；
  • 設置動作時間。

DI輸入

  • 查看DI輸入狀態；
  • 讀取DI狀態生成查詢指令；
  • 設置DI/DO通道名稱。

模擬量輸入

  • 顯示4-20ma/0-10v/0-5v實時數據/曲線；
  • 顯示PT100/K型熱電偶/DS18B20溫度數據/曲線；
  • 顯示實時采集時間；
  • 設置AI/溫度通道名稱；
  • 設置AI通道量程轉換及顯示單位；
  • 手動導出excel表格數據；
  • 手動保存數據曲線。

模擬量輸出

  • 設置AO輸出；
  • 生成AO多通道輸出指令。

配置參數

  • 顯示當前設備AI/DI/DO通道數量信息；
  • 設置波特率；
  • 設置偏移地址；
  • 設置工作模式；
  • 設置AI/DI/DO自動回傳；
  • 設置DO掉電記憶。

指令區域

  • 生成AI/DI/DO/AO/參數設置等指令。

調試區域

  • 用戶自定義發送指令測試。

通訊測試

  1. 選擇設備當前串口號（IP地址填寫IP）；
  2. 選擇默認波特率9600；
  3. 打開端口：
  4. 右側有接收指令，可控制繼電器即通訊成功。

模擬量數據輸入說明

  1. 選擇模擬量輸入；
  2. 下方可以直接查看數據大小和實時曲線。

默認通道參數

AI1

實際電壓1

AI17

功率因數5

AI2

實際電壓2

AI18

功率因數6

AI3

實際電壓3

AI19

有功功率1

AI4

實際電壓4

AI20

有功功率2

AI5

實際電壓5

AI21

有功功率3

AI6

實際電壓6

AI22

有功功率4

AI7

實際電流1

AI23

有功功率5

AI8

實際電流2

AI24

有功功率6

AI9

實際電流3

AI25

累計電量1

AI10

實際電流4

AI26

累計電量2

AI11

實際電流5

AI27

累計電量3

AI12

實際電流6

AI28

累計電量4

AI13

功率因數1

AI29

累計電量5

AI14

功率因數2

AI30

累計電量6

AI15

功率因數3

AI31

頻率1

AI16

功率因數4

AI32

頻率2

八、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

九、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

寄存器名稱

數據類型

寄存器地址

說明

模擬量輸入

交流電壓1

模擬量
4號指令

(3號指令起始地址50)

u16

0

真實值= 讀取值/100
22015代表220.15V

交流電壓2

u16

1

真實值= 讀取值/100
22015代表220.15V

交流電壓3

u16

2

真實值= 讀取值/100
22015代表220.15V

交流電壓4

u16

3

真實值= 讀取值/100
22015代表220.15V

交流電壓5

u16

4

真實值= 讀取值/100
22015代表220.15V

交流電壓6

u16

5

真實值= 讀取值/100
22015代表220.15V

交流電流1

u16

6

真實值= 讀取值/100 752代表7.52A

交流電流2

u16

7

真實值= 讀取值/100 752代表7.52A

交流電流3

u16

8

真實值= 讀取值/100 752代表7.52A

交流電流4

u16

9

真實值= 讀取值/100 752代表7.52A

交流電流5

u16

10

真實值= 讀取值/100 752代表7.52A

交流電流6

u16

11

真實值= 讀取值/100 752代表7.52A

功率因數1

u16

12

真實值=讀取值/1000 854代表0.854

功率因數2

u16

13

真實值=讀取值/1000 854代表0.854

功率因數3

u16

14

真實值=讀取值/1000 854代表0.854

功率因數4

u16

15

真實值=讀取值/1000 854代表0.854

功率因數5

u16

16

真實值=讀取值/1000 854代表0.854

功率因數6

u16

17

真實值=讀取值/1000 854代表0.854

有功功率1

u16

18

真實值=讀取值

有功功率2

u16

19

真實值=讀取值

有功功率3

u16

20

真實值=讀取值

有功功率4

u16

21

真實值=讀取值

有功功率5

u16

22

真實值=讀取值

有功功率6

u16

23

真實值=讀取值

累計電量1

u16

24

真實值=讀取值 單位W.h

累計電量2

u16

25

真實值=讀取值 單位W.h

累計電量3

u16

26

真實值=讀取值 單位W.h

累計電量4

u16

27

真實值=讀取值 單位W.h

累計電量5

u16

28

真實值=讀取值 單位W.h

累計電量6

u16

29

真實值=讀取值 單位W.h

頻率1

u16

30

50代表50Hz；60代表60Hz

頻率2

u16

29

50代表50Hz；60代表60Hz

浮點參數

交流電壓1

模擬量
4號指令

(3號指令起始地址100)

FloatABCD

50

真實值 = 讀取值

交流電壓2

FloatABCD

52

真實值 = 讀取值

交流電壓3

FloatABCD

54

真實值 = 讀取值

交流電壓4

FloatABCD

56

真實值 = 讀取值

交流電壓5

FloatABCD

58

真實值 = 讀取值

交流電壓6

FloatABCD

60

真實值 = 讀取值

交流電流1

FloatABCD

62

真實值 = 讀取值

交流電流2

FloatABCD

64

真實值 = 讀取值

交流電流3

FloatABCD

66

真實值 = 讀取值

交流電流4

FloatABCD

68

真實值 = 讀取值

交流電流5

FloatABCD

70

真實值 = 讀取值

交流電流6

FloatABCD

72

真實值 = 讀取值

功率因數1

FloatABCD

74

真實值 = 讀取值

功率因數2

FloatABCD

76

真實值 = 讀取值

功率因數3

FloatABCD

78

真實值 = 讀取值

功率因數4

FloatABCD

80

真實值 = 讀取值

功率因數5

FloatABCD

82

真實值 = 讀取值

功率因數6

FloatABCD

84

真實值 = 讀取值

有功功率1

FloatABCD

86

真實值 = 讀取值

有功功率2

FloatABCD

88

真實值 = 讀取值

有功功率3

FloatABCD

90

真實值 = 讀取值

有功功率4

FloatABCD

92

真實值 = 讀取值

有功功率5

FloatABCD

94

真實值 = 讀取值

有功功率6

FloatABCD

96

真實值 = 讀取值

累計電量1

FloatABCD

98

真實值 = 讀取值

累計電量2

FloatABCD

100

真實值 = 讀取值

累計電量3

FloatABCD

102

真實值 = 讀取值

累計電量4

FloatABCD

104

真實值 = 讀取值

累計電量5

FloatABCD

106

真實值 = 讀取值

累計電量6

FloatABCD

108

真實值 = 讀取值

頻率1

FloatABCD

110

真實值 = 讀取值

頻率2

FloatABCD

112

真實值 = 讀取值

其它參數（1、2、3通道）

A有功功率

03指令
保持寄存器

floatABCD

600

真實值 = 讀取值

B有功功率

floatABCD

602

真實值 = 讀取值

C有功功率

floatABCD

604

真實值 = 讀取值

合相有功功率

floatABCD

606

真實值 = 讀取值

A無功功率

floatABCD

608

真實值 = 讀取值

B無功功率

floatABCD

610

真實值 = 讀取值

C無功功率

floatABCD

612

真實值 = 讀取值

合相無功功率

floatABCD

614

真實值 = 讀取值

A視在功率

floatABCD

616

真實值 = 讀取值

B視在功率

floatABCD

618

真實值 = 讀取值

C視在功率

floatABCD

620

真實值 = 讀取值

合相視在功率

floatABCD

622

真實值 = 讀取值

A相電壓

floatABCD

624

真實值 = 讀取值

B相電壓

floatABCD

626

真實值 = 讀取值

C相電壓

floatABCD

628

真實值 = 讀取值

A相電流

floatABCD

630

真實值 = 讀取值

B相電流

floatABCD

632

真實值 = 讀取值

C相電流

floatABCD

634

真實值 = 讀取值

三相電流和

floatABCD

636

真實值 = 讀取值

A功率因數

floatABCD

638

真實值 = 讀取值

B功率因數

floatABCD

640

真實值 = 讀取值

C功率因數

floatABCD

642

真實值 = 讀取值

合相功率因數

floatABCD

644

真實值 = 讀取值

頻率

floatABCD

646

真實值 = 讀取值

A有功電能

floatABCD

648

真實值 = 讀取值

A有功電能

floatABCD

650

真實值 = 讀取值

A有功電能

floatABCD

652

真實值 = 讀取值

合相有功電能

floatABCD

654

真實值 = 讀取值

A無功電能

floatABCD

656

真實值 = 讀取值

B無功電能

floatABCD

658

真實值 = 讀取值

C無功電能

floatABCD

660

真實值 = 讀取值

合相無功電能

floatABCD

662

真實值 = 讀取值

A視在電能

floatABCD

664

真實值 = 讀取值

B視在電能

floatABCD

666

真實值 = 讀取值

C視在電能

floatABCD

668

真實值 = 讀取值

合相視在電能

floatABCD

670

真實值 = 讀取值

其它參數（4、5、6通道）

A有功功率

03指令
保持寄存器

floatABCD

700

真實值 = 讀取值

B有功功率

floatABCD

702

真實值 = 讀取值

C有功功率

floatABCD

704

真實值 = 讀取值

合相有功功率

floatABCD

706

真實值 = 讀取值

A無功功率

floatABCD

708

真實值 = 讀取值

B無功功率

floatABCD

710

真實值 = 讀取值

C無功功率

floatABCD

712

真實值 = 讀取值

合相無功功率

floatABCD

714

真實值 = 讀取值

A視在功率

floatABCD

716

真實值 = 讀取值

B視在功率

floatABCD

718

真實值 = 讀取值

C視在功率

floatABCD

720

真實值 = 讀取值

合相視在功率

floatABCD

722

真實值 = 讀取值

A相電壓

floatABCD

724

真實值 = 讀取值

B相電壓

floatABCD

726

真實值 = 讀取值

C相電壓

floatABCD

728

真實值 = 讀取值

A相電流

floatABCD

730

真實值 = 讀取值

B相電流

floatABCD

732

真實值 = 讀取值

C相電流

floatABCD

734

真實值 = 讀取值

三相電流和

floatABCD

736

真實值 = 讀取值

A功率因數

floatABCD

738

真實值 = 讀取值

B功率因數

floatABCD

740

真實值 = 讀取值

C功率因數

floatABCD

742

真實值 = 讀取值

合相功率因數

floatABCD

744

真實值 = 讀取值

頻率

floatABCD

746

真實值 = 讀取值

A有功電能

floatABCD

748

真實值 = 讀取值

A有功電能

floatABCD

750

真實值 = 讀取值

A有功電能

floatABCD

752

真實值 = 讀取值

合相有功電能

floatABCD

754

真實值 = 讀取值

A無功電能

floatABCD

756

真實值 = 讀取值

B無功電能

floatABCD

758

真實值 = 讀取值

C無功電能

floatABCD

760

真實值 = 讀取值

合相無功電能

floatABCD

762

真實值 = 讀取值

A視在電能

floatABCD

764

真實值 = 讀取值

B視在電能

floatABCD

766

真實值 = 讀取值

C視在電能

floatABCD

768

真實值 = 讀取值

合相視在電能

floatABCD

770

真實值 = 讀取值

配置參數

COM1通信波特率

03指令
保持寄存器

u16

1000

見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定RS485的通信波特率

COM2通信波特率

u16

1001

見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定隔離RS485的通信波特率

偏移地址

u16

1002

設備地址=偏移地址

電流采集電阻

u16

1003

0：100Ω

如不用無需配置

1：50Ω

2：20Ω

3：10Ω

電流匝數比

u16

1004

0.694456019

如不用無需配置

0.388900463

0.291678241

0.194456019

配置參數

累計電量1清零

01：查詢指令，
05：?jiǎn)瓮ǖ揽刂浦噶睿?br/>15：多通道同時控制指令。

0

用于第一通道累計電量清零

累計電量2清零

1

用于第二通道累計電量清零

累計電量3清零

2

用于第三通道累計電量清零

累計電量4清零

3

用于第四通道累計電量清零

累計電量5清零

4

用于第五通道累計電量清零

累計電量6清零

5

用于第六通道累計電量清零

備注：

①：使用第三方PLC/組態與設備通訊時，Modbus地址定義如下：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0 開始，如00001對應0000。

說明：由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同，具體以其幫助文檔中 對Modbus的定義說明為準。

PLC例程下載地址：

http://www.luxeswinger.com/zlxz/danziliao/1226.html

第三方組態（MCGS/組態王/力控/WINCC/威綸通）例程下載地址：

http://www.luxeswinger.com/software/software/第三方組態例程.rar

②：波特率及校驗位

串口1保持寄存器地址1000

串口2保持寄存器地址1001

字節位數

定義

說明

Bit0~Bit7

波特率

0：9600

1：2400

2：4800

3：9600

4：19200

5：38400

6：115200

7：57600

8：56000

9：14400

10：1200

Bit8~Bit9

奇偶校驗

0：無校驗

1：偶校驗（Even）

2：奇校驗（Odd）

Bit10~Bit11

停止位

0：停止位1位

1：停止位2位

2：停止位1.5位

3、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

4、指令詳解

4.1、模擬量查詢

查詢第一路交流電壓

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.01

發送碼：FE 04 00 00 00 01 25 C5

字段

含義

備注

FE

設備地址

04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 01

查詢數量

要查詢的模擬量數量

25 C5

CRC16

校驗碼

模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

字段

含義

備注

FE

設備地址

04

04指令

返回指令：如果查詢錯誤，返回0x82

02

字節數

返回狀態信息的所有字節數

00 00

查詢的AD字

0x56FA，即十進制22266，為查詢的模擬量AD字的值,實際值是222.66

AD 24

CRC16

檢驗碼

查詢累積電量（float類型）

發送碼：FE 04 00 46 00 02 84 11

字段

含義

備注

FE

設備地址

04

04指令

查詢輸入寄存器指令

00 46

起始地址

要查詢累積電量（float類型）的寄存器地址

00 02

查詢數量

要查詢的模擬量數量

84 11

CRC16

模擬返回信息：

返回碼：FE 04 04 47 BF 68 00 FE 1B


字段

含義

備注

FE

設備地址

04

04指令

返回指令：如果查詢錯誤，返回0x82

04

字節數

返回狀態信息的所有字節數

47 BF 68 00

查詢的AD字

字節順序是floatABCD，

47 BF 68 00 代表98000，即累積電量98000W.h

FE 1B

CRC16

4.2、配置修正系數

配置修正系數1（float類型）

發送碼：FE 10 00 64 00 02 04 3F 99 99 9A F1 63

字段

含義

備注

FE

設備地址

10

10指令

寫多個寄存器的功能碼

00 64

起始地址

配置的寄存器起始地址

00 02

查詢數量

要配置的數量

04

字節數量

數據字節數量

3F 99 99 9A

數據

3F 99 99 9A代表1.2，即修正系數1為1.2

第1路輸入電壓=采集值*1.2；

如第一路采集值為200，則最終第一路輸入的電壓=200*1.2=240

F1 63

CRC16

模擬返回信息：

返回碼：FE 10 00 64 00 02 14 18

字段

含義

備注

FE

設備地址

10

10指令

寫多個寄存器的功能碼

00 64

起始地址

配置的寄存器起始地址

00 02

查詢數量

要配置的數量

14 18

CRC16

電參數采集模塊參數

AC0606 工業級電參數采集模塊相關資料下載
AC0606 工業級電參數采集模塊說明書 AC0606 工業級電參數采集模塊說明書
Modbus工程 Modbus工程
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
在線購買
批量采購/定制產品

銷售專線： 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱：[email protected]

技術咨詢

在線咨詢： 點擊咨詢

聯系郵箱：[email protected]

常見問題
Copyright ? 2007-2025 北京聚英翱翔電子有限公司 版權所有京ICP備08002618號-1 網站地圖
聯系銷售
銷售王經理微信 銷售王經理
微信公眾號 微信公眾號
服務熱線
400-6688-400
