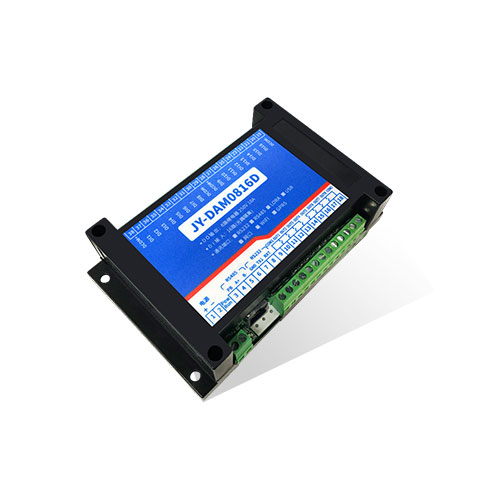

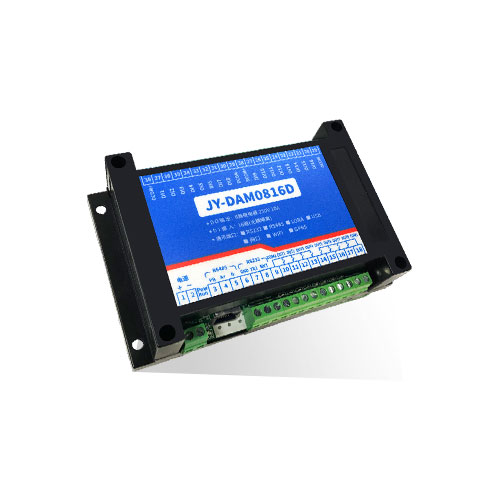

一、產品特點

• DC7-30V；
• 繼電器輸出觸點隔離；
• 通訊接口RJ45以太網口；
• 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）；
• 通信協議：支持標準modbus RTU協議。

二、產品功能

• 16路光耦輸入（5-24V）；
• 8路繼電器輸出。

三、產品選型

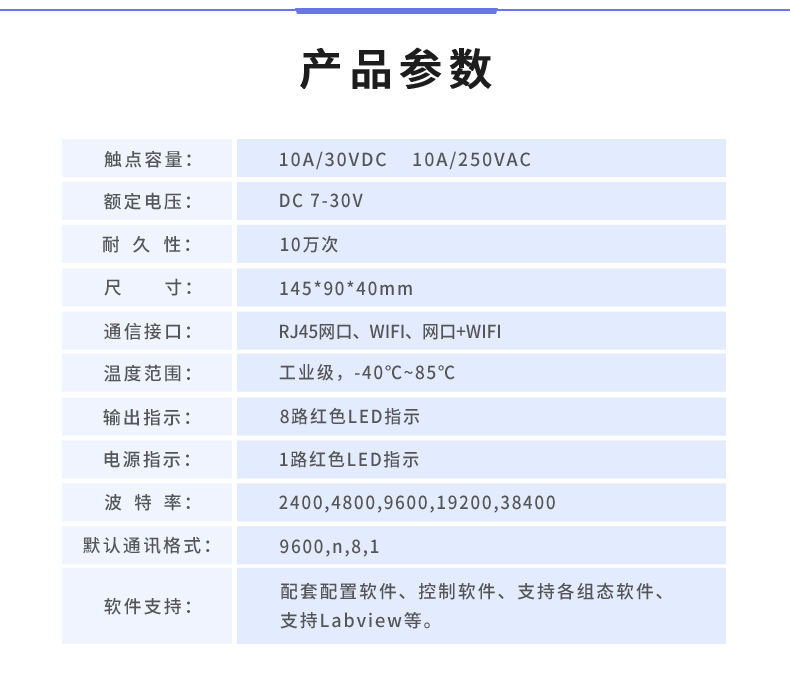

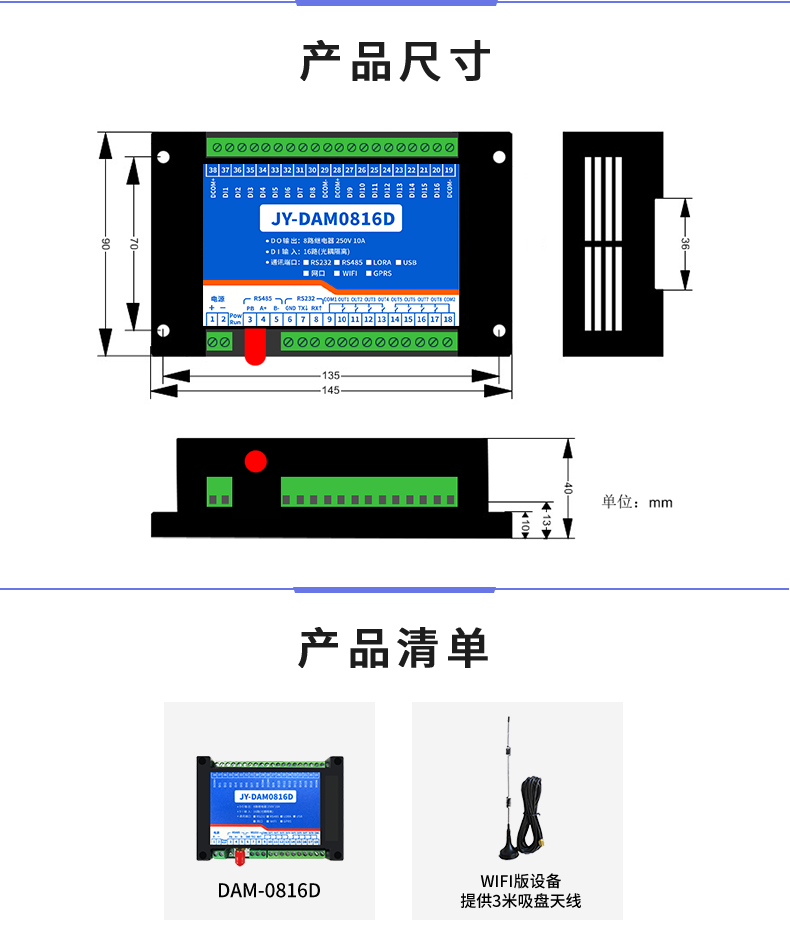

四、主要參數

五、接線方式

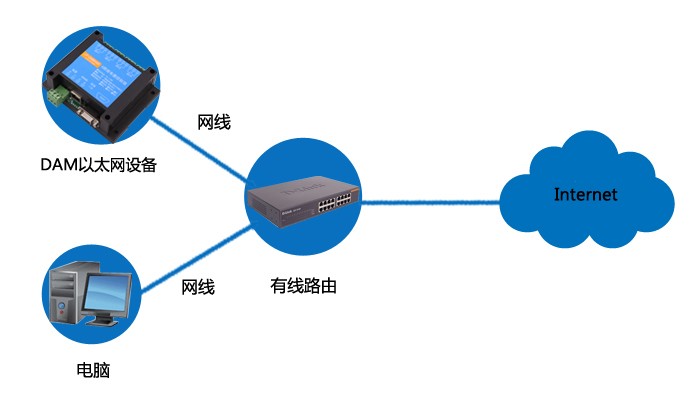

1、通訊接線說明

2、繼電器接線說明

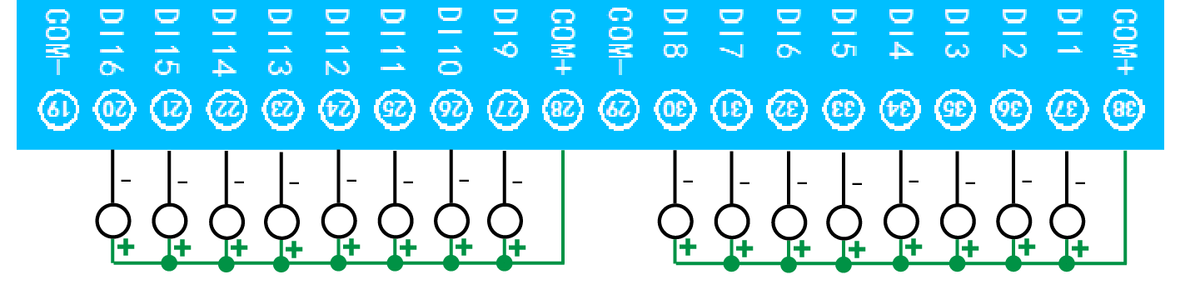

3、有源開關量接線示意圖

4、無源開關量接線示意圖

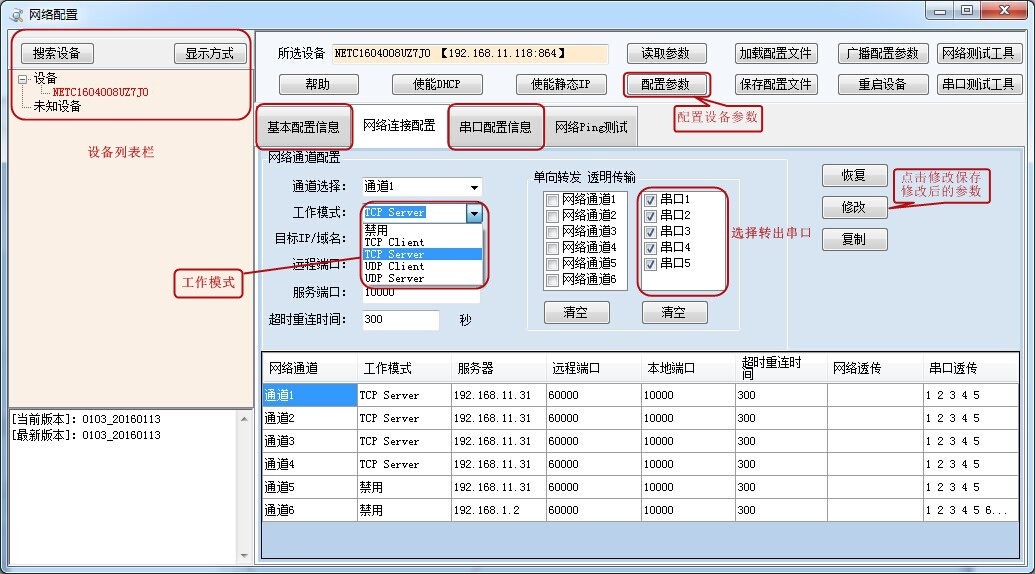

六、配置軟件使用說明

使用“以太網配置軟件”（相關下載內下載），配置設備的設備地址及設備的網絡通信模式。

詳細配置方法參見“以太網配置軟件使用說明”文檔。

軟件下載地址：http://www.luxeswinger.com/software/jynet/以太網轉串口配置軟件.rar

設備參數配置完畢，通過建立虛擬串口或網絡調試助手進行測試。

七、閃開閃斷功能及設置

1、閃開閃斷功能介紹

手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；

閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；

閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；

2、閃斷閃開的設置

閃開閃斷模式不能寫入設備內部，可以通過發送指令實現，聚英組態軟件上即可實現此功能。

注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正?？刂啤?/span>

八、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式。

2、 Modbus寄存器說明

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器，主要支持以下指令碼：2、4

線圈寄存器地址表：

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。

3、指令生成說明

應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。

注意：RS485總線可以掛載多個設備。

指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。

4、指令列表

5、指令詳解

5.1、繼電器狀態

繼電器查詢（4路繼電器）

發送指令碼：FE 01 00 00 00 04 29 C6

繼電器卡返回信息：

返回碼：FE 01 01 00 61 9C

5.2、光耦輸入

查詢光耦

發送碼：FE 02 00 00 00 10 6D C9

光耦返回信息：

返回碼：FE 02 02 00 00 AD AC

5.3、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回碼：FE 10 00 03 00 02 A5 C7

5.4、全開全關指令

全開全關指令解析

可同時控制指定的多路通道的閉合和斷開，將下列指令中的全開全關命令更改即可。

更改方法：將2進制轉換成16進制即可，其中2進制中1代表閉合，0代表斷開，全開2進制為1111,16進制為0F（也可使用默認的FF執行），其他多路通道以此類推。

全開發送碼：FE 0F 00 00 00 04 01 FF 31 D2

全斷發送碼：FE 0F 00 00 00 04 01 00 71 92

全開返回碼：FE 0F 00 00 00 04 40 07

全斷返回碼：FE 0F 00 00 00 04 40 07

九、聚英組態軟件使用

1、軟件下載

軟件名稱：聚英組態軟件

軟件下載鏈接地址：http://pan.baidu.com/s/1ntPZK4h

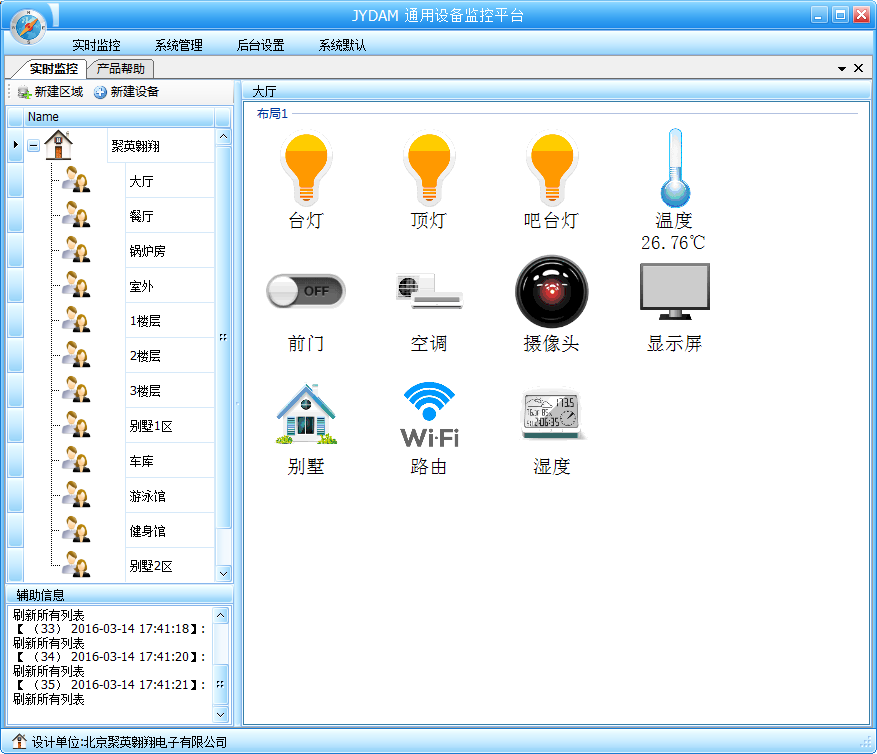

2、軟件界面

本軟件適用與我公司的DAM系列設備連接使用，支持串口、WiFi等通訊方式。軟件更加人性化，能夠自主的添加、刪除、修改。有清晰的框架結構，便于管理，可實時顯示設備狀態及采集的數據，可查詢歷史操作導出歷史數據excel表格

人員管理結構包含：系統管理員、管理員、操作員、監視員。

設備管理結構包含：區域、設備組、設備。

軟件功能：

1. 軟件登陸
2. 添加區域
3. 添加設備（設備組命名）
4. 操作設備
5. 定時功能
6. 查看歷史數據及數據導出
7. 數據備份及還原
8. 系統設定

軟件操作

由于聚英組態軟件實現的功能較多，具體操作方法參考閱讀：聚英組態軟件使用說明.pdf
