工業級網絡控制模塊,12路繼電器輸出(DO)8路開關量采集(DI)8路模擬量采集(Al)4路模擬量輸出(AO),12路繼電器控制輸出,觸點隔離;8路開關量輸入;8路模擬量輸入;4路模擬量輸出;支持單網口、單WIFI、網口+WIFI三種分類;支持TCP/UDP工...
l DC12-30V寬壓供電;
l 輸入光耦隔離,繼電器輸出觸點隔離;
l 通訊接口支持WIFI;
l 支持標準modbus協議,同時支持RTU和TCP格式;
l 具有閃開、閃斷功能,可以在指令里邊帶參數、操作繼電器開一段時間自動關閉;
l 具有頻閃功能,可以控制器繼電器周期性開關;
l 可以設置0-255個設備地址,通過軟件設置。
l 8路光耦輸入(5-24V);
l 12路繼電器輸出;
l 8路12位分辨率模擬量電壓輸入;
l 4路12位分辨率模擬量隔離輸出
l 支持波特率:2400,4800,9600,19200,38400(可以通過軟件修改,默認9600);
版本 | 定時功能 | 聯動模式 | 模擬量閾值 | 場景 |
普通版 | ||||
智能自控版 | ● | ● | ● | ● |
①、普通版:
l 設備默認輸入和輸出之間為互相獨立,沒有關系。
②、智能自控版:
l 定時控制----年月日時分秒自定義設置時間控制,可循環;
l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;
l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;
l 模擬量自動控制----自定義模擬量上下限閾值,觸發后自動控制;
l 場景控制-----自定義完整的邏輯控制觸發條件;
l 70組規則設定----多達70組規則條件設定,滿足各種邏輯要求。

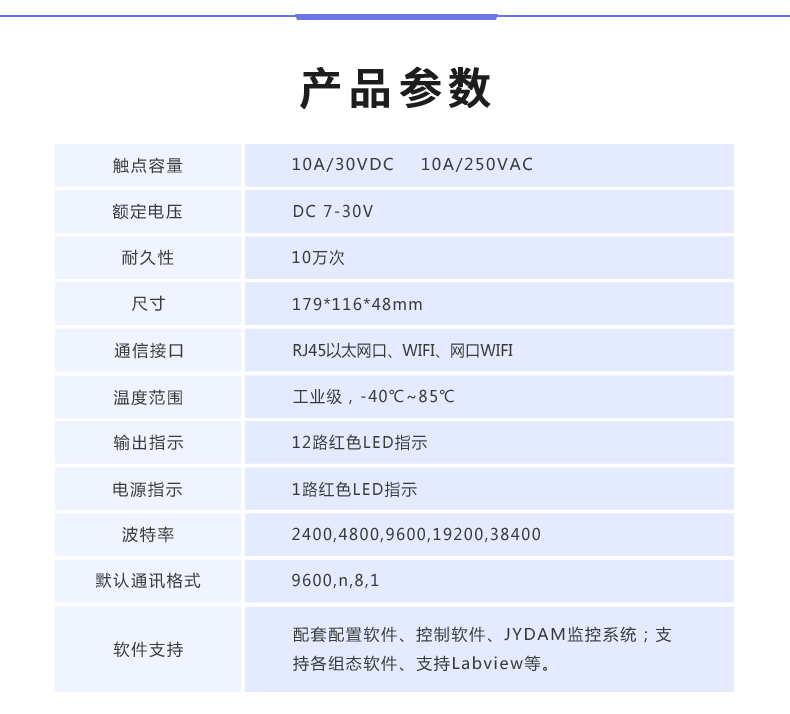

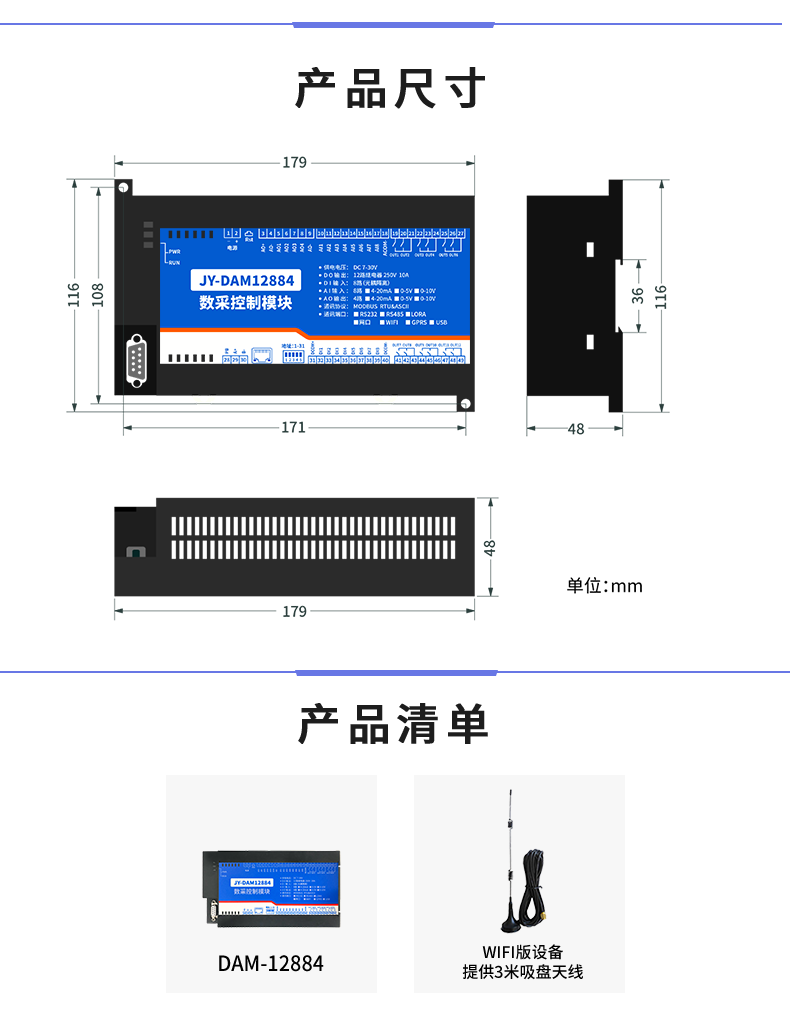

參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | WIFI |
默認IP | 192.168.10.1,端口號:8080 |
默認工作模式 | TCP Server |
額定電壓 | DC 12-30V |
電源指示 | 1路紅色LED指示(通電時常亮) |
輸出指示 | 12路紅色LED指示 |
溫度范圍 | 工業級,-40℃~85℃ |
尺寸 | 180*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、控制軟件; |
功能 | 序號 | 引腳 | 說明 |
供電(DC7-30V) | 1 | + | 電源正極 |
2 | - | 電源負極 | |
通訊 | 28 | PB | 485屏蔽線 |
29 | A+ | 485 A+接線引腳 | |
30 | B- | 485 B-接線引腳 | |
A0(模擬量輸出) | 3 | A0+ | A0輸出隔離供電電源正極(12-24V) |
4 | A0- | A0輸出隔離供電電源負極(12-24V) | |
5 | A01 | 第一路模擬量輸出正極 | |
6 | A02 | 第二路模擬量輸出正極 | |
7 | A03 | 第三路模擬量輸出正極 | |
8 | AO4 | 第四路模擬量輸出正極 | |
9 | AO- | 模擬量輸出負極(與4腳相通) | |
AI(模擬量輸入) | 10 | AI1 | 第一路模擬量輸入信號正 |
11 | AI2 | 第二路模擬量輸入信號正 | |
12 | AI3 | 第三路模擬量輸入信號正 | |
13 | AI4 | 第四路模擬量輸入信號正 | |
14 | AI5 | 第五路模擬量輸入信號正 | |
15 | AI6 | 第六路模擬量輸入信號正 | |
16 | AI7 | 第七路模擬量輸入信號正 | |
17 | AI8 | 第八路模擬量輸入信號正 | |
18 | GND | 模擬量輸入信號負 | |
DI(開關量輸入) | 31 | DCOM+ | 不接 |
32 | DI1 | 第一路開關量輸入信號正 | |
33 | DI2 | 第二路開關量輸入信號正 | |
34 | DI3 | 第三路開關量輸入信號正 | |
35 | DI4 | 第四路開關量輸入信號正 | |
36 | DI5 | 第五路開關量輸入信號正 | |
37 | DI6 | 第六路開關量輸入信號正 | |
38 | DI7 | 第七路開關量輸入信號正 | |
39 | DI8 | 第八路開關量輸入信號負 | |
40 | DCOM- | 開關量輸入信號負(共負) | |
DO(繼電器輸出) | 19 | DO1 | 第一路繼電器輸出 |
20 | DO2 | 第二路繼電器輸出 | |
21 | COM | 一路和二路繼電器輸出公共端 | |
22 | DO3 | 第三路繼電器輸出 | |
23 | DO4 | 第四路繼電器輸出 | |
24 | COM | 三路和四路繼電器輸出公共端 | |
25 | DO5 | 第五路繼電器輸出 | |
26 | DO6 | 第六路繼電器輸出 | |
27 | COM | 五路和六路繼電器輸出公共端 | |
41 | DO7 | 第七路繼電器輸出 | |
42 | DO8 | 第八路繼電器輸出 | |
43 | COM | 七路和八路繼電器輸出公共端 | |
44 | DO9 | 第九路繼電器輸出 | |
45 | DO10 | 第十路繼電器輸出 | |
46 | COM | 九路和十路繼電器輸出公共端 | |
47 | DO11 | 第十一路繼電器輸出 | |
48 | DO12 | 第十二路繼電器輸出 | |
49 | COM | 十一路和十二路繼電器輸出公共端 |
設備默認WIFI信號名稱:JY_****,連接密碼:12345678.
設備默認IP:192.168.10.1,登錄賬號:admin,密碼:admin
若沒有出現此信號,需要先對設備進行復位操作。
2、WiFi復位說明
1) 網口左側有一個黑色復位按鍵或復位引腳(兩個彎曲引出的針腳),若沒有復位按鍵或引腳,請與技術客服聯系,010-82899827-803。
2) 按住復位按鍵(或短接兩個復位腳)5s后拿開。拿開后,WIFI模塊指示燈會快速閃爍幾次,然后正常閃爍。說明設備復位成功,等待5s,設備WIFI信號會出現,WIFI信號名稱為JY_**(**代表數字),WIFI連接密碼為12345678。
單WIFI+網口版設備通過WEB方式進行參數配置。具體配置說明手冊下載地址如下:
http://www.luxeswinger.com/software/software/單WIFI使用手冊V1.0.pdf
使用JYDAM調試軟件與設備連接測試,軟件下載地址:
http://www.luxeswinger.com/software/JYDAM調試軟件.zip
DAM系列設備地址默認為0,使用廣播地址為254進行通訊,用0無法通訊。
設備地址=撥碼開關地址+偏移地址。
1、五個撥碼全都撥到“ON”位置時,為地址“31”;
2、五個撥碼全都撥到“OFF”位置時,為地址“0”;
3、最左邊1為二進制最低位。
4、地址表:
①、使用【JYDAM調試軟件】進行設置,軟件下載地址:
http://www.luxeswinger.com/software/JYDAM調試軟件.zip
②、在處,寫入需要設置的設備地址,點擊即可,設置完成后,處顯示的當前設備的地址。
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率。
①、普通版:
設備默認輸入和輸出之間為互相獨立,沒有關系。
②、智能自控版:
開關量(DI)輸入和模擬量(AI)輸入與繼電器輸出(DO)的對應關系,需要使用DLC配置軟件或在云平臺軟件上直接進行配置。
DLC配置軟件下載地址:
http://www.luxeswinger.com/zlxz/danziliao/1101.html
手動模式:對繼電器每操作一次,繼電器則翻轉一次(閉合時斷開,斷開時閉合);
閃開模式:對繼電器每操作一次,繼電器則閉合1秒(實際時間【單位秒】=設置數字*0.1)后自行斷開;
閃斷模式:對繼電器每操作一次,繼電器則斷開1.秒(時間可調)后自行閉合;
打開“JYDAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。(后邊時間可自行設置,實際時間=填寫數字*0.1【單位秒】)
注:閃斷閃開模式不能寫入設備芯片內,軟件上選擇閃斷閃開模式后,所有通道都為閃斷閃開模式下,可通過發送單個通道的閃斷閃開指令來進行單個通道的控制,不影響其他通道的正??刂啤?/span>
本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址:
http://www.luxeswinger.com/software/software/Modbus%20POLL軟件及使用教程.rar
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |||
線圈控制 | |||||
線圈1 | 寫線圈 1號指令碼 | 0x0001 | 第一路繼電器輸出 | ||
線圈2 | 0x0002 | 第二路繼電器輸出 | |||
線圈3 | 0x0003 | 第三路繼電器輸出 | |||
線圈4 | 0x0004 | 第四路繼電器輸出 | |||
線圈5 | 0x0005 | 第五路繼電器輸出 | |||
線圈6 | 0x0006 | 第六路繼電器輸出 | |||
線圈7 | 0x0007 | 第七路繼電器輸出 | |||
線圈8 | 0x0008 | 第八路繼電器輸出 | |||
線圈9 | 0x0009 | 第九路繼電器輸出 | |||
線圈10 | 0x0010 | 第十路繼電器輸出 | |||
線圈11 | 0x0011 | 第十一路繼電器輸出 | |||
線圈12 | 0x0012 | 第十二路繼電器輸出 | |||
離散量輸入 | |||||
輸入1 | 開關量 2號指令 | 1x0001 | 第一路輸入 | ||
輸入2 | 1x0002 | 第二路輸入 | |||
輸入3 | 1x0003 | 第三路輸入 | |||
輸入4 | 1x0004 | 第四路輸入 | |||
輸入5 | 1x0005 | 第五路輸入 | |||
輸入6 | 1x0006 | 第六路輸入 | |||
輸入7 | 1x0007 | 第七路輸入 | |||
輸入8 | 1x0008 | 第八路輸入 | |||
模擬量輸入 | |||||
輸入1 | 模擬量 4號指令 | 3x0001 | 第一路輸入 | ||
輸入2 | 3x0002 | 第二路輸入 | |||
輸入3 | 3x0003 | 第三路輸入 | |||
輸入4 | 3x0004 | 第四路輸入 | |||
輸入5 | 3x0005 | 第五路輸入 | |||
輸入6 | 3x0006 | 第六路輸入 | |||
輸入7 | 3x0007 | 第七路輸入 | |||
輸入8 | 3x0008 | 第八路輸入 | |||
模擬量輸出 | |||||
輸出1 | 模擬量 3號指令 保持寄存器 | 4x0401 | 第一路輸出 | ||
輸出2 | 4x0402 | 第二路輸出 | |||
輸出3 | 4x0403 | 第三路輸出 | |||
輸出4 | 4x0404 | 第四路輸出 | |||
配置參數 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 見下表波特率數值對應表,默認為0,支持0-5,該寄存器同時決定RS232和RS485的通信波特率 | ||
備用 | 4x1002 | 備用,用戶不可寫入任何值。 | |||
偏移地址 | 4x1003 | 設備地址=偏移地址+撥碼開關地址 | |||
工作模式 | 4x1004 | 用戶可以使用,存儲用戶數據 | |||
延遲時間 | 4x1005 | 用戶可以使用,存儲用戶數據 |
備注:
①:Modbus設備指令支持下列Modbus地址:
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)
采用5位碼格式,第一個字符決定寄存器類型,其余4個字符代表地址。地址1從0開始,如00001對應0000。
②:波特率數值對應表
數值 | 波特率 |
0 | 38400 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
指令可通過“聚英翱翔DAM調試軟件”,勾選調試信息來獲取。
指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
情景 | RTU格式(16進制發送) |
查詢八路狀態 | FE 01 00 00 00 08 29 C3 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
控制第九路開 | FE 05 00 08 FF 00 19 F7 |
控制第九路關 | FE 05 00 08 00 00 58 07 |
控制第十路開 | FE 05 00 09 FF 00 48 37 |
控制第十路關 | FE 05 00 09 00 00 09 C7 |
控制第十一路開 | FE 05 00 0A FF 00 B8 37 |
控制第十一路關 | FE 05 00 0A 00 00 F9 C7 |
控制第十二路開 | FE 05 00 0B FF 00 E9 F7 |
控制第十二路關 | FE 05 00 0B 00 00 A8 07 |
查詢八路光耦狀態 | FE 02 00 00 00 08 6D C3 |
查詢返回信息 | FE 02 01 00 91 9C |
控制1路繼電器(以第一路開為例,其他通道參照本例),任意一個字節變動,CRC校驗位會隨之變動。
發送碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息:
返回碼:FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
查詢12路繼電器
發送碼:FE 01 00 00 00 0C 28 00
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 0C | 查詢數量 | 要查詢的繼電器數量 |
28 00 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息:
返回碼:FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01指令 | 返回指令:如果查詢錯誤,返回0x81 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8
|
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。。。。。。。 Bit7:第十二個繼電器狀態 |
61 9C | CRC16 | 前6字節數據的CRC16校驗和 |
查詢光耦
發送碼:FE 02 00 00 00 08 6D C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 查詢離散量輸入(光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 08 | 查詢數量 | 要查詢的光耦狀態數量 |
6D C3 | CRC16 |
光耦返回信息:
返回碼:FE 02 01 01 50 5C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 返回指令:如果查詢錯誤,返回0x82 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
01 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 。。。。。。。 Bit7:第八個光耦輸入狀態 |
50 5C | CRC16 |
獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001
查詢模擬量AD字
發送碼:FE 04 00 00 00 08 E5 C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 08 | 查詢數量 | 要查詢的模擬量數量 |
E5 C3 | CRC16 |
模擬返回信息:
返回碼:FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令:如果查詢錯誤,返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數 |
00 00 | 查詢的AD字 | 0x0227,即十進制551,為查詢的模擬量AD字的值,實際值=返回值*0.001 |
AD 24 | CRC16 |
模擬量數據與實際輸出值之間的關系為:實際值=輸出值*0.01
設置第一路模擬量輸出
FE 06 01 90 03 20 9D 3C
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 06指令 | 模擬量輸出 |
01 90 | 地址 | 要設置第一路模擬量寄存器地址 400 |
03 20 | 數值 | 要設置的模擬量數值 0x0320 = 800 |
9D 3C | CRC16 |
模擬返回信息:
FE 06 1 90 03 20 9D3C
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 06指令 | 模擬量輸出 |
01 90 | 地址 | 要設置第一路模擬量寄存器地址 400 |
03 20 | 數值 | 要設置的模擬量數值 |
9D 3C | CRC16 |
FE 10 01 90 00 04 08 00 00 00 00 00 00 00 00 C8 3A
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
01 90 | 地址 | 輸出的第一路模擬量寄存器地址 |
00 04 | 輸出數量 | 模擬量輸出的數量 |
08 | 字節數 | 設置輸出字節數 |
00 00 ...... 00 00 | 模擬量輸出值 | 第1路模擬量輸出 ...... 第四路模擬量輸出 |
09 3A | CRC16 | 校驗位 |
模擬返回信息:
FE 10 01 90 00 04 D4 14
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
01 90 | 地址 | 要查詢的第一路模擬量寄存器地址 |
00 04 | 輸出數量 | 模擬量輸出的數量 |
D4 14 | CRC16 |
閃開閃閉指令解析
閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 41 6B
閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數。1+(n-1)/8 |
00 04或00 02 | 指令 | 00 04為閃開指令 00 02為閃閉命令 |
00 0A | 間斷時間 | 00 0A為十六進制換為十進制則為10間隔時間為(0.1秒*10) |
41 6B | CRC16 | 校驗方式 |
返回碼:FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 返回指令:如果查詢錯誤,返回0x82 |
00 03 | 設備地址 | 查詢?cè)O(shè)備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
全開全關指令解析
全開發送碼:FE 0F 00 00 00 0C 02 FF FF A1 F4
全斷發送碼:FE 0F 00 00 00 0C 02 00 00 A0 44
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令:如果查詢錯誤,返回0x82 |
00 00 | 起始地址 | |
00 0C | 控制數量 | 控制的繼電器數量 |
02 | 字節數 | 發送命令字節數 |
FF (或00 ) | 全開全關命令 | FF 全開命令 00全關命令 |
A1 F4 (或A0 44) | CRC16 | 校驗位 |
全開返回碼:FE 0F 00 00 00 0C 41 C1
全斷返回碼:FE 0F 00 00 00 0C 41 C1
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令:如果查詢錯誤,返回0x82 |
00 00 | 起始地址 | |
00 0C | 數量 | 返回信息的繼電器數量 |
41 C1 | CRC16 | 校驗位 |
DAM12884 工業級數采控制器 WIFI版說明書 | DAM12884 工業級數采控制器 WIFI版說明書 |
測試軟件 | DAM調試軟件 |
JYDAM調試軟件 | |
應用軟件 | 聚英組態軟件 |
協議說明 | 協議說明 |
參考源碼 | 參考源碼 |
PLC例程 | PLC例程 |
第三方組態例程 | 第三方組態例程 |
銷售專線: 010-82899827/1 4006688400 7x24小時銷售服務熱線
聯系郵箱:[email protected]
在線咨詢: 點擊咨詢
聯系郵箱:[email protected]
聯網方式:RS232/RS232+485/網口/WiF...
功能說明:2DO+2DI+2AI+2AO
版本說明:智能自控版
聯網方式:RS232/RS485
功能說明:8DO+16AI+20DI
版本說明:標準版
聯網方式:RS485/網口/WIFI/4G
功能說明:8DO+8DI+8AI+4AO
版本說明:智能自控版
聯網方式:網口/WIFI/網口+WiFi
功能說明:12DO+8DI+8AI+4AO
版本說明:智能自控版
聯網方式:RS232/RS485
功能說明:6AI
版本說明:標準版
聯網方式:網口/WiFi
功能說明:12AI+12TC
版本說明:標準版
聯網方式:RS232/RS485
功能說明:8AI
版本說明:標準版
聯網方式:RS232/RS485
功能說明:16AI
版本說明:標準版
